編輯剖面圖

一旦您創建了一個3D剖切,您仍可以在任何時間編輯它。

確保3D剖切是啟動狀態,並顯示剪切平面在開的狀態。

參見顯示或隱藏3D切除

偏移剪切平面

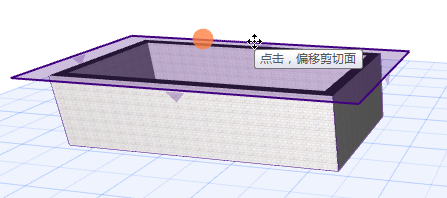

抓取平面 (點擊其任一邊) 並將其偏移到預定位置。點擊放置,然後點擊完成。

注意:初始偏移後,在點擊完成前,您可以點擊平面表面的任何地方來進一步掉正偏移。


旋轉剪切面

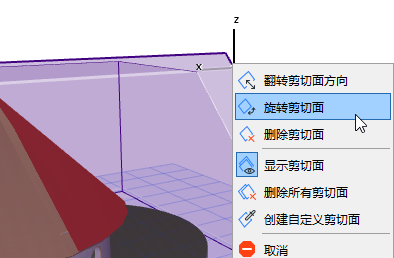

右擊剪切平面的邊。從索引選單中選擇 旋轉剪切平面

然後旋轉平面作為您的其他元素。

參見旋轉元素


翻轉剪切面方向

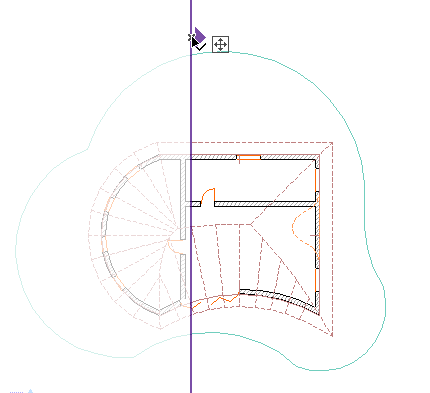

右擊剪切平面的邊。從索引選單中選擇 翻轉剪切平面的方向

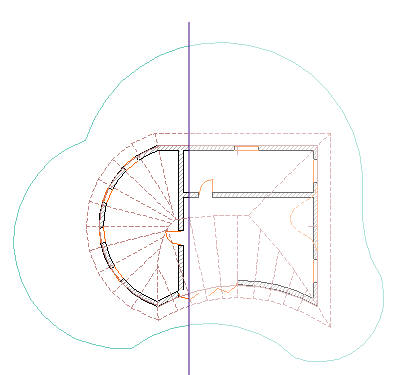

現在創建的剖面圖在所選剪切平面的對面。

Reverse1.png     Reverse2.png
