創建室內立面圖組合

室內立面圖通常在組合中創建 (例如,通過在一個單獨的房間週圍放置四段聚合線來創建四個IE)。

使用其中一個聚合線或矩形輸入方法所創建的IE將有一個用於每條線段的、單獨的IE視點 每個視圖都是與該線段垂直創建的。

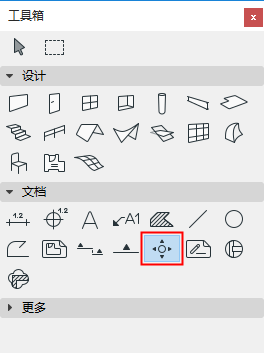

1。啟動室內立面圖工具。

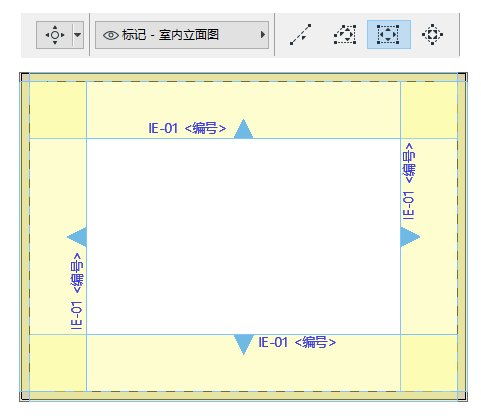

2。使用矩形或聚合線輸入方法來繪製房間邊界,或空格-點擊一個區域。


最後得出的矩形/直線/聚合線表示室內立面圖組的房間邊界。

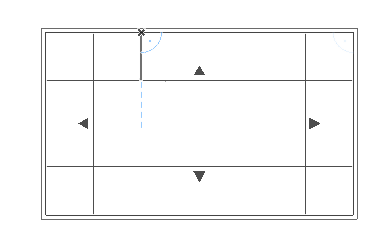

3。移動游標到想要的位置。在反饋上的游標指示產生的室內立面圖視點的查看方向。


4。點擊以放置IE標記。


室內立面圖使用專用的室內立面圖標記,一個有編輯參數的GDL物件。

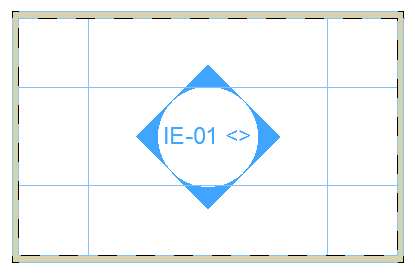

室內立面圖標記放在每一段室內立面圖線的中間,或放在房間的中間。

要定義標記樣式和位置,使用室內立面圖設定標記面板中的控制項。任何一個或所有視點都可通過選擇此面板中的沒有標記選項來不顯示標記。

參見室內立面圖標記面板

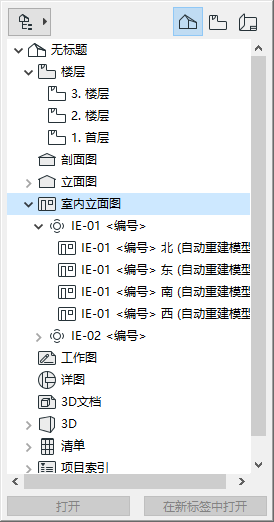

5。視點的新組被創建並在專案樹狀圖中列出。

盡管組中只有一個視點,但每個新的室內立面圖視點都被分配到一個室內立面圖組。

IE組合在其位於專案映射中的子集中自動列出。


無法將單獨的室內立面圖視點從一組移動到另一組。

把IE處理為一個組合,用於編號、顯示、在樓層上顯示、圖層、追蹤功能,以及在佈局上放置。

(通常要在樣板佈圖設定中,使用樣板佈圖的"自動排列設定"選項來調試佈圖上的室內立面圖外觀)。

為選擇一個室內立面圖組合,選擇任意的房間邊界線。

但是,任何單一線段的設定都可以單獨訪問。
