要給室內立面圖組及它們的視點分配ID和名稱,使用室內立面圖設定的常規面板。常規面板中的選項的變化取決於正在定義的室內立面圖組的設定:
或單獨室內立面圖視點的設定:

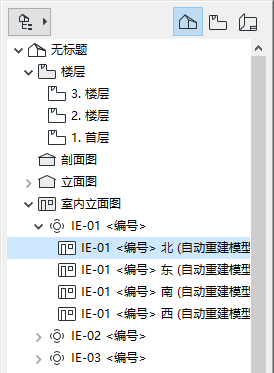

每個新的室內立面圖視點都自動分配到一個室內立面圖組(盡管組中只有一個視點),

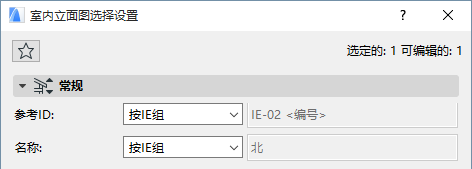

在每個單獨的視點室內立面圖設定中,參考ID和名稱的字段在預設下被設定為"按IE組"。
這意味著每個室內立面圖視點都有與其父室內立面圖組相同的ID和名稱。
ARCHICAD預設的室內立面圖設定進一步定義每個室內立面圖視點的ID和名稱,以包括自動文字。
使用自動文字,為室內立面圖組創建有意義的ID/名稱
通過在父室內立面圖組的ID和名稱中包括自動文字,可為室內立面圖組定義一個邏輯的命名約定。
這樣,每個包含在組中的單獨室內立面圖都會顯示一個邏輯的自動文字值,該值對於每個立面圖都可以產生變化。

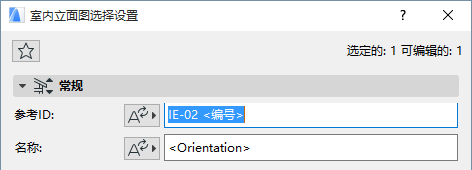

在預設下,ARCHICAD室內立面圖組ID將<Number>自動文字添加到室內立面圖組中每個視點的ID。
預設的室內立面圖組名稱也添加一個<Orientation>的自動文字到每個視點的名稱。因此,每個視點名都由其特定的方向組成,該方向使用自動文字(北、南、西、東...)自動進行分配。
對於一個IE組合,使用室內立面圖設定的常規面板,定義任何其它的自動文字包括在室內立面圖視點的名稱和/或ID內。例如,可以設定室內立面圖組的ID為區域號碼:

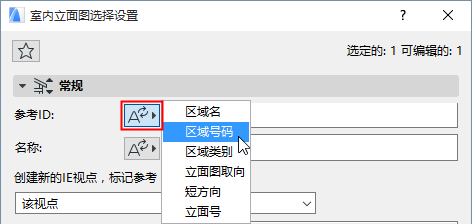

1。點擊常規設定中的ID字段旁邊的自動文字按鈕,並從列表中選擇區域號碼。
2。在瀏覽器中會注意到,組的ID現在與室內立面圖中包含的區域號碼是相同的。
組中的所有視點都繼承了這個ID
(當然,只有室內立面圖包括一個區域時,分配區域號碼自動文字才有效)。
自定義ID和名稱
可以將一個自定義的ID和/或名稱提供給任何的室內立面圖或單獨的視點:
•選擇室內立面圖限制線。
•開啟室內立面圖設定

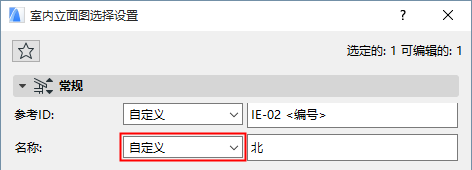

如果它是一個單獨的室內立面圖視點,則確保彈出框被設定為自定義。
•輸入想要的ID和/或名稱。

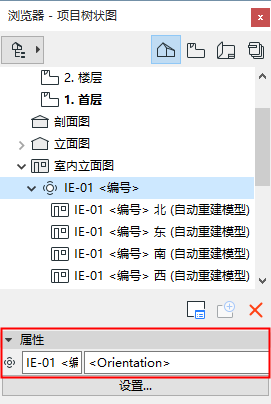

您可以使用瀏覽器面板修改用於IE組合的ID和名稱。
