詳圖工具是用來通過在下列的任何一個視窗放置詳圖標記，以從模型中生成詳圖視點：平面圖；剖面圖；立面圖；室內立面圖；3D文檔；工作圖；詳圖視窗。也用來放置作為任何視點、視圖或圖形參考的鏈接的詳圖標記。
詳圖標記（GDL物件）是根據詳圖設定對話框的設定進行顯示， 也可帶標記或不帶標記創建獨立的詳圖。

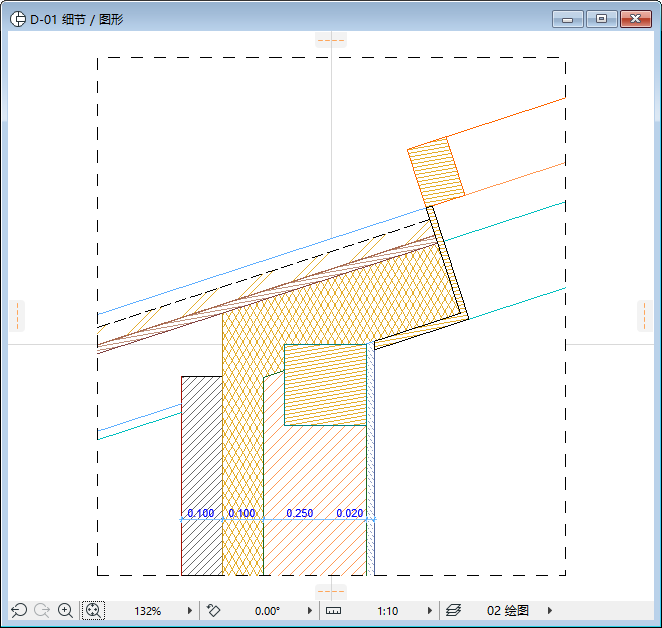

詳圖視點將在一個專用的詳圖視窗中顯示，並在瀏覽器專案樹狀圖中列出。
從專案已有的元素所生成的詳圖視點，是這些元素僅在2D中使用的複製。更新視點可在平面圖中反映修改， 可以在詳圖中添加2D元素、文字、標籤和物件。
您可能希望在最後輸出前對詳圖稍作調整。但會發現，從模型生成的"分解的"2D元素經常包含多餘的元素（額外的線段、重疊或多餘的填充），使這樣的編輯很困難。為了更容易編輯，首先在視窗中使用所選項的劃線及填充整理功能。
更多訊息，參見圖形視窗中的整理線和填充。
雙擊瀏覽器中的詳圖視圖名，可開啟詳圖的視窗。
