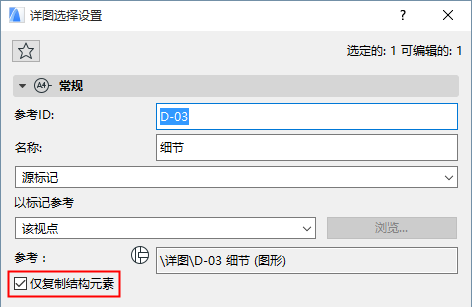

這個基於源的詳圖僅由2D線/填充組成，包括在詳圖邊界內的所有結構元素的2D分解表現。在預設下，只傳遞結構元素；註釋和標註不傳遞到詳圖視點 （可使用詳圖設定常規面板中的複選框修改這個設定）。
關於詳圖邊界剪切的註釋元素所出現情況的訊息，參見邊界剪切的註釋、標註及標記。
僅用於2D的工具可在詳圖視窗中使用。所有類型的2D訊息都可以添加到詳圖：直線、填充、熱點、文字、插圖、標註，以及物件的2D符號。
詳圖包括一條線，它表示在平面圖上繪製的詳圖邊界。
參見詳圖/工作圖邊界的顯示。
剖面圖詳圖（從剖面圖創建的詳圖視點）展現原結構的標高，它意味著除非垂直移動圖形元素的位置，否則詳圖視點上放置的標高標註顯示正確的標高值 （立面圖和室內立面圖生成的詳圖的標高標註同樣如此）。
