計算(舊版)

計算功能- ARCHICAD完善的數據庫可以用來以列表格式顯示一個專案中元素的編號、數量和組件,以及元素的空間配置(區域)。

這部份所描述的報告生成過程是一個簡單的輸出功能;用預定義列表樣板生成簡單的列表。

高級用戶可能希望使用自定義的格式化和定義自定義的過濾屬性。

過程的詳細描述請參見“計算指南.pdf”,位於ARCHICAD的幫助選單。

計算(舊版)vs. 交互式清單(支持)

計算功能算作舊版,且不支持ARCHICAD的新版。

不支持樓梯和欄桿工具(在21版中)。

不支持分段和變截面樑和柱(在23版中可用)。之前的版本中支持單段樑和柱。

多數用戶更加青睞ARCHICAD的交互式清單。交互式清單是專案樹狀圖的一部份,並且產生的清單可以另存為視圖及在佈圖上輸出。交互式清單是與其包含的專案元素鏈接的雙向可編輯的專案。

本節主題:

計算設定

列表類型

顯示列表

相關主題:

交互式清單

專案索引

計算單位個性設定

計算設定

這裡所提及的許多命令在ARCHICAD 的預設工作環境配置中不可用。如果打算配置列表(只推薦高級用戶),首先使用選項>工作環境>選單將下列命令添加到已有的選單 (即文檔 > 附加項清單):

設定列表配置(此對話框在團隊工作專案中保留)

注意:團隊工作專案中的列表配置僅當將它們儲存到專案的嵌入物件中時可用。

編輯數據庫(此對話框在團隊工作專案中保留)

新建屬性

編輯屬性

上次選擇的屬性

將屬性鏈接到標準(此對話框在團隊工作專案中保留)

列表類型

ARCHICAD可以生成三種計算報告的類型:元素列表、組件列表和區域列表。

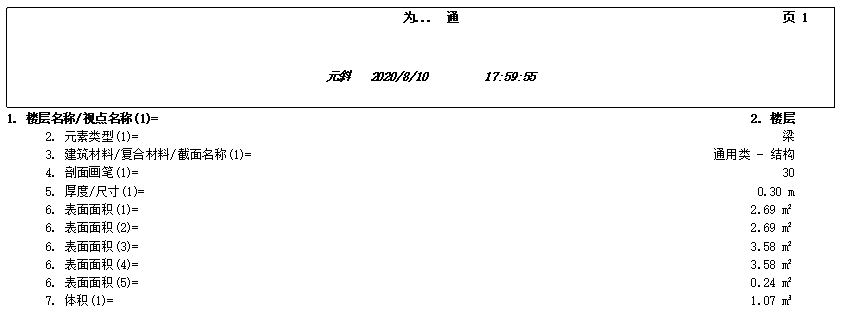

當創建清單和詳細目錄,以及在一個專案中顯示結構元素參數的時候,元素列表是最好用的。要生成元素列表,ARCHICAD根據選定的列表配置過濾專案或者結構元素的選擇集。如果在列表方案中也是這樣定義的話,那麼與過濾器設定相匹配的元素將連同元素參數,組件及描述符一起列出。


當需要材料單,數量扣除或價格表時,將生成組件列表。這些報告通常都是作概括說明並顯示組件類型的屬性;可是,也可以列出某些元素的參數。


區域列表一般用來創建房間清單和表面飾材計劃。區域列表可以包括區域參數,以及相關結構元素。當相關構建項列出時,報告實際上就是一個元素列表,在該列表中計算元素的範圍被它們所屬的區域限定了。

依據在列表中顯示的內容,可選擇需要的列表類型。通常的一些例子是:

希望將結構元素和基礎數據,以及關於它們的參數一起列示出來

元素列表

希望指定給結構元素的參數(如:門檻高度、板中的洞口數量)列出

元素列表

希望創建門/窗計劃

元素列表

希望列示與結構元素相關的組件數量

組件列表

希望列示與結構元素相關的描述符

組件列表

希望創建房間清單

區域列表

希望區域或詳細區域參數(如:提取面積的區域、區域面積縮小)列出

區域列表

希望主要的區域參數(如:區域名稱、區域號碼)列出給列示的結構元素所處的區域

元素列表

顯示列表

將要使用在計算中的元素的範圍依據在平面圖上所做的當前選擇來決定。

如果在那裡沒有進行任何選擇,那麼所有元素都將被列表命令的按類型列表方案或者其它的標準來過濾。

如果那裡有一個選擇,那麼只有選定的元素將被使用。

要獲得更特定元素範圍,請使用設定列表方案命令,並定義過濾。
