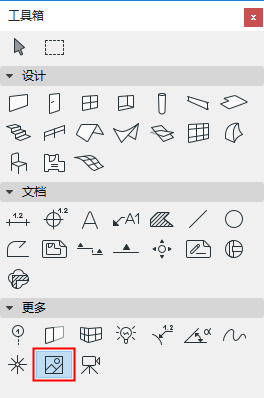

插圖是導入，然後嵌入到ARCHICAD專案檔案的圖像檔案。它們可在任何2D視窗（平面圖、剖面圖/立面圖/室內立面圖視窗、詳圖、工作圖、佈圖）中插入。插圖由專門的插圖工具放置和操作。
更多訊息，參見插圖工具設定。
使用對齊視圖功能，已放置的插圖可作為背景圖像用於ARCHICAD模型。
參見對齊視圖。
還可將ARCHICAD視窗被剪輯的內容按插圖放置在平面圖中。
注意：與插圖相反，圖形被指定ID號和（可選）標題。圖框可手動調節。不像插圖，圖形表現可更新的鏈接檔案。
更多訊息，參見模型視圖中的圖形。
顯示插圖可以帶控制柄或不帶控制柄，或按簡單的佔字符顯示。這個設定是全局性的，也就是說，它影響所有被放置的插圖。使用視圖>螢幕視圖選項下的插圖柄開關，執行此操作。
注意：不管使用什麼輸入方法，插圖類型元素的圖像都是被嵌入到專案中的，並且它們會使檔案變得相當大。只在需要的時候才使用尺寸和分辨率，以防止專案超載。
在插圖設定中做了選擇後，只需用游標點擊來放置插圖。如果對結果不滿意（比如圖像過小或者過大），那麼在再次放置插圖之前，請重新開啟插圖設定對話框，調整尺寸、分辨率或其它設定。
用Shift鍵限制對角線，並保持圖像的比例，也可以拉伸已放置的插圖。但如果需要，可以獨立地拉伸插圖的X和Y尺寸。
在放置插圖之前，它的疊影輪廓將跟隨顯示其比例尺寸的游標移動。疊影輪廓的定位點對元素節點和邊敏感。要使該選項不活動，轉到選項>工作環境>螢幕選項>顯示物件、柱、插圖和圖形的疊影邊界框。
通過貼上源自另一個ARCHICAD視窗（比如一個照片渲染模型圖像）或另一個圖像處理軟件的貼圖，也可以不使用插圖工具直接在ARCHICAD中放置插圖。貼上的元素將被ARCHICAD作為一個插圖來處理。
注意：用這種方法導入的圖像總是按當前的縮放一個像素一個像素地貼上。
