參考點是在標註過程中對ARCHICAD上的元素創建的暫時節點; 點擊放置了標註鏈後,參考點消失。
•圓形參考點:結果標註點將關聯。
•矩形參考點:結果標註點將為靜態(標註值不會自動更新)。
見靜態標註。
標註鏈在標註過程結束時點擊錘子游標後出現。
標註鏈包括
•沿著元素長度的標註線;
•標註線(垂線於標註線),如果標註設定被設定為顯示;
•標註點(標註線與標註線相交的位置)。
一個 標註單元 連接兩個相鄰的標註點,並包括標註文字。

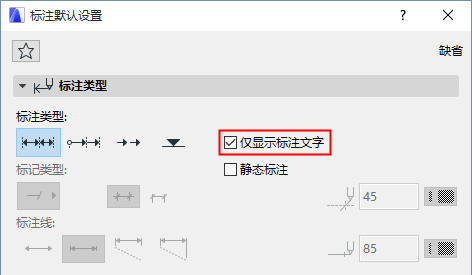

使用線性、射線和角度標註,您可以選擇僅顯示 標註文字。
您可以顯示用於該類型標註的參考線(僅在螢幕上)作為一個編輯的幫助:在視圖 > 螢幕視圖選項 > 標註參考線上開啟它。
