使用此功能，對在平面圖上所選墻或幕墻添加自動關聯線性標註。
1。在平面圖上，選擇要標註的墻或幕墻。
轉到文檔 > 註釋 > 自動標註 > 外部標註。設定所需的選項。
參見自動外部標註對話框。
2。定義標註線的方向。可用下面二種方法中的一種完成：
–點擊任何元素的側邊（標註方向將跟隨元素方向）；或
–點擊空白區域，然後再點擊一次來定義標註的方向。
3。用錘子游標點擊並放置標註線。
自動標註將依據在對話框（如下）中所選擇的選項自動放置標註線（選擇四種類型）。如果這些標註線的任何一條是不需要的（例如，沒有洞口，或者建築表面是直的），則把它刪除。
自動標註的顯示依據在標註工具設定中選擇的選項而定。

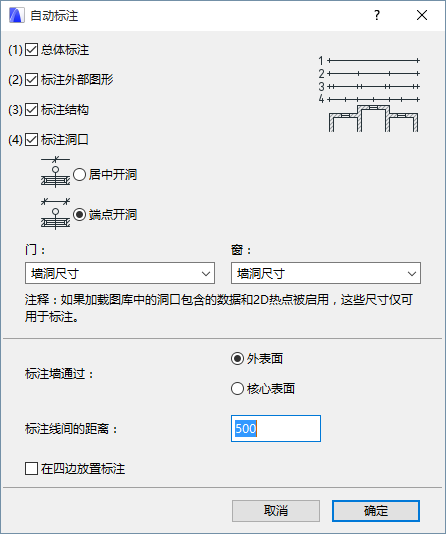

從 文檔 > 註釋 > 自動標註 > 外部標註開啟此對話框。
選中一個或多個標註選項以使用：
總體標註
一個沿著選定元素集長度的單獨的標註線。
標註外部圖形
擴展元素的線性標註，例如外觀。
標註結構
元素自身的線性標註，例如墻的厚度
標註洞口
若要包含洞口（門和窗）的標註，請點擊該複選框。
選擇要放置洞口標註的位置：
•居中開洞
•端點開洞

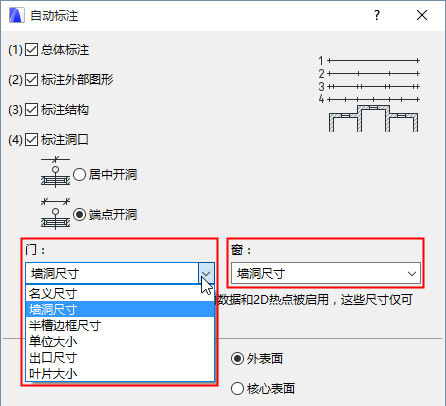

為門和窗選擇獨立標註個性設定。
注意：如果自動標註從ARCHICAD 12或ARCHICAD 11圖庫中放置的門且選擇出入口或扇尺寸為所需門尺寸，門的高度數值將不會顯示，除非在門設定中將扇或出入口選擇為名義數值 （門寬度將被毫無疑問地標註）。如果自動標註了自ARCHICAD早期版本中放置的門，僅墻洞和名義尺寸選項可供選擇。
標註墻通過：
選擇對標註複合墻的一項個性設定。
•外表面
•核心表面
標註線間的距離：
使用ARCHICAD中設定的當前工作單位輸入距離。
在四邊放置標註
勾選此框在選定元素邊界框的四邊上自動放置標註線。
