具有元素訊息的符號標籤

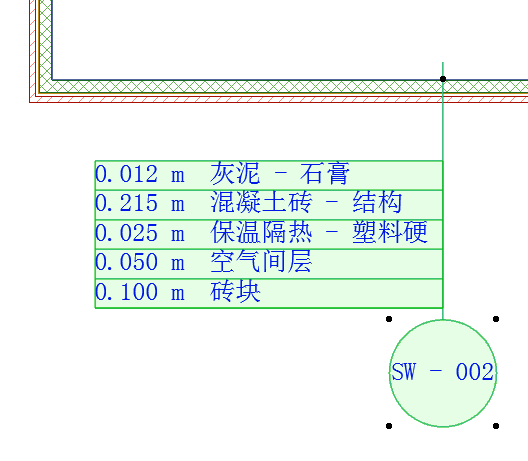

符號標籤可以在圖形上顯示各種類型的元素訊息，比如一面複合墻的複合層。

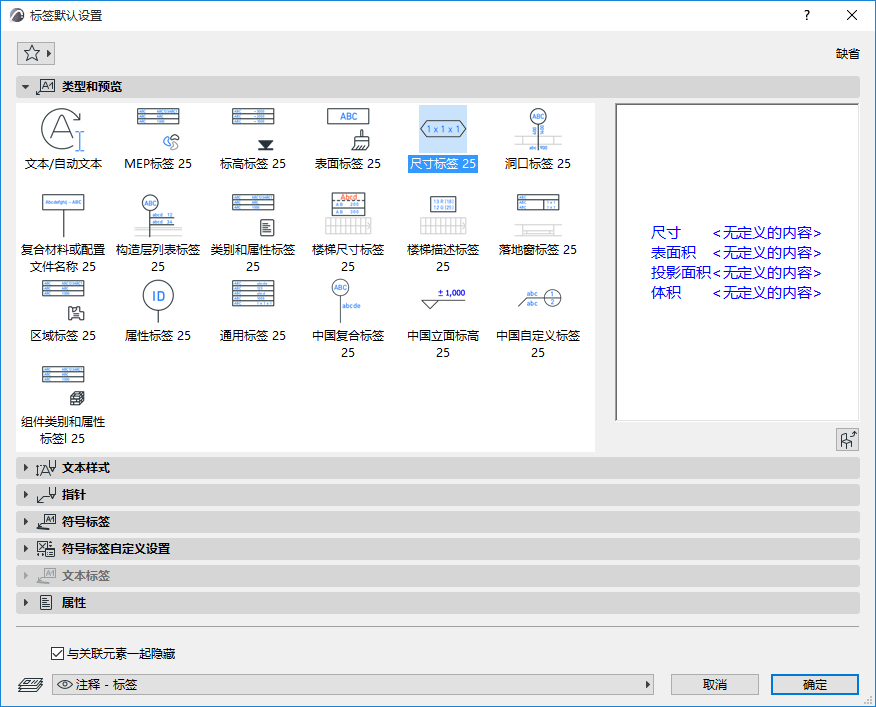

符號標籤是GDL物件。與文字/自動文字標籤一起，它們可以被用在標籤工具彈出框和標籤工具設定中。


下列標準符號標籤在ARCHICAD INT圖庫中可用。在其他本地化ARCHICAD圖庫中提供的標籤可能多變，以滿足本地標準。

符號標籤和顯示的數據


分類和屬性標籤

元素參數

類別和訊息

IFC屬性


組件分類和屬性標籤

組件的分類和屬性


複合材料或配置檔案名

元素/熱連結ID


標註標籤

標註：

面積

體積


門窗標誌

元素/熱連結ID

標註：

表面：


立面圖標籤

標高標註


常規標籤

元素/熱連結ID

名稱：

標高標註

標註：

面積

體積

皮膚列表

複合材料/截面/建築材料名稱

表面：



MEP標籤

元素/熱連結ID

名稱，MEP系統

標註，傾斜

類別和訊息


洞口標籤

門/窗ID

標註：

屬性


屬性標籤

元素/熱連結ID

名稱：

屬性值


皮膚列表標籤

建築材料訊息

元素/熱連結ID

標註：

皮膚列表


樓梯描述標籤

標註：

參數


樓梯標註標籤

樓梯特性標註（寬度、踢面板高度、跨面寬度、踢面板數 ）


表面標籤

表面：


區域標籤

區域名稱、編號、計算面積

見標註幕墻。

觀看視頻

觀看視頻

觀看視頻

見選擇表面（用於表面標籤）。

不是每個標籤都能被放置在每個元素類型上。例如，如果您無意的把門窗標誌附加到柱上，一個“佔位符”文字將提示您錯誤。

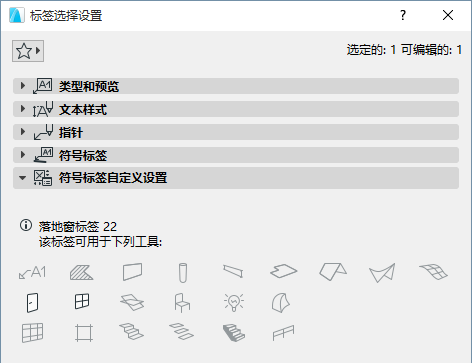

注意：對於每個標籤，自定義標籤設定項可以應用的元素類型提供訊息。


更多細節，見符號標籤的自定義設定。

您也可以通過儲存2D繪圖元素（包括自動文字），創建您自己的標籤。

參見將2D元素儲存為標籤。
