網絡診斷訊息(BIMcloud)

該對話框BIMcloud用戶均可訪問,提供了您的網絡連接的當前訊息以及如何解決問題。

通常,您的CAD管理員將設定服務器地址以便您能從ARCHICAD訪問服務器,而沒有任何問題,並且您不必使用診斷網絡。

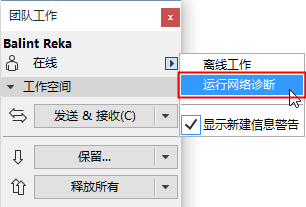

如果您確實需要它,該對話框可以從您選擇並登錄進服務器的ARCHICAD界面的所有部份訪問,加上團隊工作面板,以及工作環境設定網絡和更新頁面(如果您已安裝了帶有BIMcloud的Delta Cache服務器)。

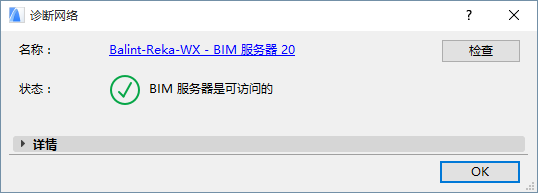

如果當前連接的服務器工作正常,診斷網絡對話框以緊湊的形式開啟:


名稱:這是當前與ARCHICAD連接的服務器的名稱。如果沒有連接,此字段顯示為可編輯URL。

在右側,點擊檢查來刷新服務器的狀態訊息。

狀態:服務器連接的基本反饋。

綠色檢查標誌的意味著一切都可訪問和工作。

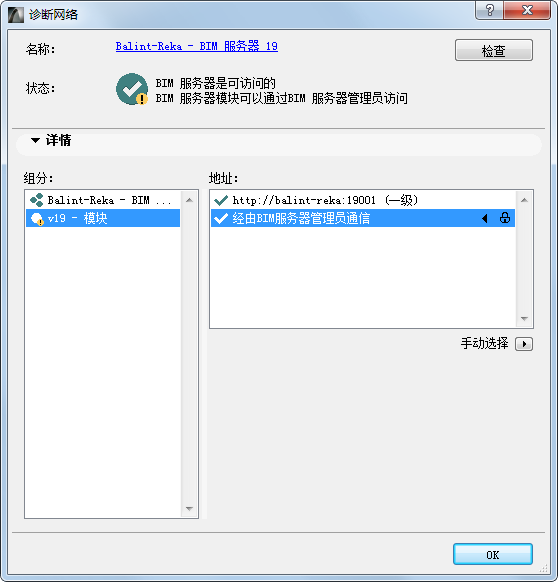

帶有感嘆號的檢查標誌意味著可以使用該服務器連接工作,但可能不是最佳連接。例如,如果服務器使用ARCHICAD通過BIMcloud Manager溝通(而且不直接);或如果服務器連接不是一個安全的連接。


紅色X意味著不能使用該服務器連接工作。

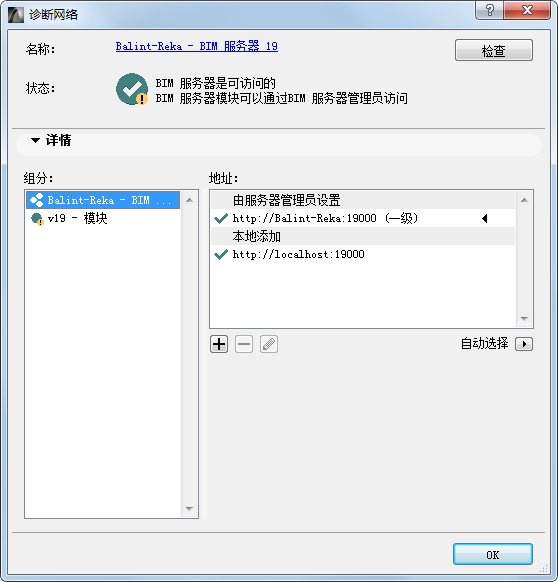

更多訊息,開啟細節面板。

組件

細節面板左側的組件列表列出了已安裝的BIMcloud的所有服務器組件。

對於在此選擇的任意組件,其地址在右側列出(見下文)。

地址:

這是服務器地址的列表,您的ARCHICAD能訪問選定的服務器組件。

您的服務器管理員使用BIMcloud Manager來設定地址列表及其優先級。

ARCHICAD將依據首個成功連接來接收這些地址,並自動選擇最適合當前情況的地址。或者,可以在診斷網絡對話框中手動選擇一個地址(見手動選擇/自動選擇, 如下)

如果選定一個管理員組件,您可以選擇添加額外的本地服務器地址(見下文)。

用箭頭標記的地址是當前用於所選服務器組件的地址。

優勢:

多個地址的原因是可以優化數據傳輸來適應各種網絡配置。

如果用戶希望通過因特網從外部網絡訪問服務器,他/她可以使用一個公共IP地址,並且不必提供完整的域名(盡管仍然推薦)。

允許有效利用各種IT基礎設定配置

支持單一端口通信,簡化IT任務

用箭頭標記的地址是當前用於所選服務器組件的地址。

由服務器管理員設定: 這些地址由服務器管理員定義並且不能在ARCHICAD中修改。

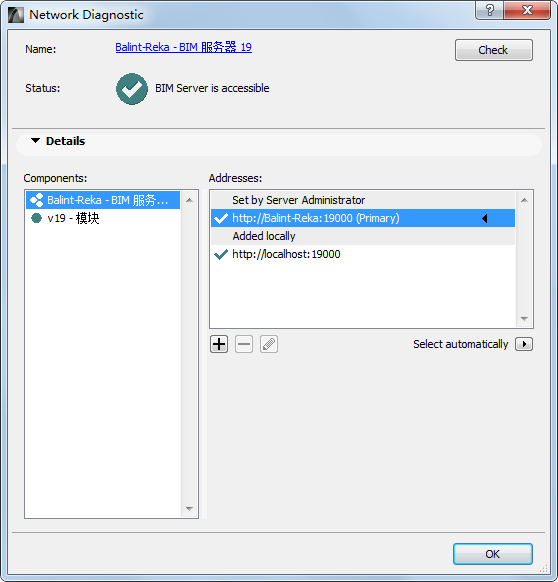

本地添加: 這些服務器地址是由您隨意添加,允許備用服務器訪問路徑。如果選中了BIMcloud Manager,那麼添加本地服務器地址的選項可用。


使用加、減和鉛筆圖標添加、刪除或編輯所選地址。只有本地添加的地址可以在這裡管理。

手動選擇/自動選擇

預設情況下,By default, ARCHICAD將通過服務器地址的列表並使用第一個成功的連接。在這種情況下,對於該選定的地址,診斷網絡將顯示“自動選擇”。

如果您喜歡使用的任何其他的服務器地址,而不是使用任何其他的,點擊選定的彈出式對話框並選擇“始終使用選定的地址。”

現在,該地址將顯示一個鎖定圖標(因為它不會自動修改),並且它將顯示為“手動選擇。”
