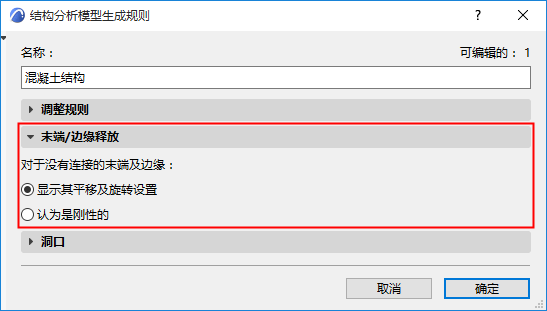

此為生產規則對話框的一個面板。
此控制面板定義了結構分析軟件應當如何理解沒有連接的“末端或邊緣”的釋放值。
有一些結構分析軟件會自動將此類末端/邊緣解讀為“剛性”。如果您是使用的此類軟件，也許就需要在此面板修改設定。詳情如下。
對於沒有連接的末端及邊緣：
使用其平移和旋轉設定（預設設定）
在預設情況下：軟件會在元素層面來解讀末端/邊緣釋放。
您自定義的任何平移和旋轉值會在結構分析模型以SAF格式導出時被考慮。
參見末端/邊緣釋放。
在導出的SAF檔案中，RelConnectsSurfaceEdge的值為“自由”或“自定義”，這反應了在元素層面對末端/邊緣釋放的設定。

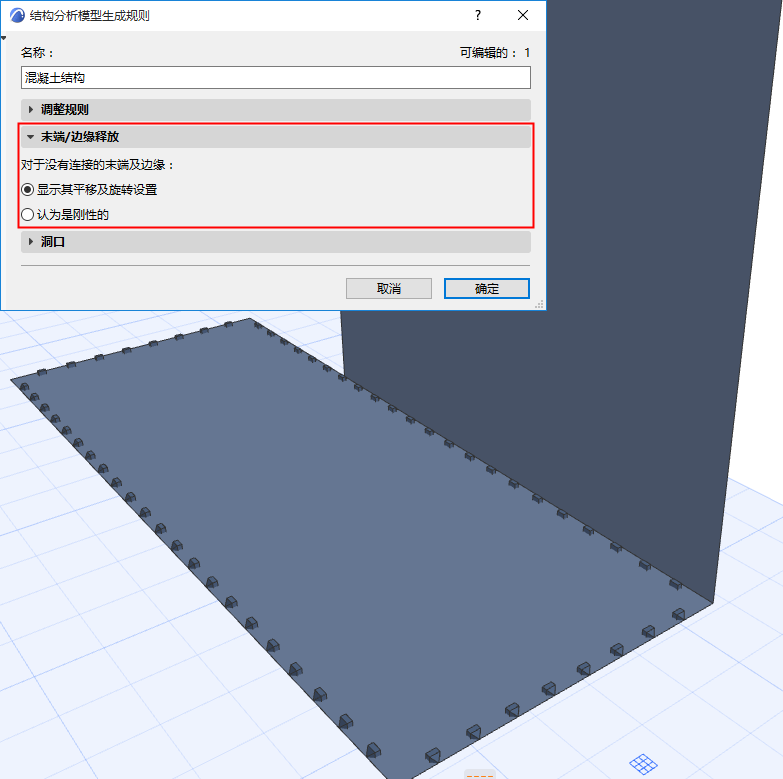

在模型中，釋放符號顯示在所有邊緣並顯示自定義的值。
自定義邊緣釋放
認為是剛性的（影響未連接的末端/邊緣份段）
一些接收模型的軟件會將所有未連接的末端，邊緣以及邊緣份段認為是剛性的。
建議從ARCHICAD導出您的模型，以確保其與上述類型軟件兼容。
在末端/邊緣釋放面板：選擇認為是剛性的。
因此：
•不管在元素層面對釋放值如何設定，未連接的末端，邊緣以及邊緣份段在導出時均會被作為是“剛性”的。
•
•RelConnectsSurfaceEdge處的SAF檔案值是“剛性”的，及時元素層面的末端/邊緣釋放設定到不同的值。
•只有在構件與其他構件相連接的地方才會生成自定義的邊緣釋放值以及在模型中顯示釋放符號。

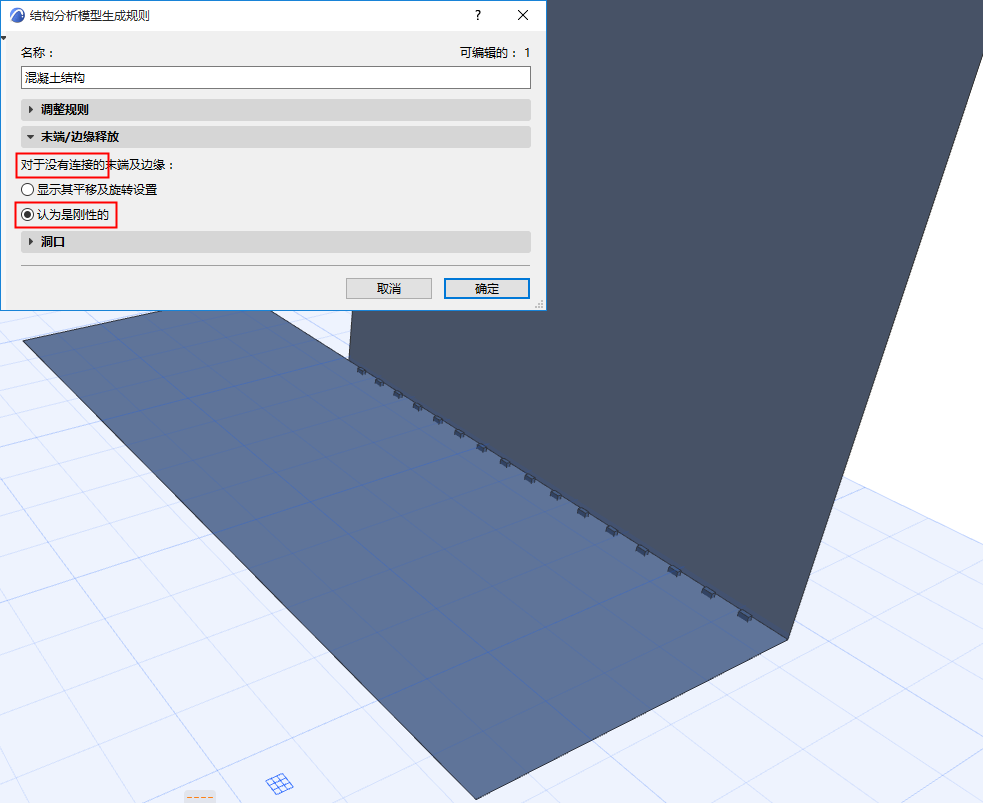

自定義邊緣：僅沿著連接的分段顯示

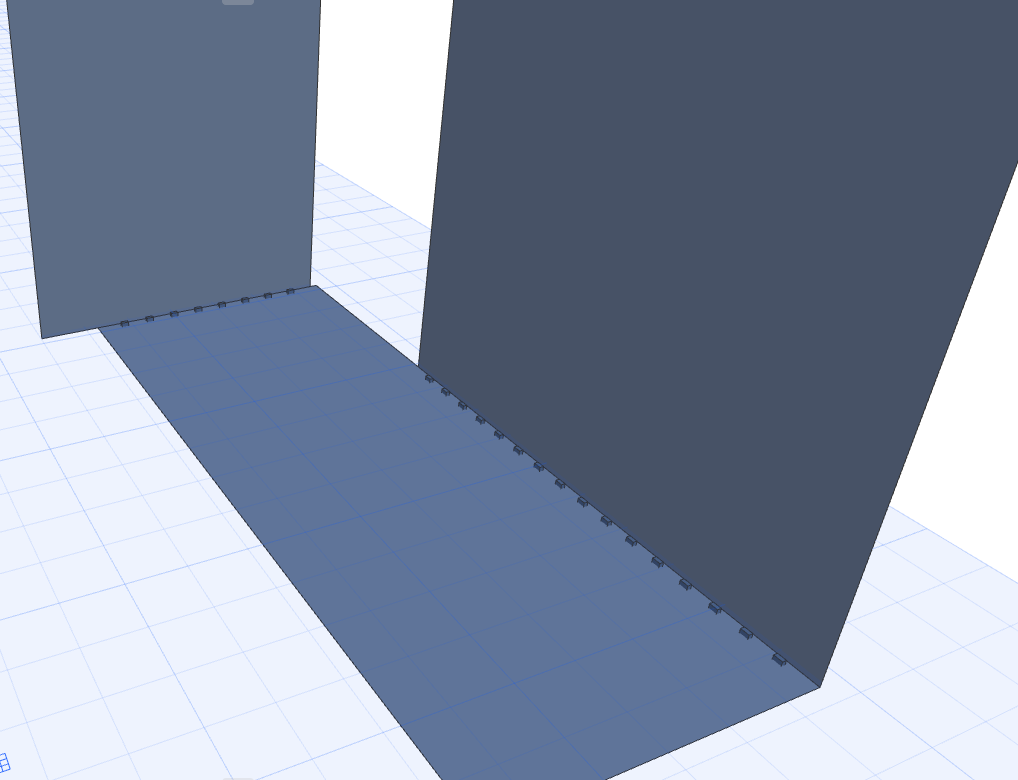

如果您之後向模型添加額外的結構分析構件，相連接的邊緣（分段）將與其自定義的釋放值一起導出，並在適用的地方顯示。
