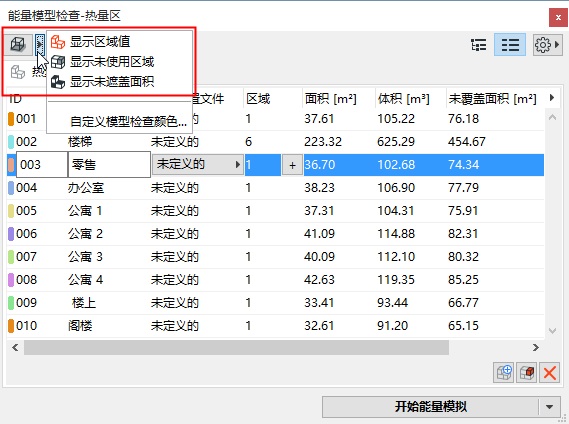

能源模型檢查面板左上角的在3D中顯示所選項按鈕，使您可以以不同方式看到能源模型。

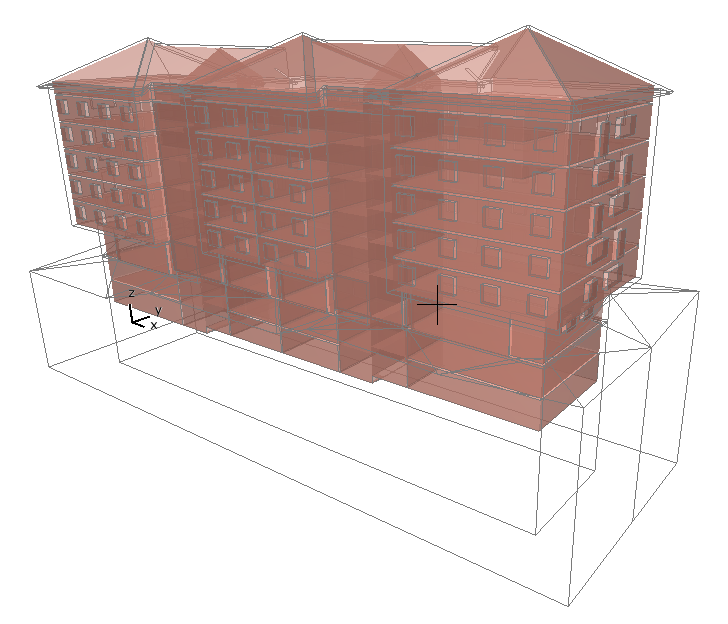

顯示區域值
“顯示區域體積”功能可以用於在3D中視覺化內部空間。

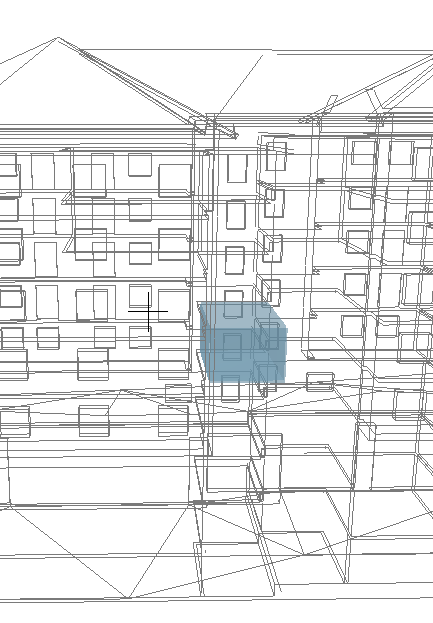

顯示未使用區域
顯示未使用區域功能讓可視的ARCHICAD區域高亮，這些區域不屬於建築能源模型中的任何熱量區。

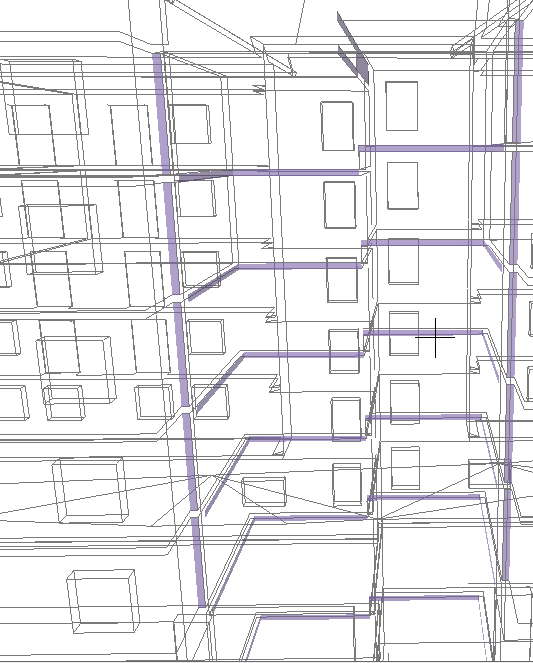

顯示未遮蓋面積
“顯示未遮蓋面積”功能，高亮不與其關聯的沒有空間邊界的表面。理想地，所有建築結構和洞口表面都被空間邊界覆蓋；因此這些未覆蓋區域指出了建模的不準確性。

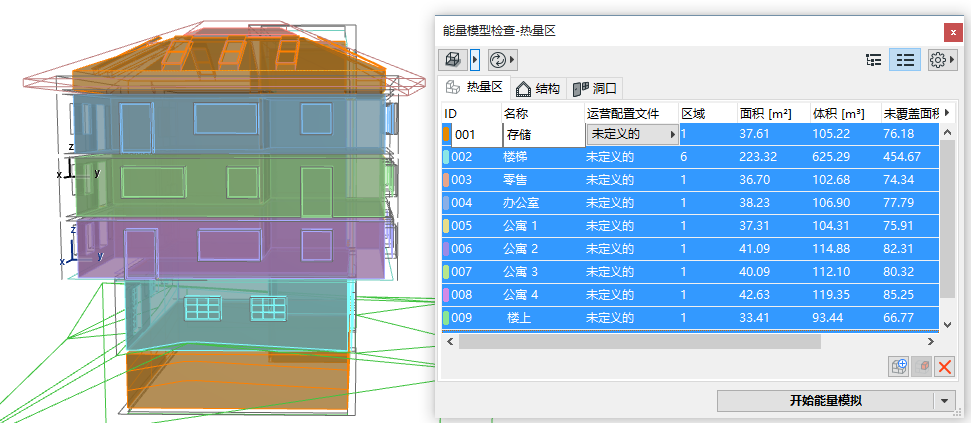

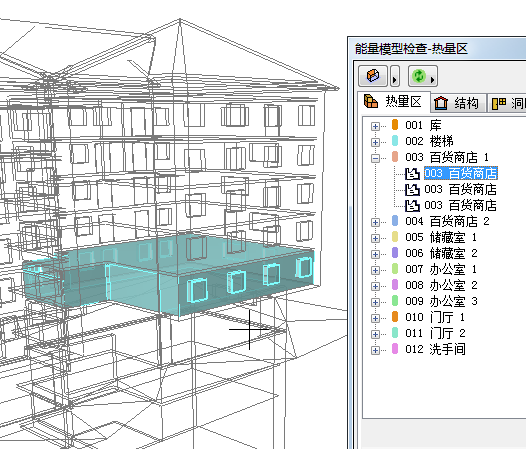

熱量區視覺化
在能源模型視圖中，在熱量區列表中選定的專案在3D模型上用實體顏色同時高亮。

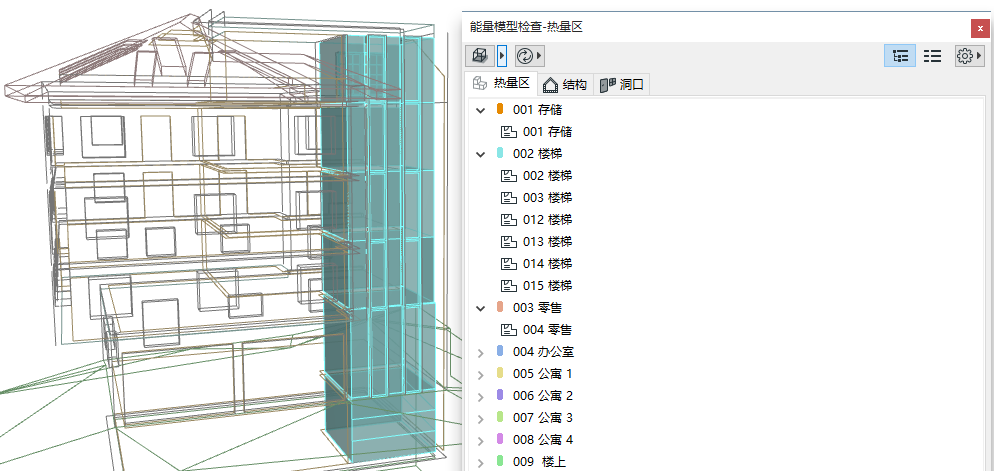

當該功能啟動時，未選中的模型元素在線框圖中顯示。在樹狀視圖中，也可以選擇並逐一顯現組成熱量區的區域。

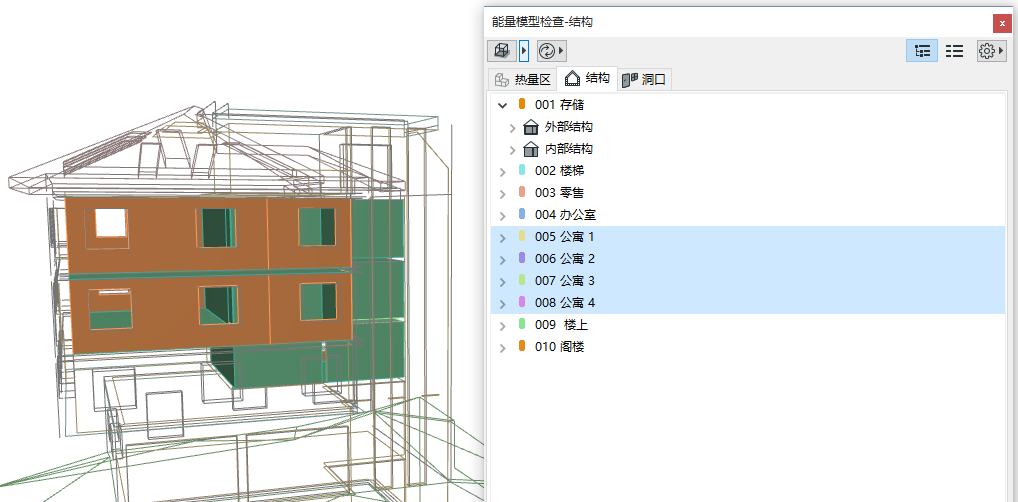

結構的視覺化
在“能源模型視圖”中，在結構列表中選擇的空間邊界，顯示在ARCHICAD建築模型里。從結構列表裡選擇一個或多個項，然後點擊“在3D中顯示所選專案”（當該功能啟動時，未選擇的模型元素在線框圖中顯示）。
一個單獨的顏色被分配給“能源模型”視圖里的每個空間邊界類目。

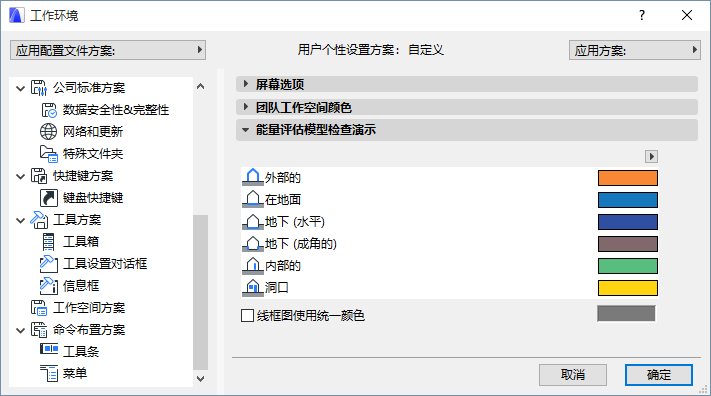

參見自定義能源模型檢查的顏色。
一個單獨的ARCHICAD元素（如一個延伸到地面以上和以下的墻）可能包含多個空間邊界，因此可能在結構列表中出現幾個不同的條目（在不同方向）。
由多重空間邊界組成的單個ARCHICAD墻元素

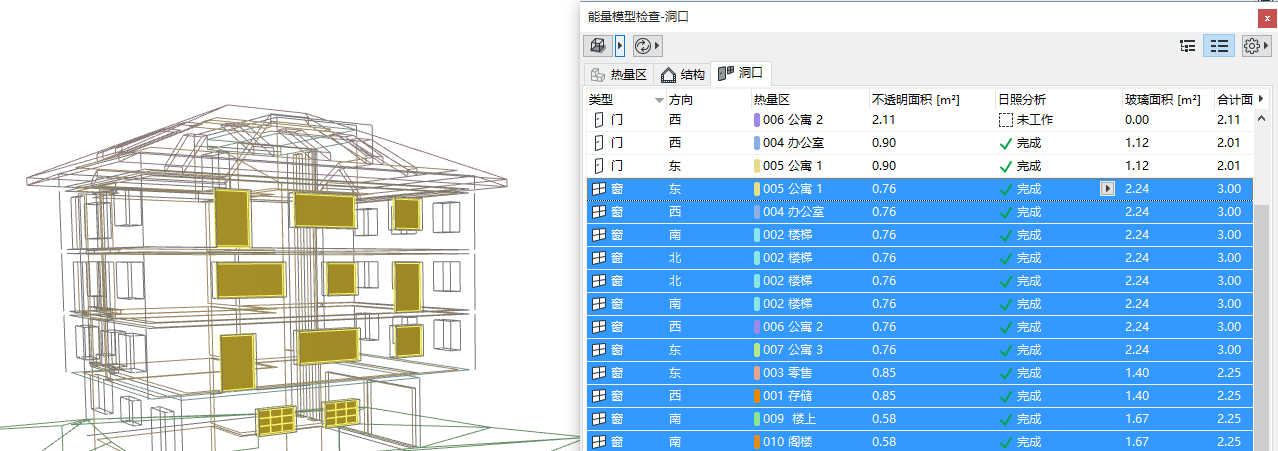

洞口的視覺化
“顯示在3D中”按鈕也能用於顯示洞口列表中的所選項。
