環境設定 (能源評估)

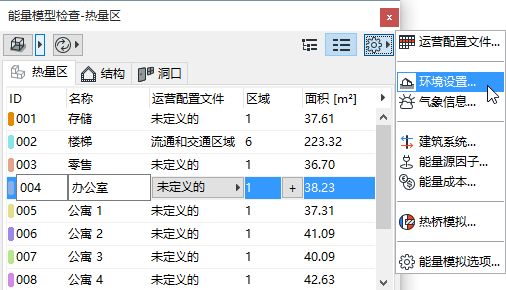

從“模型檢查”面板右上角的彈出選項開啟這個對話框;或者從選單 設計 > 能源評估 > 環境設定


環境設定對話框包含:

設定:位置和氣候,等級水平,土壤類型,環境

鏈接到其他對話框;地點設定,氣象訊息,表面傳熱,防風設備,水平陰影

地點設定

當從StruSoft氣候服務器獲取氣候數據時,能源評估考慮您的建築的地理位置。使用“環境設定”面板上的“地點設定”按鈕訪問此ARCHICAD對話框。

參見地點設定

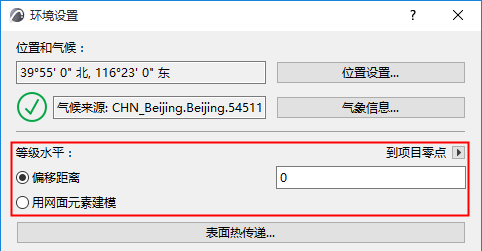

地平面

這個控制項在“環境設定”對話框中。


建築和地面的連接,在ARCHICAD中為了能源評估,有兩種建模的方法:

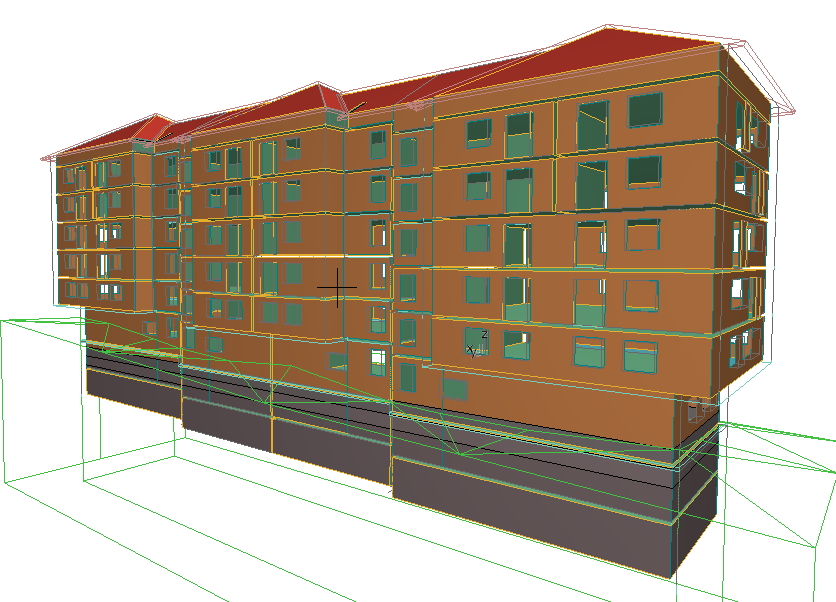

偏移距離: 鋪設地面與專案零點或一個預定義的參考層的偏移距離。

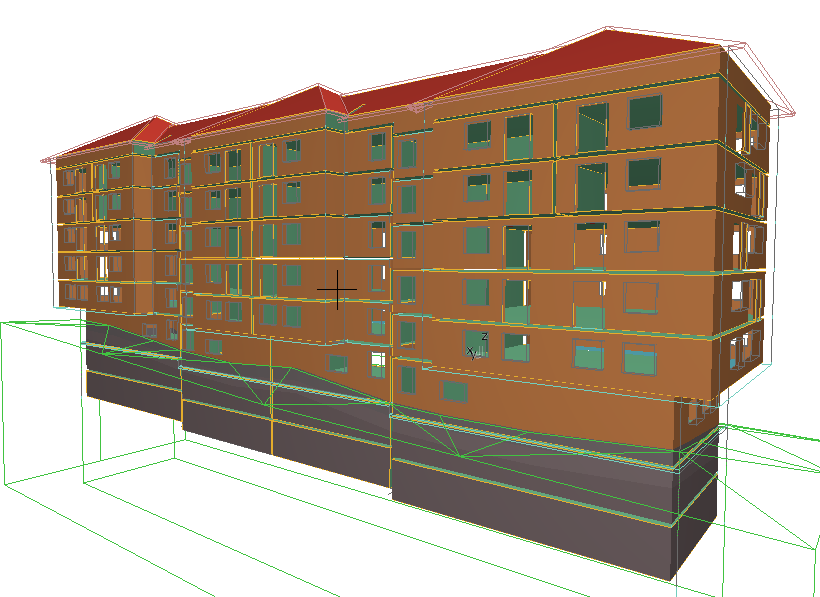

用網面元素建模: 如果場地不是完全平坦的,為了使得與地面相接的結構,獲得更好的能源建模的準確性,可以使用網面工具在建築週圍建模場地。

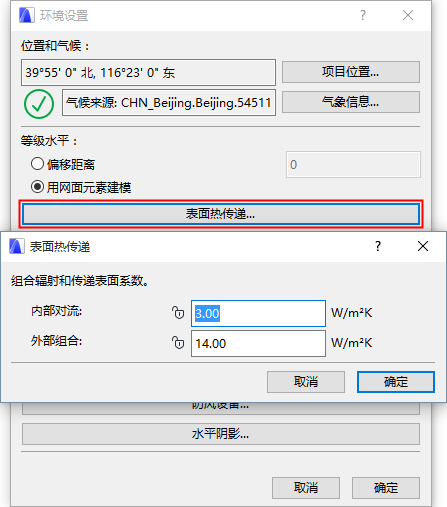

表面熱傳遞

該對話框用於定義了專案中用於所有不透明結構的內部和外部結合的傳熱係數。當在U值計算中輸入的表面係數隻影響獨立結構層高上固定的熱力性能計算時,表面傳熱面板的整體設定可用於動態能源平衡模擬。


如果本地標準明確要求使用其他值時,建議用戶僅修改預設的整體表面係數值。

土壤類型

從彈出選項中,選擇最接近的描述建築地點土壤類型的選項。這個設定是計算與地面相接的結構熱流的基礎。

SoilTypeControls.png     Soil_types.png

可用的導熱係數、密度和熱容量值,接著會顯示在您選擇的土壤類型的下面。

環境

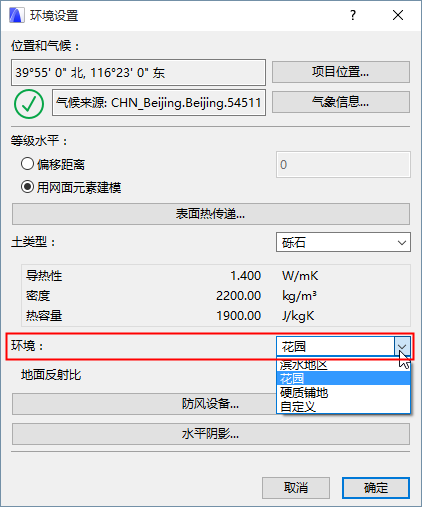

選擇能對建築物的環境進行最佳描述的“環境”選項:濱水坪,花園,硬質鋪地或自定義。

Surroundings.png     Waterfront.png

這個設定用於計算間接太陽輻射的效果。

防風

從“環境設定”對話框中,點擊 防風,開啟同樣名稱的對話框。


極座標圖代表8個主要方向。每部份的長度代表給定方向的風流動頻率(作為百分比,在一年內)。

這個,對建築的每個方向,選擇適當的“防風”級別:受保護的、部份受保護的,或不受保護的。對於每個方向,在圖上放的一點,代表防風(在點外面越遠,防風因子越高),這些點有一條紅線相連。

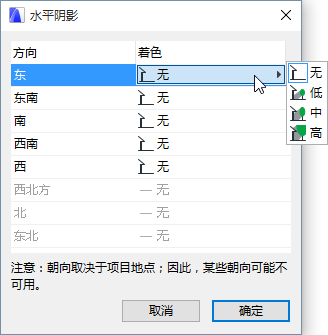

水平陰影

模型-以ARCHICAD中能源評估的日照分析功能為基礎,只能影響建築殼體的透明元素。但是,它不能自動確定通過建築外殼不透明元素的外部物件投射的陰影程度。

使用水平陰影按鈕,啟動一個單獨的對話框,該對話框有一個列表,列示建築各個面接受的太陽光(方向列表可根據專案地點變化)。


為每個方向,選擇一個最佳描述由外部物件造成的陰影數量的選項 (選擇一個選項 - 無,低,中或高)。
