營運描述 (能源評估)

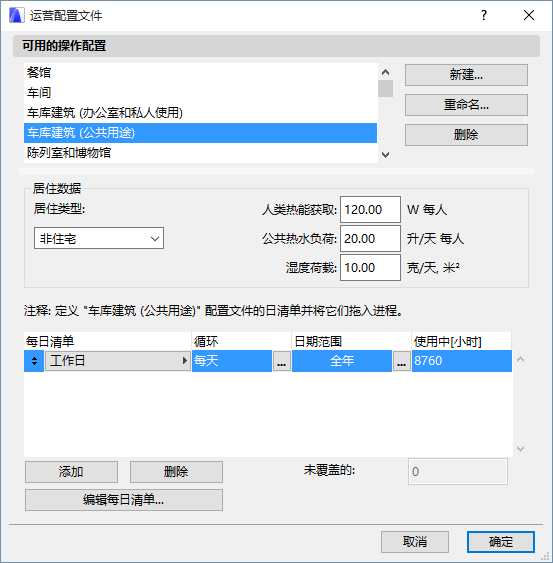

從“模型檢查”面右上角的彈出項,從設計 > 能源評估 > 運行配置檔案, 或者通過 選項 > 元素屬性 > 運行配置檔案 命令,開啟對話框。


操作截面是一個ARCHICAD屬性。可以向每個熱量區分配一個單獨的操作截面。

每個操作截面都與包含有下列數據的日程安排有關,以小時計,全年(總計8760小時):

要求的內部溫度範圍

人類熱能獲取

熱水需求

濕度荷載

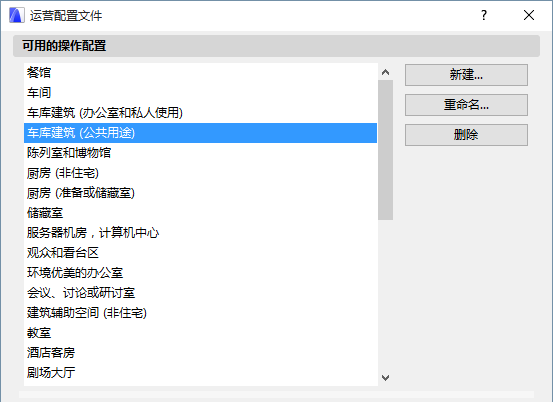

可用的操作配置

選擇最符合可用的預設值列表中所選熱量區的功能的操作截面。這些預設值反映了DIN18599標準-建築能效中的操作截面規格。


也能用ARCHICAD中的能源評估功能創建自定義操作截面,並將其添加到可用的操作截面列表中。如果需要,您也可以通過修改日程安排中列出的參考項來編輯它們。

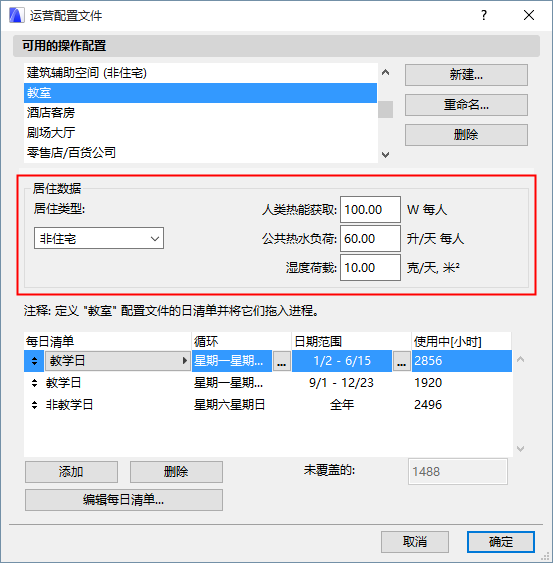

居住數據

下面,查看選擇的運行配置檔案中的居住數據。


如果需要,修改這些值來更好的反映熱量區功能。

居住類型: 住宅或非住宅

人產生的熱增益:建築內人體所產生的熱量(W/人)

公共熱水負荷: 每個人所需的熱水量,與所選的建築功能相關(l/天,每人)

濕度荷載:由於建築運營而產生的水蒸氣進入室內空氣 (l/天)

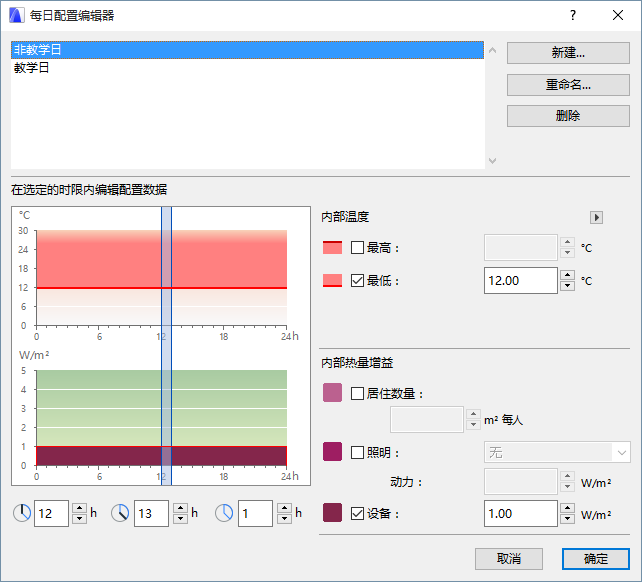

每日配置編輯器

選擇 “編輯每日清單”來開啟每日配製編輯器。該對話框顯示兩個每日消耗配置圖,並在每個圖的右側帶有相應的關鍵值。這些控制項可用於指定必須的內部溫度範圍以及居住數量、光能強度(LPD, in W/m2)以及將驅動內部熱量增益的設備動力強度(LPD, in W/m2)。



理論上,可以用每日配置編輯器對參考年的每個小時定義不同的操作情況。

內部溫度: 設定一天中每小時運行的內部空氣溫度範圍 (最大和/或最小)

室內熱量增益:定義在一天中導致能源發射 (內部能源增益)的因素,內部地板面積每m2 (W/m2)

居住數量:參考地方性法規輸入一個用於選定操作的描述人類居住密度的數值。

照明:點擊光源對話框,然後從下拉選單中選擇一個光源類型。所選內部照明類型的預設動力值,出現在“動力”框中。如果可以在評估期間進行專案的照明設計的話,您可以手動的微調這個值。

設備:參考地方性法規輸入一個用於選定操作的描述電器用具密度的數值(例如:電視,計算機,服務器)。

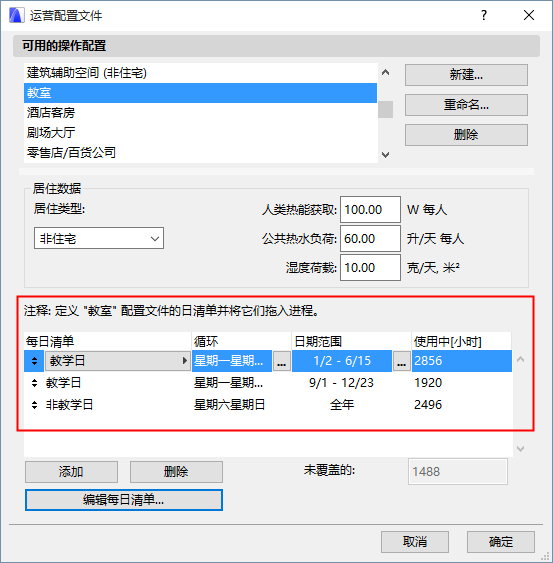

年度運行清單

由於這些數據將隨著一週中的每一天和一年中的過程變化,操作截面由許多符合指定的日期範圍和一週每天的每日清單組成。


對於每個日程安排,您可以定義下列特點:

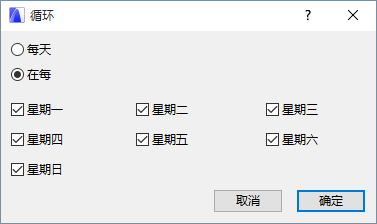

循環: 運行特別的日程,一週中的日子進行循環

日期範圍: 模擬年中,日程運行的時期

Recurrence.png     DateRange.png

循環和日期範圍定義 使用中的小時 (所選的有效日程安排過程中的小時總數)。

如果在年度運行清單右下角的 未覆蓋的小時 計數器顯示除0以外的任意數字,它意味著在循環和日期範圍內需要進行進一步的修改,因為參考年中的一些小時沒有被分配運行清單。

如果在年度運行清單右下角的 重疊的 小時 計數器顯示除0以外的任意數字,它意味著在循環和日期範圍內需要進行進一步的修改,因為參考年中的一些小時沒有被分配運行清單。點擊重疊配置檔案上的關於細節的黃色警告標籤。
