用於能源評估的內部 空間區域

在建築物中的每一個空調設備空間創建一個區域，使用專有的內部邊界構造方式。能源評估與使用手動構造方法創建的區域不兼容。區域必須與週圍的元素表面直接相連，因此參考線區域構造方式也不能用於能源模型。

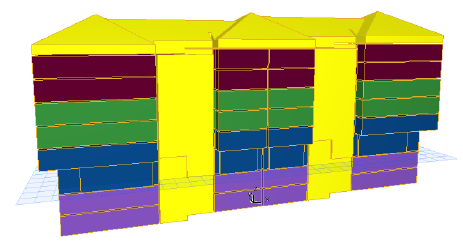

專案內的ARCHICAD區域為內部空間

3D區域邊界

在平面圖上放置區域時，確保它們是被區域邊界完全包圍的。

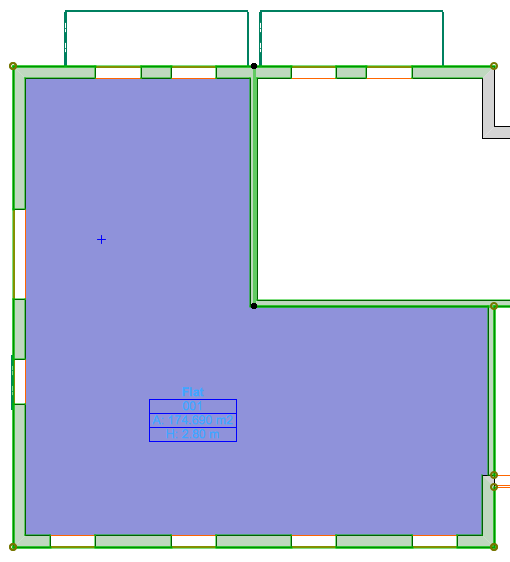

•所有的ARCHICAD墻體(包括截面幕墻)自動設為區域邊界。

•當使用板作為區域邊界的底部或頂部時，確保設定區域水平面和/或高度，以便水平的區域表面連接到板的內部邊。

•如果屋頂、網面、殼體、變形體或ARCHICAD圖庫物件用作區域邊界，除了只創建區域外，還要求額外的相互作用。在這樣的情況下：

–手動繪製區域，確保它延伸到屋頂、網面、殼體的區域邊界元素以外。

–從 設計 > 連接 選單中，使用命令，如“修剪元素”或“實體元素操作”，用所選的區域邊界重塑區域的形狀，在它們之間建立連接。

2D區域邊界

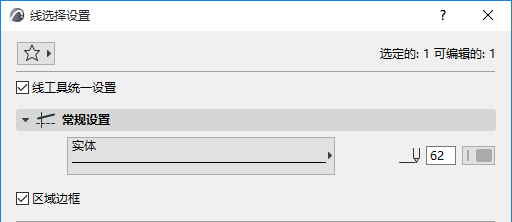

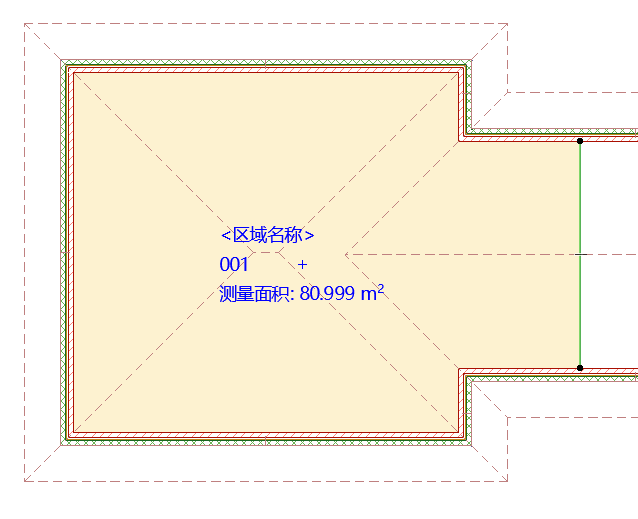

在平面圖上定義線作為2D區域的邊界，這也是可能的。選擇您想要當作區域邊界的線，在所選線設定對話框里勾選“區域邊界”複選框。

在很多建模情況下，將線定義為區域邊界是很有必要的。例如：

•在核和殼體專案中，模型的周邊區域

•建築中的天井

•包含幾個、非常不同的樓層和/或屋頂層的空間

不同樓層和無頂層的閣樓空間

更新區域

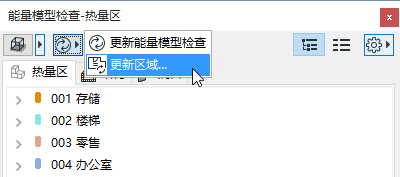

在變更了區域幾何形狀或區域邊界後，使用“能源模型檢查”面板左上角的“更新區域”命令。這將確保能源模型能反映ARCHICAD模型的最新狀態。

區域建模規則

•用單獨的區域，在每個ARCHICAD樓層上建模多樓層的內部空間（如樓梯塊、天井）。

樓梯間 - 多層內部空間的建模

•絕熱墻是隔開熱空間的建築外殼墻， 它們由於導熱差而被稱為絕熱體， 一個典型例子是，隔開排房或相鄰建築的防火墻。

在這種情況下，使用薄片狀的ARCHICAD區域，建模與您的建築相鄰的建築的表面。在您的專案的每一個樓層上，使用一個單獨的區域。
