ARCHICAD能儲存的CAD格式

DWF檔案(.dwf)

您可以DWF檔案格式儲存平面圖和剖面圖/立面圖/室內立面圖或3D文檔視圖(圖形網頁格式)。

啟動所需樓層或剖面圖/立面圖/室內立面圖或3D文檔視窗,並選擇檔案選單中的另存為命令。從列表中選擇DWF檔案格式,點擊儲存按鈕並從下列選項中選擇一個選項:

ASCII-可讀和可編輯的ASCII文字檔案。可能稍長。

二進制-大小比ASCII版本小的二進制檔案。

壓縮二進制-最小,最易於傳輸的壓縮二進制檔案。

可用任何支持DWF外掛程式程序的網頁瀏覽器查看已儲存的DWF檔案。可從下面下載DWF瀏覽器:http://www.autodesk.com/products/. 基於Java的公眾域瀏覽器-有某些限制-可在下面找到:http://www.cadviewer.com.

DXF/DWG檔案(.dxf、.dwg)

更多說明,參見儲存DWG/DXF檔案

MicroStation設計檔案 (.dgn) - 版本7

使用檔案>另存為...並選擇MicroStation設計檔案(.dgn)檔案格式。

ARCHICAD到MicroStation的轉換器將ARCHICAD的2D視圖(平面,立面和剖面視窗)導出為2D MicroStation格式(僅版本7)。

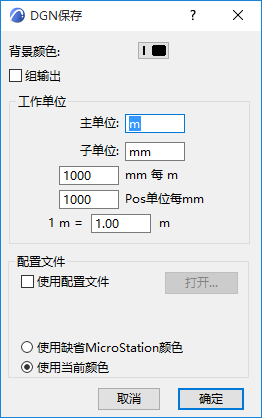

在彈出的對話框中:


為導出檔案確定背景色和工作單位。

所有元素都導出為圖形元素(點、直線、弧線、文字、聚合線、三角形和多邊形)。

配置檔案

在導出過程中,系統會提示您指定一個可選的配置檔案(.txt),該檔案控制了圖層分配,線型,字體和顏色轉換。

DGN v7格式僅限於64圖層。如果ARCHICAD檔案包含更多的圖層,那麼它將流逝。配置檔案可以控製圖層間的對應關係。當缺少配置檔案時,預設順序按字母順序排列。

畫筆-顏色轉換:在配置檔案中定義。否則,外掛程式將使用預設分配。

字體轉換。如果配置檔案丟失,外掛程式將預設為國際向量字體(通常都會出現在MicroStation中)。

如定義Chicago-Chicago 轉換,需確保Chicago TrueType 字體已加載到MicroStation中(使用元素 > 文字 > 視圖 > 檔案 > 導出命令)。如果未加載,將轉換為預設字體。

如果希望文字在兩個檔案中看起來一樣,則在平面圖上使用等寬字體(如:Courier)。

符號圖案填充和線型不能在該版本中導出。

在DGN檔案載入到MicroStation後,必須使用全視圖命令方可看到整個圖形;它不會自動調整比例。

同樣見“開啟”MicroStation設計檔案(.dgn) - 版本7或8.
