創建新的自定義IFC屬性

IFC屬性是分配給IFC實體的附加（多數是IFC的指定類型）參數。標準，被稱為“IFC2x3方案”數據，由buildingSMART定義並被儲存在性能設定，其名稱以前綴 “Pset_”開始。

可能希望創建自定義屬性或屬性集（如工作室標準屬性集）。

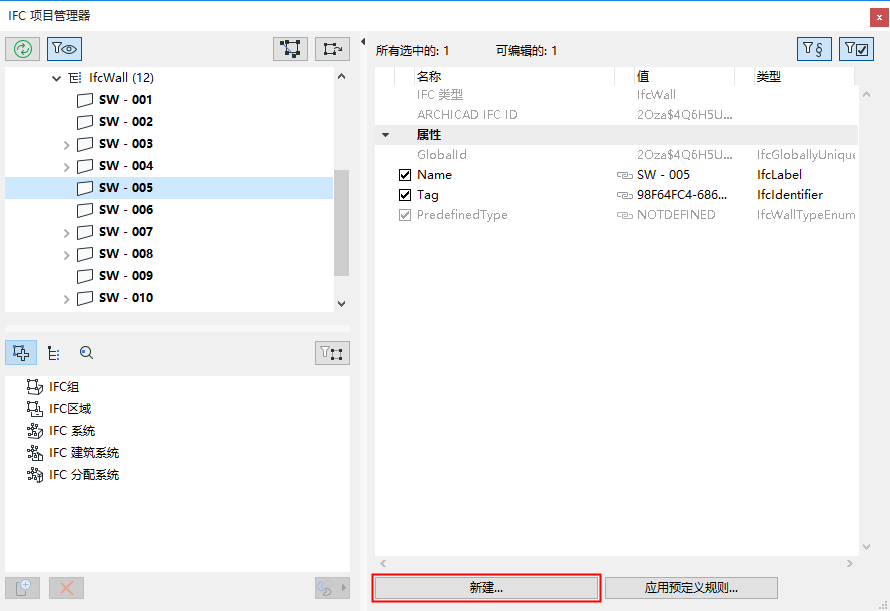

1。在IFC專案管理器中，點擊新建。

2。在彈出的對話框中輸入一個新的自定義屬性集名稱（預設）; 否則從對相同元素類型預先定義的現有的屬性設定名稱中選擇(點擊箭頭圖標來訪問該列表)。例如，如果您為一個IfcWall創建了一個新的屬性，列表包含所有之前分配給其他IfcWall的預設值名稱。

注意：要避免出錯（並且要保持標準屬性定義的規則），向自定義屬性設定提供名稱時，不要使用標準“Pset”前綴。

3。輸入新建訊息名稱。

4。選擇一個訊息類型（單個、枚舉、複雜等等），如下表所述。

屬性類型：	定義
單一值	一個屬性物件，它有單個被分配的值（數字或描述）。
枚舉值	一個屬性物件，它的值從枚舉中選擇。
界限值	一個屬性物件最多有兩個被分配到的值（數字或描述），第一個值指定了上限並且第二個值指定了下限。
列表值	一個被分配有兩個列表值（數字或描述）的屬性物件，與有兩列的表格相對應。
清單值	一個被分配有幾個值（數字或描述）的屬性，與排序列表相對應。
參考數值（僅IfcCalendarDate）	參考日曆日期類型實體（日、月和年）的屬性物件。

5。將值類型設定為標籤、文字、整數、佈爾等。

參見單位轉換用於IFC導出

值類型：	定義
IfcAreaMeasure	一個表面範圍內的真實的類型值。值必須設定為平方米，但是要依據面積單位設定在導出中的重新計算。
IfcBoolean	簡單的佈爾類型的定義的數據類型。值：對或錯。
IfcIdentifier	一個標示符是字母數字字符串（最多255個字符），它允許識別個體的事情。它可能無法提供自然語言的含義。
IfcInteger	簡單的整數類型的定義的數據類型。在IfcInteger中包含的比特數是不受限制的，但是在實踐中它是實現特定的。
IfcLabel	標籤是可以被某物參考的術語。IfcLengthMeasure它是一個代表某物的人類可解釋的名稱的字符串（最多255個字符），並且應有自然語言的含義。
IfcLengthMeasure	距離的真實類型值。值必須設定為米，但是要依據長度單位設定在導出中的重新計算。
IfcLogical	簡單的邏輯類型的定義的數據類型。值：對、錯或未知的。
IfcMoneteryMeasure	錢數量真實的類型值，不考慮其貨幣。貨幣單位可以在貨幣單位設定中設定。
IfcPlaneAngleMeasure	平面圖中一個角度的真實的類型值。值必須設定為弧度，但是要依據角度單位設定在導出中的重新計算。
IfcPostiveLengthMeasure	長度測量應該大於0。值必須設定為米，但是要依據長度單位設定在導出中的重新計算。
IfcRatioMeasure	相同種類的兩個物理數量之間關係的真實類型值。在百分比中給出的輸入以十進制值表示：例如，25% 變成0.25。
IfcReal	簡單的真實類型的定義的數據類型。真實的領域都是理性的、非理性的和科學的實數。這裡的精度是不受限制的，但是在實踐中它是實現特定的。
IfcText	意在被讀取並被人理解的字符的字母數字字符串。僅用於訊息的目的。沒有字符數限制。
IfcTimeMeasure	持續時間周期的真實的類型值。時間單位必須在時間單位設定中設定。
IfcVolumeMeasure	主題的實體內容的真實的類型值。值必須設定為立方米，但是要依據體積單位設定在導出中的重新計算。
更多類型…	見 “按字母順序排列” > “定義的類型Defined Types”中的定義： http://www.buildingsmart-tech.org/ifc/IFC2x3/TC1/html/index.htm

。

注意：未在上述表格中列出的所有其他的“測量”-；類型屬性被處理並且導出時不帶任何單位設定。

•新創建的IFC數據將出現在定義的訊息集中，或者在IFC專案管理器的“類別參考”下，以及列示參數中的元素設定對話框。

•這樣新創建的IFC數據以前面帶一個紅色X顯示，意味著您可以在任何時候刪除它們。
