檔案 > 互操作性 > IFC > IFC轉換器
選擇轉換器以導出和開啟數據轉換預設。

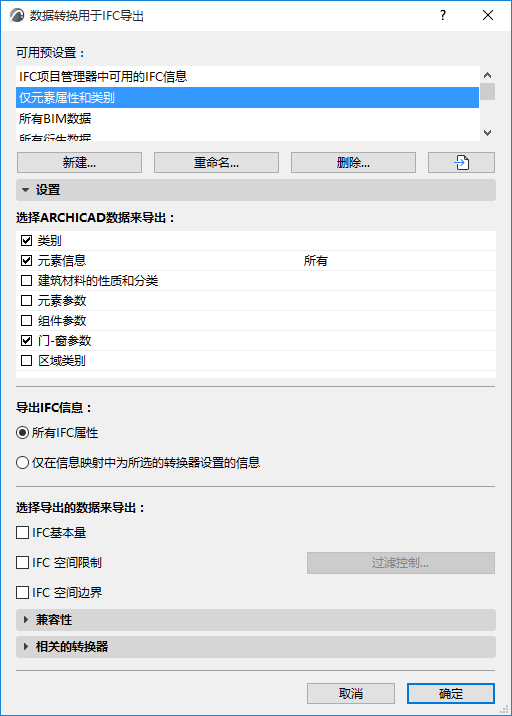

使用此對話框定義哪個數據應被導出到IFC,除元素幾何圖形外。此類數據可以用於與設施管理、能耗分析或成本估算程序的數據交換。
選擇ARCHICAD數據來導出:
選擇您想導出的ARCHICAD數據類型。
所需數據的變化取決於產生的IFC檔案的目的(以及用於開啟及/或編輯功能的軟件。)
•類別
ARCHICAD類別以IFC分類參考數據形式導出。

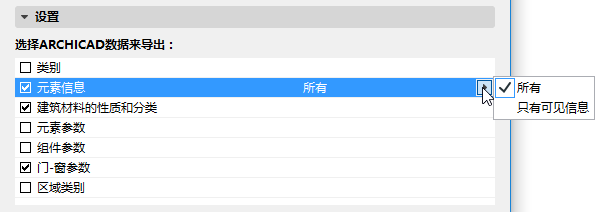

•元素訊息
確認將ARCHICAD屬性以IFC屬性形式導出。(ARCHICAD屬性可在選項 > 屬性管理器中定義,並被分配到其設定對話框內的獨立元素中或通過交互式清單進行分配。)
–選中此列表項並通過彈出框來選擇導出所有 屬性, 或 可視屬性 僅。
注意:只有當您加載了控制ARCHICAD中的訊息可見性的外掛程式,可見訊息選項才有用。如若並未加載此類外掛程式,那麼在所有情況下都會導出所有訊息。
•建築材料的性質和分類
選中此選項,可以將ARCHICAD建築材料屬性(在“選項>元素屬性>建築材料”中定義)導出為IFC屬性,並導出“建築材料分類”為“IFC分類參考”。
在IFC 2x3中: 導出的建築材料數據與導出元素互相關聯。
在IFC4中: 導出的建築材料數據與IFC材料相關聯。

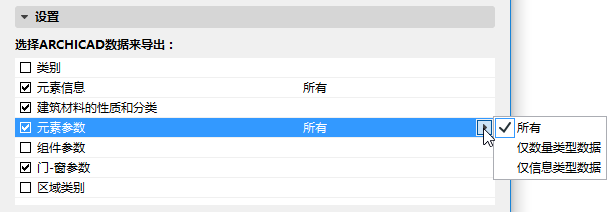

•元素參數
確認根據類型導出ARCHICAD元素參數,該元素參數可轉換至IFC數量或IFC屬性。
注意:選擇此選項將顯著增加IFC檔案大小。只有當那您知道目標應用程序可以讀取這些數據時,導出參數。
為按照類型過濾導出的參數: 選中此列表項並通過彈出框選擇導出所有 參數, 或 僅數量類型/屬性類型數據。
–數量類型數據包括比如重量、長度、面積、體積、時間等。對於可讀取數量的程序交換的數據有用。
–屬性類型數據包括比如圖庫部件參數等。

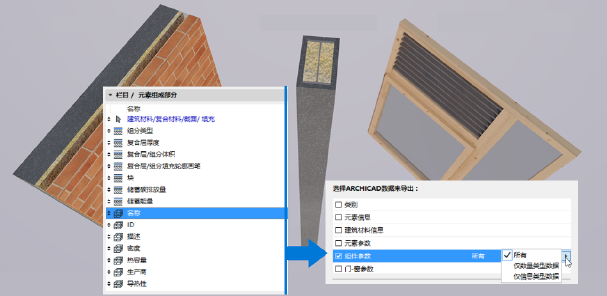

•組件參數
根據類型以IFC屬性或IFC數量形式導出與複合結構表面和複雜截面組件相關的參數。
為按照類型過濾導出的參數: 選中此列表項並通過彈出框選擇導出所有 參數, 或 僅數量類型/屬性類型數據。
–數量類型數據包括比如重量、長度、面積、體積、時間等。對於可讀取數量的程序交換的數據有用。
–屬性類型數據包括比如圖庫部件參數等。
導出的組件數據可以在IFC接收程序(例如Solibri)中解釋。
•門-窗參數
將 ARCHICAD 開孔詳細訊息導出為 IFC 門-窗襯砌或面板訊息。
•區域類別
導出ARCHICAD區域內的區域類別數據(代碼和名稱)作為一種IFC空間分類參考數據(ItemReference和名稱)。
導出IFC訊息:
選擇要導出的IFC訊息和分類參考要使用的選項:
•所有IFC訊息(在IFC專案管理器中的所有可見訊息,並未安裝過濾器)
•僅關於選定轉換器的屬性可在屬性映射預設中設定。(如果您開啟僅顯示來自預覽轉換器的屬性 過濾器,那麼這些屬性就會顯示在IFC專案管理器中)
選擇導出的數據來導出:
勾選一個或多個數據類型導出到IFC模型。
•IFC基本量
勾選此項將數量統計參數(大小、面積和體積)導出到IFC。對成本估算應用程序有用。

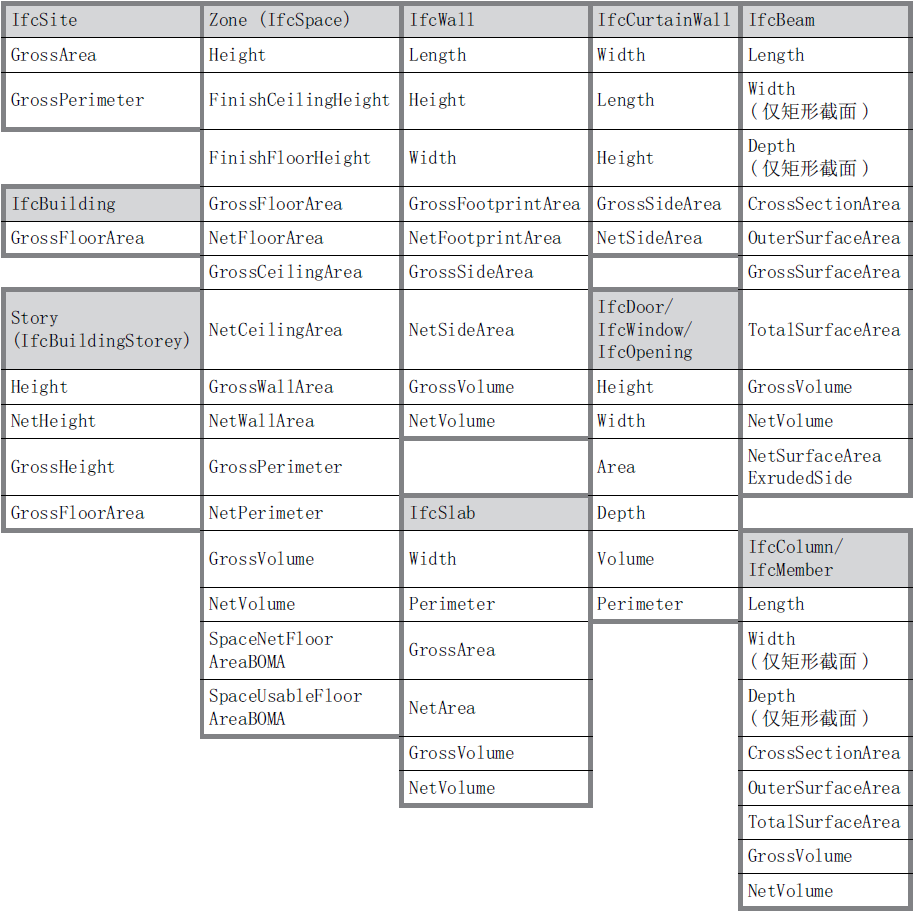

下表總結了當使用此選項時,通過實體類型自動計算和導出的基本量。IfcSite的基本量值可以手動在 訊息 > 專案訊息 (場地總週長和場地總面積) 中設定。
導出IFC基本量
•IFC 空間限制:導出數據定義ARCHICAD區域和它們包含的物件之間的關係。此功能在設施管理應用程序中有用。
–空間限制僅適用使用物件、燈、變形體或板工具創建的ARCHICAD區域內的元素。
-對於物件、燈或變形體元素:只有當這些元素的始位樓層與區域中的相同,且元素的邊界框的中心落在區域的2D多邊形內的情況下,它們才能進行空間限制。
-只有當板的參考線落在區域頂部/底部內,且板多邊形落在區域多邊形內,該板才能進行空間限制。
–點擊過濾器限制 以通過它們的IFC元素類型限制空間限制的內容。

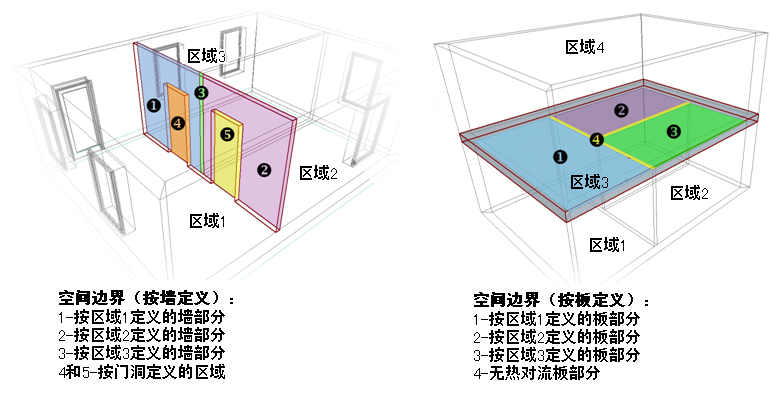

•IFC空間邊界:導出ARCHICAD區域的幾何圖形數據。(在熱量計算應用程序中有用。)
ARCHICAD區域包括精確的、對熱計算軟件很有用的幾何數據。區域在幾何方面是3D實體,通常情況下由兩塊板和四面墻形成。空間邊界定義ARCHICAD區域(IfcSpace)和包圍它們的建築元素之間的邏輯連接關係。在實踐中,墻、板、屋頂、窗、門等,都有不同的熱傳導屬性。如果您啟動了“IFC空間邊界”選項,ARCHICAD將與區域(IfcSpace) 一起導出空間邊界和它們之間的關係(IfcRelSpaceBoundary) 到IFC檔案。換句話說,ARCHICAD將計算形成每個區域的元素的位置、大小和連接關係。ARCHICAD按照定義的面積和相連元素、洞口之間的連接,分割區域邊界。
