ARCHICAD命令

ARCHICAD參數

IFC實體類型

IFC數據

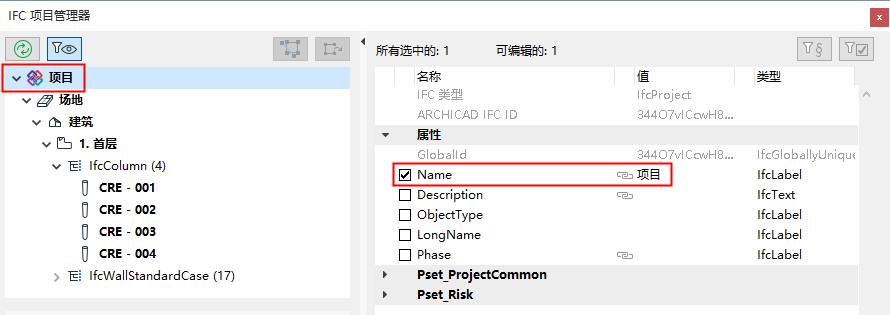

IFC 專案管理器

專案訊息

專案名稱

IfcProject

Attribute>Name

可視的/ 可編輯的

專案訊息

專案描述

IfcProject

Attribute>Description

可視的/ 可編輯的

專案訊息

專案 ID

IfcProject

Attribute>GlobalId (參見 如何基於ARCHICAD專案訊息控制全局ID（IFC屬性）)

-

專案訊息

專案狀況

IfcProject

Attribute>Phase

可視的/ 可編輯的

地點設定

專案正北方向

IfcProject

Attribute>RepresentationContext>TrueNorth

-

地點設定

緯度

IfcSite

Attribute>RefLatitude

可視

地點設定

經度

IfcSite

Attribute>RefLongitude

可視

地點設定

高度

IfcSite

Attribute>RefAltitude

可視

專案訊息

場地名稱

IfcSite

Attribute>Name

可視的/ 可編輯的

專案訊息

場地 ID

IfcSite

Attribute>GlobalId (參見 如何基於ARCHICAD專案訊息控制全局ID（IFC屬性）)

-

專案訊息

場地描述

IfcSite

Attribute>Description

可視的/ 可編輯的

專案訊息

場地完整地址 >場地地址1

IfcSite

Attribute>SiteAddress> AddressLines

-

專案訊息

場地完整地址 >場地地址2

專案訊息

場地完整地址 >場地地址3

專案訊息

場地完整地址 >場地郵箱

IfcSite

Attribute>SiteAddress> PostalBox

-

專案訊息

場地完整地址 >場地城市

IfcSite

Attribute>SiteAddress>Town

-

專案訊息

場地完整地址 >場地省份

IfcSite

Attribute>SiteAddress>Region

-

專案訊息

場地完整地址 >場地郵編

IfcSite

Attribute>SiteAddress> PostalCode

-

專案訊息

場地完整地址 >場地國家

IfcSite

Attribute>SiteAddress> Country

-

專案訊息

場地總週長

IfcSite

BaseQuantity>GrossPerimeter

-

專案訊息

場地總面積

IfcSite

BaseQuantity>GrossLandArea

-

專案訊息

建築名稱

IfcBuilding

Attribute>Name

可視的/ 可編輯的

專案訊息

建築描述

IfcBuilding

Attribute>Description

可視的/ 可編輯的

專案訊息

建築 ID

IfcBuilding & IfcBuildingStorey

Attribute>GlobalId (參見 如何基於ARCHICAD專案訊息控制全局ID（IFC屬性）)

專案訊息

聯繫人全名>聯繫人前綴標題

IfcPerson

Attribute>PrefixTitles

-

專案訊息

聯繫人全名>聯繫人名

IfcPerson

Attribute>GivenName

-

專案訊息

聯繫人全名>聯繫人中間名字

IfcPerson

Attribute>MiddleNames

-

專案訊息

聯繫人全名>聯繫人姓

IfcPerson

Attribute>FamilyName

-

專案訊息

聯繫人全名>聯繫人後綴標題

IfcPerson

Attribute>SuffixTitles

-

專案訊息

聯繫人 ID

IfcPerson

Attribute>Id

-

專案訊息

聯繫人角色

IfcPerson

Attribute>Roles

-

專案訊息

聯繫人部門

IfcPerson

Addresses>Postal> InternalLocation

-

專案訊息

聯繫 公司

IfcOrganization

Attribute>Name

-

專案訊息

聯繫 公司代碼

IfcOrganization

Attribute>Id

-

專案訊息

完整聯繫地址> 聯繫地址1

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> AddressLines

-

專案訊息

完整聯繫地址> 聯繫地址2

專案訊息

完整聯繫地址> 聯繫地址3

專案訊息

完整聯繫地址> 聯繫郵箱

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> PostalBox

-

專案訊息

完整聯繫地址> 聯繫城市

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Town

-

專案訊息

完整聯繫地址> 聯繫狀態

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Region

-

專案訊息

完整聯繫地址> 聯繫郵編

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> PostalCode

-

專案訊息

完整聯繫地址> 聯繫國家

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Country

-

專案訊息

聯繫E-mail

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >ElectronicMailAddress

-

專案訊息

聯繫電話號碼

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >TelephoneNumbers

-

專案訊息

聯繫傳真

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >FacsimileNumbers

-

專案訊息

聯繫網站

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >WWWHomePageURL

-

樓層設定

標高

IfcBuildingStorey

Attribute>Elevation

可視的/ 可編輯的

區域設定

名稱

IfcSpace

Attribute>LongName

可視的/ 可編輯的

區域設定

數字 (關)

IfcSpace

Attribute>Name

可視的/ 可編輯的

(元素)> 設定

類別與訊息>ID

(IFC元素類型)

Attribute>Name

可視的/ 可編輯的

(元素)> 設定

類別和訊息>類別

(IFC元素類型)

Attribute>ObjectType

可見/(導出轉換器和類型映射中可編輯)

(元素)> 設定

類別和訊息>類別

(IFC元素類型)

Attribute>PredefinedType

可見/(導出轉換器和類型映射中可編輯)

(元素)> 設定

類別與訊息> 結構功能

(IFC元素類型)

Pset_...Common>LoadBearing

可視

(元素)> 設定

類別與訊息 >位置

(IFC元素類型)

Pset_...Common>IsExternal

可視

(元素)> 設定

類別與訊息> 更新狀態

(IFC元素類型)

AC_Pset_RenovationAndPhasing>Renovation Status

可視

(元素)> 設定

類別和訊息>類別

(IFC 類型產品)

Attribute>ElementType

可見/(導出轉換器和類型映射中可編輯)

(元素)> 設定

類別和訊息>類別

(IFC 類型產品)

Attribute>PredefinedType

可見/(導出轉換器和類型映射中可編輯)

計劃> （元素）

常規 >唯一的ID

(IFC元素類型)

Attribute>Tag

可視的/ 可編輯的

窗/門設定

預覽和定位 >寬度

IfcWindow / IfcDoor

Attribute>OveralWidth

可視

窗/門設定

預覽和定位 >高度

IfcWindow / IfcDoor

Attribute>OverallHeight

可視

(自動類型命名規則)

Bldg Mat/Profile name, element dimensions.

對於多分段：分段數量，最大分段尺寸，分段長度。

IfcColumn

Pset_ColumnCommon >Reference

可視的/ 可編輯的

(自動類型命名規則)

Bldg Mat/Profile name, element dimensions.

對於多分段：分段數量，最大分段尺寸，分段長度。

IfcBeam

Pset_BeamCommon >Reference

可視的/ 可編輯的
