結構元素偏好

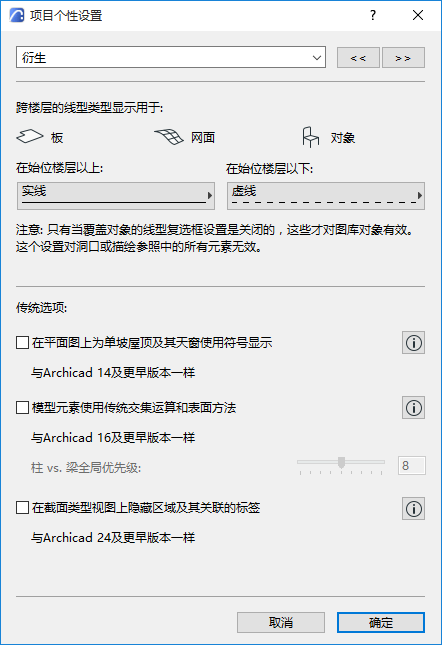

為開啟此對話框，可前往選項> 專案個性設定 > 舊版。

在此所做的設定是專案個性設定：特定於您正在處理的專案，並隨其儲存。如果另一個用戶在他自己的計算機上開啟專案，將應用相同的設定。

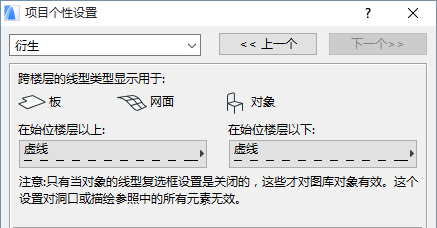

跨樓層的線型類型顯示

選擇一種線型，用於顯示出現在始位樓層上下樓層的板 和 網面的輪，以及某些 物件。

注意：這個設定對描繪參照中的墻、屋頂或殼體、它們的洞口或任何元素都沒有影響。

注意：如果已開啓設定對話框中的覆蓋物件的線型 複選框，那麼這些線型僅作用於物件。

在平面圖上為單坡屋頂及其天窗使用符號顯示（如同在ARCHICAD 14和以前的版本中）

如果想讓單平面屋頂及任何天窗都在ARCHICAD 14 或更早的版本中顯示，勾選該複選框。點擊右側的訊息按鈕，看到不同顯示的說明。

•逼真的3D投影：該顯示模式可供 ARCHICAD 15使用。（所有多平面屋頂和新放置的天窗都是這樣顯示）。

•符號：這種顯示模式與過去ARCHICAD 14和早期版本顯示屋頂和天窗的方法一致，

（更多訊息，點擊該選項右側的訊息按鈕。）

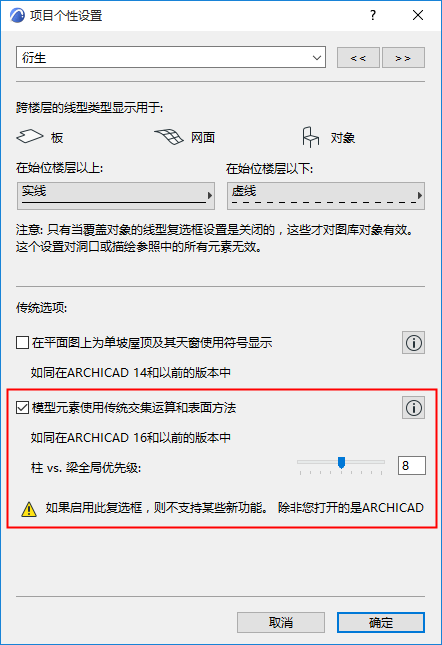

對模型元素使用舊版相交和表面材質方法（如在ARCHICAD 16及早先版本）

注意：舊版相交模式可能會在ARCHICAD的將來版本中停止使用。

ARCHICAD 17引入了基於元素建築材料的智能相交功能。

當您開啟舊版本的專案（ARCHICAD 16和更早版本）時，可以選擇使用這些最新的相交方法（舊版模式關閉）。要繼續使用舊方法，可以改為使用舊版模式（舊版模式開啟）。

以下各節描述了這兩種模式之間的區別。

舊版模式開啟：使用舊版的相交邏輯

有兩種方法可以在ARCHICAD專案中啓用舊版相交模式：

•啟動“專案個性設定”的舊版頁面上的複選框

•從開啟舊版本模式的ARCHICAD專案時出現的對話框中選擇保持在舊版模式。

舊版相交模式（舊版模式開啓）產生以下限制。另外，請注意，在以後的ARCHICAD版本中，可能會停止使用舊版相交模式。

•自動和建築材料基於優先級的相交 在3D中無效。在ARCHICAD 16中使用的連接方法及早期的版本將被使用。當對較舊的專案起作用時您可能更喜歡這個， 以確保現有的交集保持不變。

•建築材料 屬性可用 – 但基於優先級的聯接在3D中將不起作用（除開墻，此處其作用與 ARCHICAD 16及更早版本中的作用相同 ）。而是使用下面的滑塊為與樑相交的列設定全局優先級。（請參見下面的說明）。

•被分配給建築材料的表面不會被顯示。只有元素層高的表面可以顯示。

•表面涂色器 不可用

•表面清單 不可用

•樑 和柱 的擴展的幾何圖形功能 （ARCHICAD 23中新增 ）不可用。包括多分段、末端切面，變截面和垂直彎曲幾何圖形 如在舊版模式下嘗試使用不支持的幾何圖形方法，則產生的元素將高亮顯示。（參見對高亮的反轉元素使用統一的顏色。）

下表說明瞭舊版模式（複選框為勾選）如何影響不同的結構元素。

舊版模式關閉：使用新的相交邏輯

如果您開啟較舊版本的專案（ARCHICAD 16和更早版本），則可以選擇使用最新的相交方法（舊版模式關閉）。

•使用新方法建模的具有碰撞的新放置元素將根據新邏輯進行清理。

•新放置的樑、柱和洞口使用自ARCHICAD 23起可用的完整特徵集。

•不涉及碰撞ég 的現有建模連接將不會自動清理。

•這樣，即使您遷移較舊版本的專案時，雖然保持現有模型，但您將能享受到新交集特點的好處。

柱 vs. 樑的全局優先級（舊版模式開啟）

舊版模式開啓時可用。

該滑標定義專案中所有柱和樑之間的關係。當樑與柱相交放置時，優先級較低的元素將在3D內被剪切，即刪除相交部份。優先級較高的元素將保持完整。這也對體積計算適用。

注意：柱的優先級號碼總是偶數，並可以在此對話框中定義為常規設定。在“樑工具設定”（“模型”面板）中分別為每個樑設定“樑連結點順序”。

在截面類型視圖上隱藏區域及其關聯的標籤

從 ARCHICAD 25 更新開始，區域在剖面、立面和內部立面圖上可見。 此外，區域具有關聯的標籤。如要保持舊專案的外觀，請啓用此複選框：區域及其標籤在這些視圖中將不可見（例如，在早期的 ARCHICAD 版本中）。
