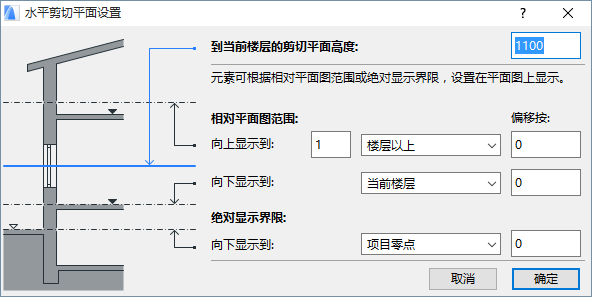

使用文檔>水平剪切平面開啟水平剪切平面設定對話框。
到當前樓層的剪切平面高度
輸入要對元素進行剪切以在平面圖上顯示的高度。
在此對話框中的其它選項-相對平面圖範圍及絕對顯示界限-只應用於設定了"顯示投影"設定使用這兩個定義之一的結構元素。這些定義設定了相對於當前樓層顯示元素的數量的限制。
相對平面圖範圍
用這些控件定義使用此定義的結構元素的相對平面圖範圍。
向上顯示到：輸入當前樓層以上要顯示元素的樓層數。
偏移按：在此可以輸入一個正的或負的標高值，以定義"向上顯示到"顯示限制的偏移。
樓層彈出框：選擇當前樓層，或者如果想在當前樓層以上顯示附加樓層的元素，則選擇樓層以上。
向下顯示到：輸入當前樓層以下要顯示元素的樓層數。
偏移按：在此可以輸入一個正的或負的標高值，以定義"向下顯示到"顯示限制的偏移。
樓層彈出框：選擇當前樓層，或者如果想在當前樓層以下顯示附加樓層的元素，則選擇樓層以下。
絕對顯示界限
用這些控件項，定義使用此定義的結構元素的絕對（下限）顯示限制。此限制實際上不管當前活動的樓層。
向下顯示到：輸入要投影元素的固定下限 （在預設情況下，這是專案零點）。
偏移按：在此可以輸入一個正的或負的高度值，以定義"向下顯示到"絕對顯示限制的偏移。
