標註文字設定

為開啟標註文字設定對話框,必需首先選擇標註文字項(非整條標註線)。

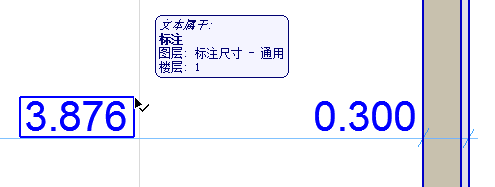

選擇標註文字

為選擇一個標註文字,執行下列操作之一:

使用 快速選擇游標

用箭頭游標點擊帶有選擇目錄的文字一角


注意:為選擇一個填充區域文字,確保在視圖 > 螢幕視圖選項中啓用文字框柄。

開啟標註文字設定

選擇一個標註文字(如上所述),然後執行下列操作之一:

點擊訊息框中的文字圖標

雙擊工具箱中的標註工具圖標

使用Ctrl+T 快捷鍵

點擊編輯>標註文字設定命令 (這個命令僅在選擇了一個標註文字時才可用)。

複製-貼上標註文字

只有簡單的文字項能被複製;不能複製上標。

1。只選擇標註文字(非標註線本身)

2。使用複製命令(編輯>複製Ctrl/Cmd + C

3。貼上標註文字(編輯>貼上Ctrl/Cmd + V)-例如:貼上到文字框或佈圖上。

標註文字內容面板

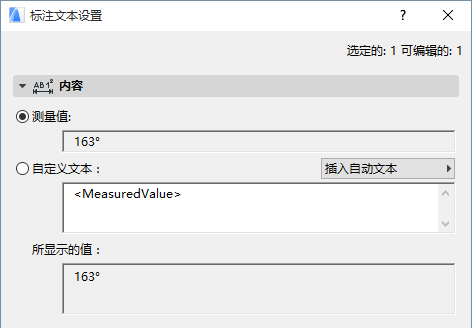

測量值

此字段顯示所選標註的測量值。

標註值的單位及精確度可在標註個性設定(選項>專案個性設定>標註)中,分別為標註值的每種類型(如長度、角度、面積)進行設定。

參見標註個性設定

自定義文字

如果想將自定義的數據添加到標註文字,則選擇此選項。在預設下,只要點擊自定義文字單選按鈕,<MeasuredValue>自動文字項就在編輯字段中顯示。


注意:標高標註顯示<toPZValue> 自動文字項,表示"專案零點"為標註原點。

在自定義文字字段,在自動文字的前和/或後輸入自定義文字(或代替自動文字)。

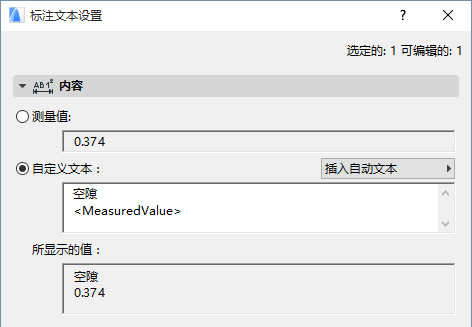

可以分別通過迴車鍵添加自定義文字的多條直線。

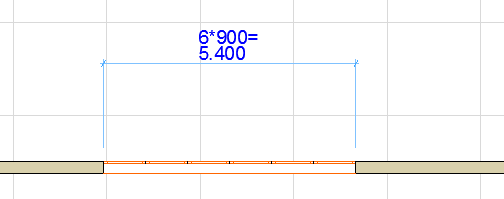

SixWindows.png      Clearance.png

在含有段落符號的訊息框中顯示此類換行符。


無論添加了任何附加的自定義文字,自動文字依然是關聯的-即如果編輯標註線,測量值就會進行相應的調整。

插入自動文字為標註文字

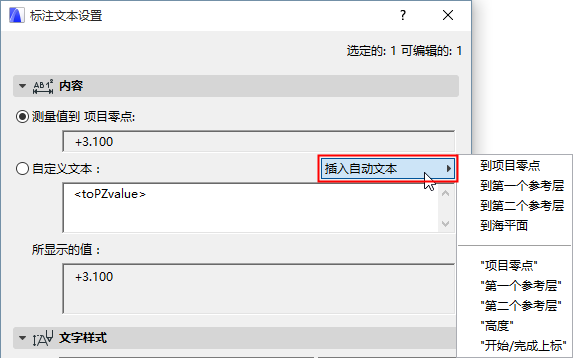

如果需要,可從右側彈出區域的附加自動文字中進行選擇以添加到標註文字字段。此列表的內容取決於標註的內容(如線性或標高標註):


自動文字意味著標註文字將顯示選定的自動文字參考的當前值:例如:如果定義了一個稱為海平面的參考層,則可在此選擇到海平面作為自動文字,標註文字將把標高標註顯示到該層。

如果選擇一個使用引號(如"第一參考層")的文字,將顯示此文字本身,而非顯示其值。

注意:要定義專案的參考層,使用選項>專案個性設定>參考層

參見參考層個性設定

將上標添加到標註文字

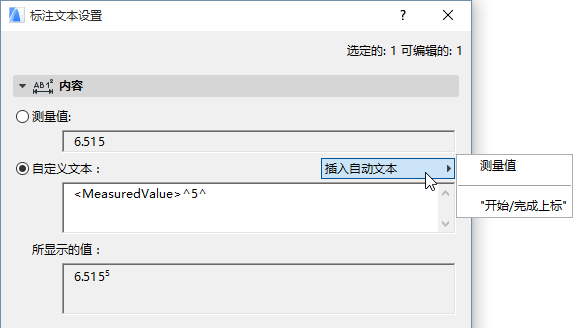

如果想自定義文字包括上標文字,則使用開始/完成上標自動文字;點擊此選項在上標文字前插入一個開字符,再次點擊(或插入一個換行符)以第二個開字符完成上標。


注意:如果標註的測量值已經包括一個腳本-因為正在使用選項>專案個性設定>標註中所定義的附加精確度-則在插入開始 上標脫字符號之前添加一個空間。否則,這個脫字符號本身會在標註文字中出現。

所顯示的值字段顯示螢幕上所看見的標註外觀。
