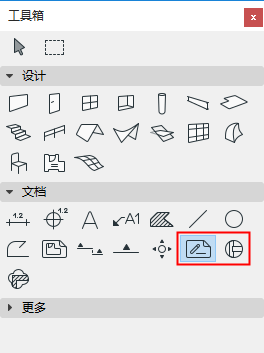

以下設定工作在工作圖和詳圖工具中是完全相同。
關於工具箱內所有工具的通用設定的描述，參見在工具設定對話框中工作。
更多關於視圖的訊息參見：
參考ID：該編輯欄內為已生成的詳圖視點的ID。ID將作為專案視窗和瀏覽器中詳圖的標識。
名稱：輸入詳圖名稱。該名稱顯示在瀏覽器面板和詳圖視窗的標題上。
注意：如果放置一個不生成視點的鏈接或獨立標記，ID/名稱欄將變為灰色。
通過下一個彈出框放置新的工作圖標記（詳圖預設設定）或重新定義已選定的詳圖標記：
如果您選擇了創建新視點:
選擇其中一項圖標記應顯示的訊息：
•“視點”
或
•第一個放置的在該視點下的圖形
如果選擇了放置鏈接的標記：
選擇其中一項圖標記應顯示的訊息：
•選定的視點
•選定的圖形
•選定視點第一個放置的圖形
•選定視圖第一個放置的圖形
如果選擇了放置未鏈接的標記：
標記不含任何鏈接訊息；您可在下面的標記面板中定義一個自定義文字。
僅複製結構元素：如果勾選了該複選框，僅2D線/填充和結構元素會從模型視圖中分解，並複製到詳圖視點中（無標註/註解）。
更多有關詳圖邊界剪切註解元素的訊息，見邊界剪切的註釋、標註及標記。
重新定義一個已放置的標記:
根據所需，在彈出框修改選定的標記的狀態 (“源標記”,“ 鏈接標記”, 或 “非鏈接標記”)。
要重新定義標記訊息：從彈出框中選擇或點擊瀏覽按鈕，選擇需要顯示訊息在標記上的視點/視圖/圖形。可用的選項將根據不同的標記狀態（源標記、鏈接的標記或未鏈接的標記）而有所差異。
對於一個未鏈接的標記，可在下面的標記面板中輸入一個自定義文字。
選擇標記類型彈出框：從此列表選擇一個參數的標記。
選定的2D符號標記將出現在預覽視窗中。
定義標記 大小 和 畫筆顏色。
統一標記畫筆：勾選該選框，將該畫筆顏色應用到標記符號全體，忽略在其他地方為此標記設定過的自定義顏色。
標記角度：用下列控制項設定標記角度。設定與螢幕或模型的夾角。
•輸入標記的旋轉角度。
•這兩個圖標決定了放置元素時該角度值應如何理解：
–與螢幕間的固定夾角
–與模型間的固定夾角：標記隨視圖旋轉而旋轉。
