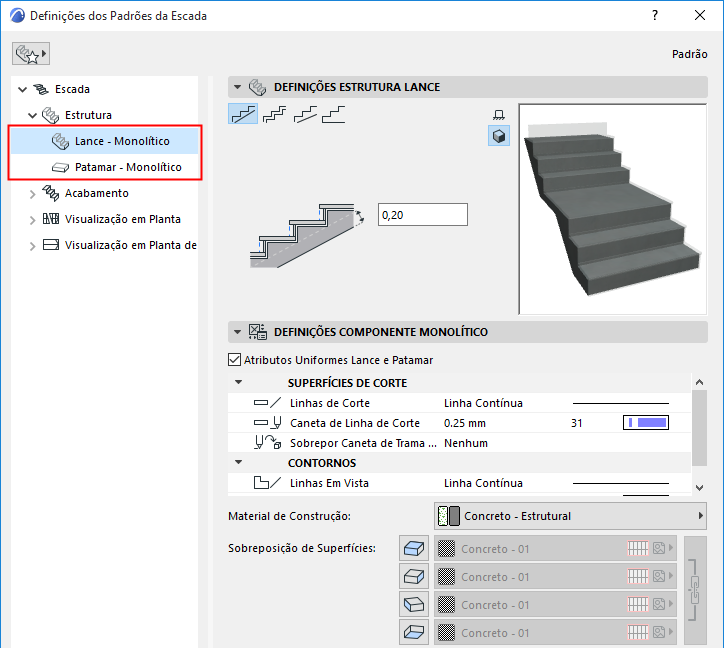

Estruturas Monolíticas do Lance e Patamar

Essas definições estão disponíveis se você escolhe um tipo de Estrutura Monolítica para o Lance e/ou Patamar.

Consulte Escolher o Tipo de Estrutura.

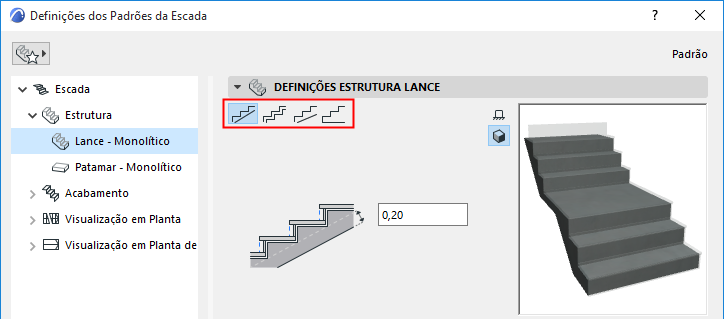

Estrutura do Lance Monolítico: Escolher Forma

Escolha uma das quatro opções de formas da parte inferior de um Lance Monolítico. A partir da esquerda temos:

•Plana

•Escalonada

•Espessura Variável (em cada extremidade)

•Preenchida

Abaixo, são inseridos os valores para as variáveis de espessura/afastamento conforme seja aplicável. Observe o feedback na janela de pré-visualização.

Formas Monolíticas do Lance

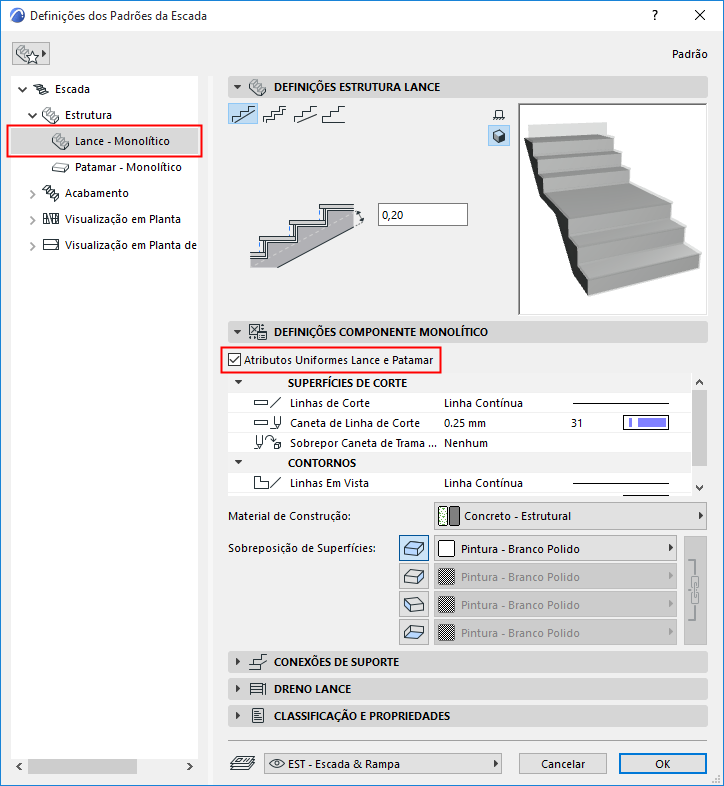

Definições Componente Monolítico de Suporte

Use este painel para definir atributos, incluindo Material de Construção, para o Lance Monolítico/Patamar Monolítico.

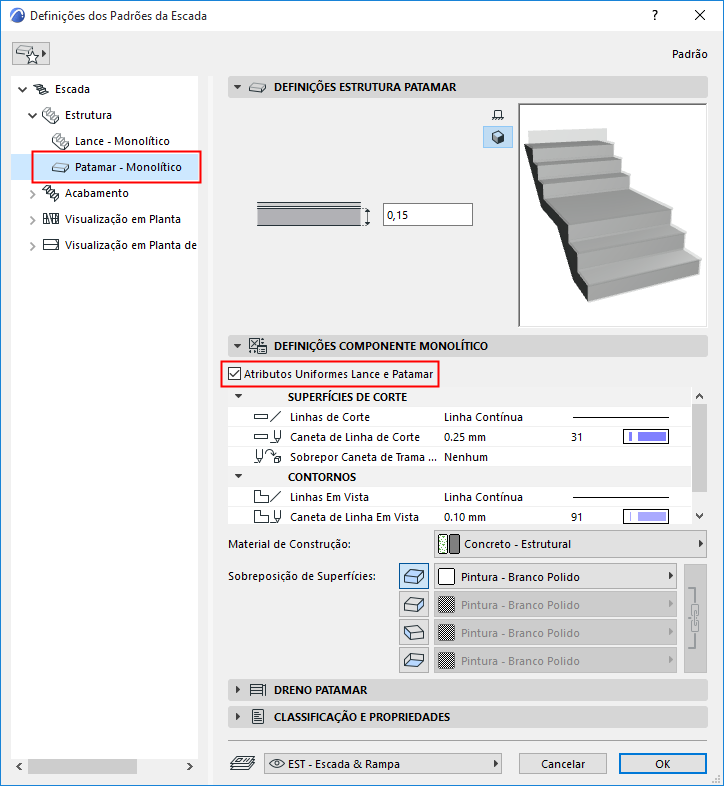

Marque a caixa de seleção Atributos Uniformes de Lance e Patamar para aplicar os mesmos atributos às estruturas monolíticas (Lance e Patamar).

Nota: A caixa de seleção "Atributos Uniformes" aplica-se apenas aos atributos da Estrutura, não a sua espessura.

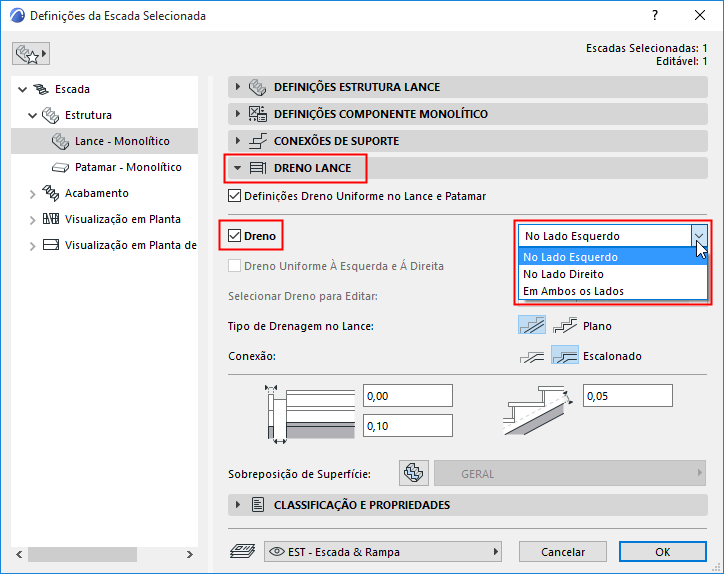

Dreno no Lance/Dreno no Patamar

Este painel está disponível apenas para estruturas Monolíticas.

Marque Dreno para colocar um Dreno no lado esquerdo e/ou direito da estrutura da Escada (disponível tanto para Lance como para Patamar).

Marque Definições de Dreno Uniforme no Lance e Patamar para aplicar as definições a ambas as estruturas da Escada.

Para o Dreno Lance:

•Escolha o Tipo de Dreno (Plano ou Escalonado) para Lance e Conexões. Essa definição será usada para o Dreno do Patamar, se houver.

Defina os valores de largura/profundidade do Dreno, conforme aplicável, e um afastamento opcional.

Se necessário, aplique uma Superfície Sobreposta ao Dreno.

Escadas Monolíticas com Dreno em Ambos os Lados
