Estrutura da Viga do Patamar

Essas definições estão disponíveis se você escolher um tipo de estrutura de Viga para o Patamar.

Ver Escolher o Tipo de Estrutura.

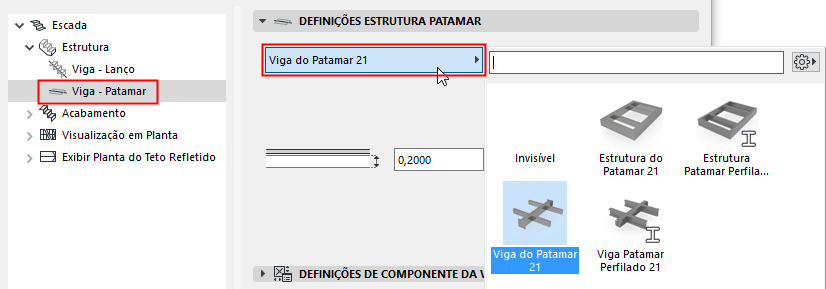

Escolha uma estrutura de suporte do Patamar para a Escada, que pode ser do tipo Viga ou do tipo Grelha. Componentes Em Perfil para o Patamar também estão disponíveis.

No painel abaixo, configure a estrutura escolhida.

Vigas Primária e Secundária do Patamar

•As Vigas Primárias do Patamar serão conectadas automaticamente às Vigas do Lance, conforme configurada nas Definições da Estrutura do Lance.

Ver Terminações e Conexões de Escada.

•As Vigas Secundárias (Adicionais) podem ser adicionadas paralelamente aos lados do Patamar. As Vigas Secundárias não se ligam automaticamente às Vigas do Lance.

Consulte Adicionar/Editar Vigas Secundárias para mais informações.

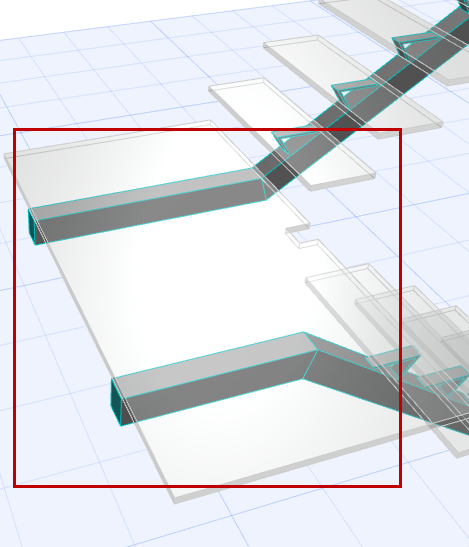

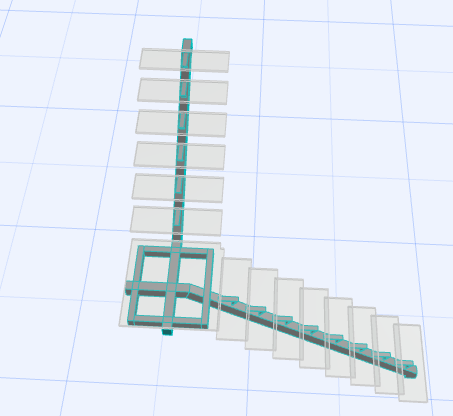

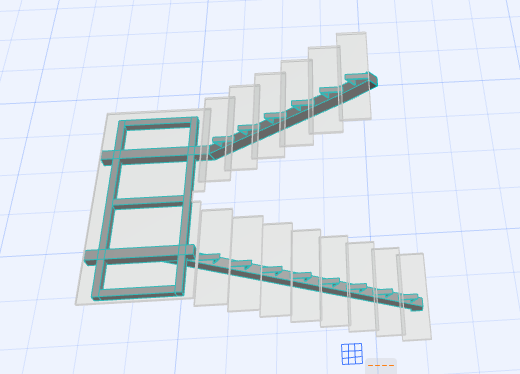

Patamares com Vigas Primárias e Secundárias

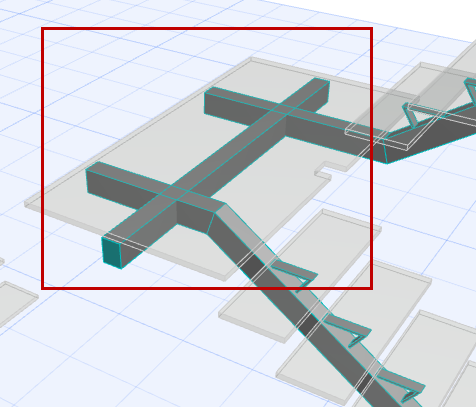

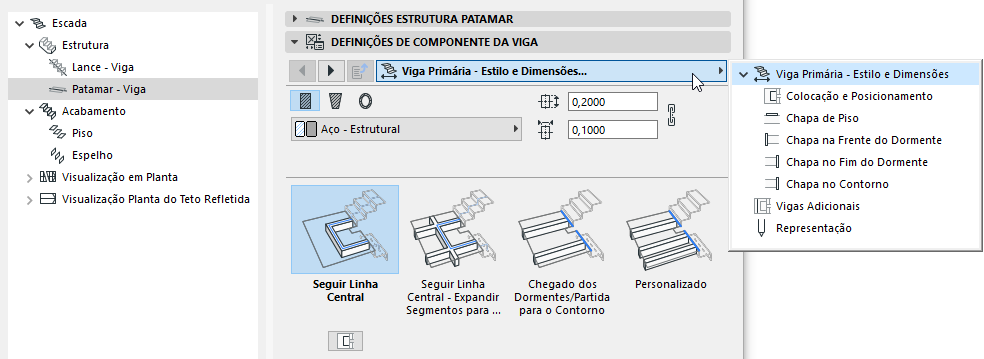

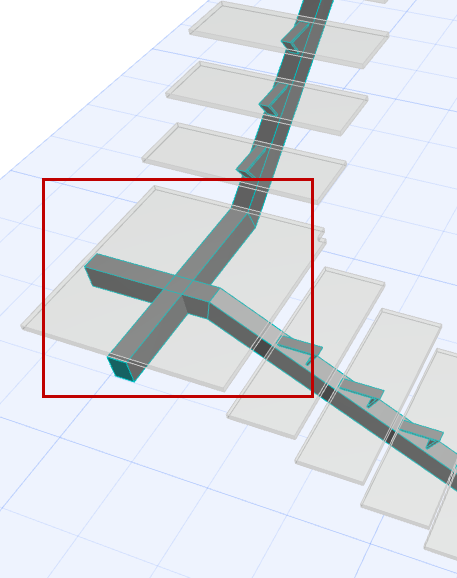

A Viga Primária geralmente segue a Linha Central da Escada, mas você também pode escolher um caminho para a Viga diferente (use a aba Viga Primária - Estilo e Dimensões):

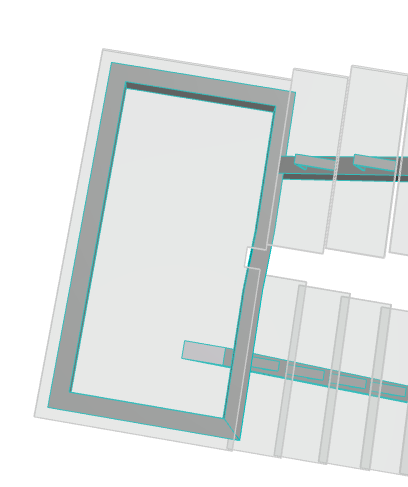

Estrutura do Patamar (Viga Primária)

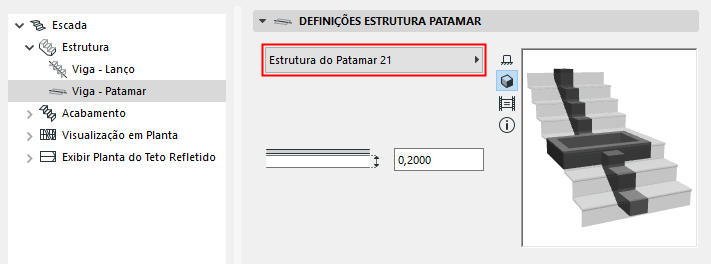

Você pode escolher uma Estrutura para suportar os Patamares da Escada. Como outras vigas primárias, o componente Estrutura do Patamar se conecta automaticamente ao suporte do Lance, conforme definido nas Definições da Estrutura do Lance.

Consulte Terminações e Conexões de Escada.

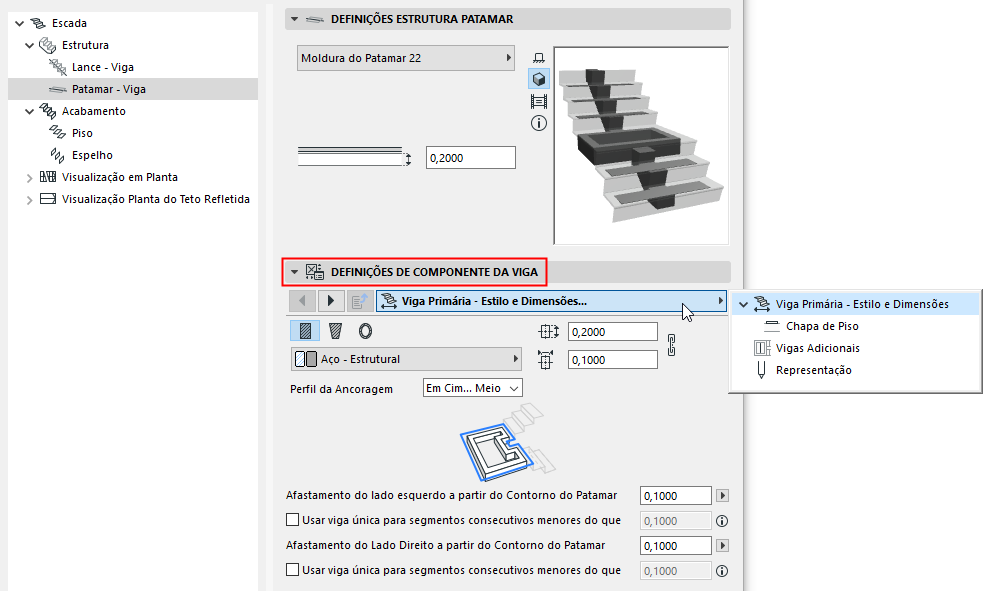

Use as Definições de Componente de Viga para configurar a Estrutura do Patamar:

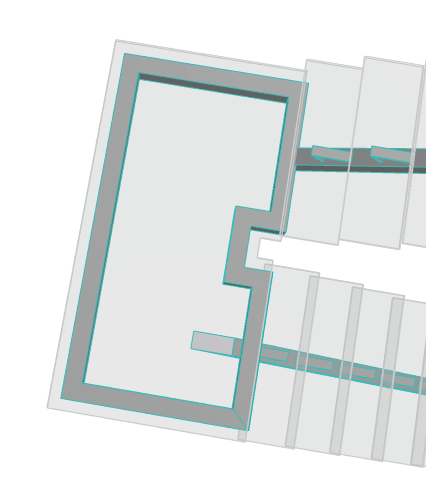

•Por padrão, a Estrutura do Patamar segue o contorno do Patamar.

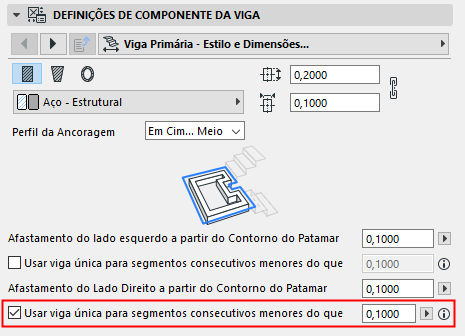

•No entanto, você pode usar as Definições da Viga para ajustar o contorno para que este ignore os segmentos do Patamar que são menores que um certo comprimento:

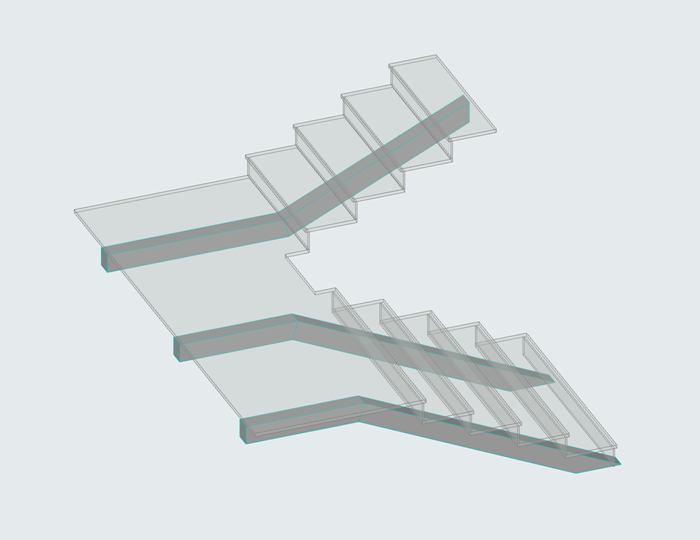

Viga do Patamar Personalizada (Viga Primária)

Use esta função quando o Lance da Escada abaixo do Patamar usa um número diferente de Vigas do que o Lance acima do Patamar. (Você pode definir Vigas separadamente para cada Estrutura do Lance no modo Editar.)

Para colocar uma viga do patamar personalizada:

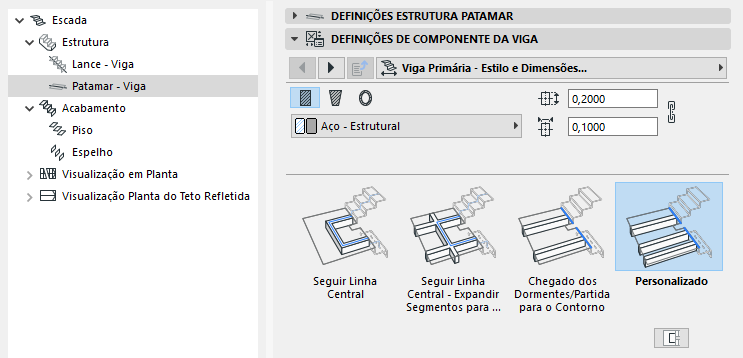

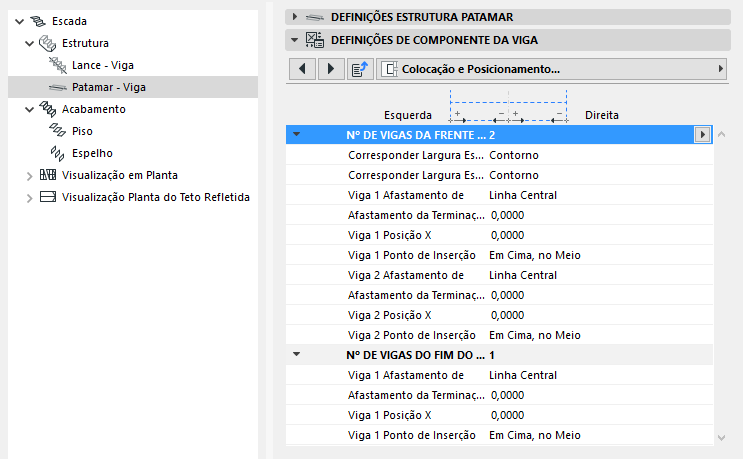

1.Escolha Personalizar a partir da página Definições da Viga (Vigas Primário - página da aba Estilo e Dimensões).

2.Mude para a página da aba Colocação e Posicionamento.

3.Digite o número de Vigas para ser colocada.

4.Insira os valores de posição e afastamento para a Viga(s) personalizada(s) do Patamar.

Como estas Vigas personalizadas são Vigas primárias, estas podem se conectar aos suportes dos Lances.

Adicionar/Editar Vigas Secundárias

Para adicionar Vigas adicionais (Secundárias), você deve usar o Modo de Edição. (Vigas Secundárias estão posicionadas de acordo com a geometria do Patamar existente e, portanto, devem ser adicionadas a uma Escada inserida no modelo e selecionada.)

1.Selecione a Escada e entre no modo de Edição. (Consulte Entrar no Modo de Edição.)

2.Selecione a Estrutura do Patamar e abra as Definições da Estrutura.

3.No painel Definições do componente Viga, abra a aba Vigas Adicionais.

4.Marque Ativar Vigas Secundárias (se já não estiver marcada).

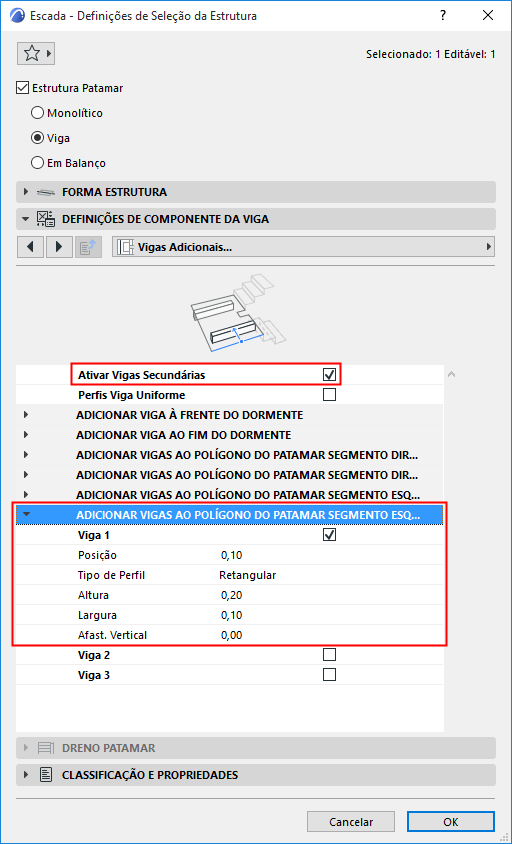

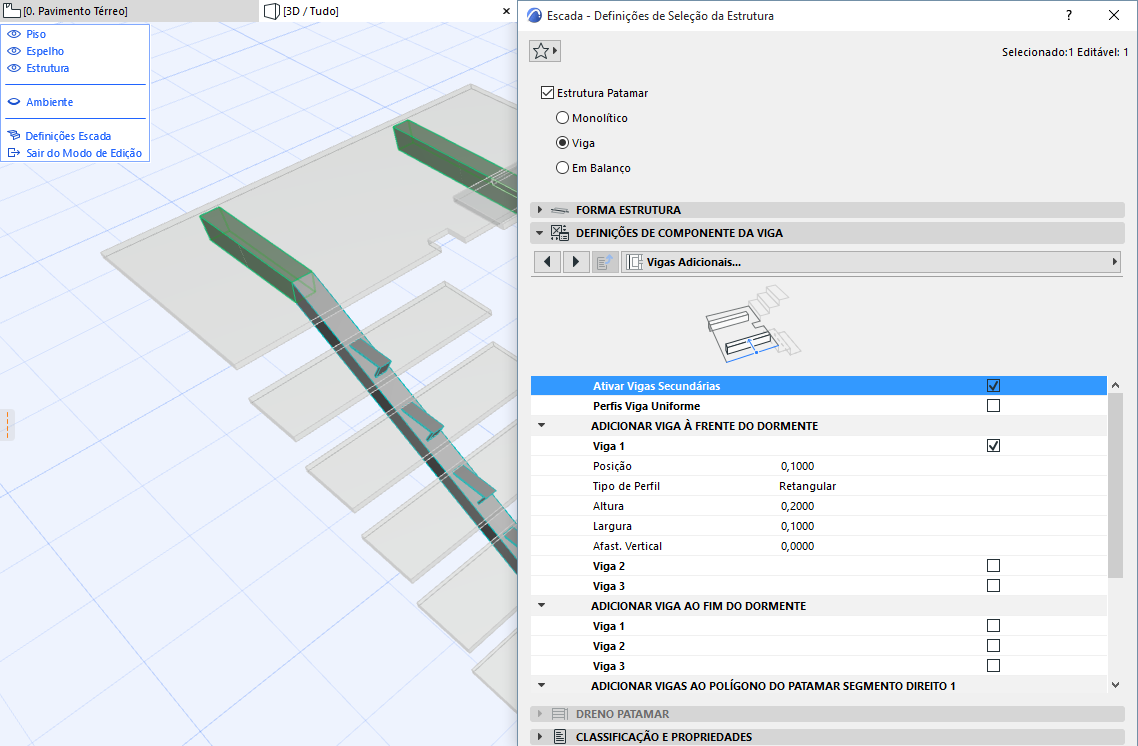

Adicionar Vigas Secundárias no Modo de Edição

5.Use as caixas de seleção e definições para adicionar Vigas Secundárias a um ou mais segmentos do polígono do Patamar.

A(s) viga(s) secundária(s) são colocadas. Use o modo de Edição para esticá-las e movê-las conforme necessário, usando os pontos quentes editáveis.

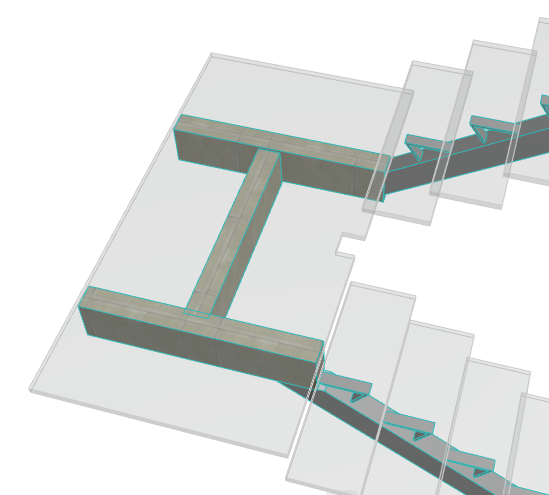

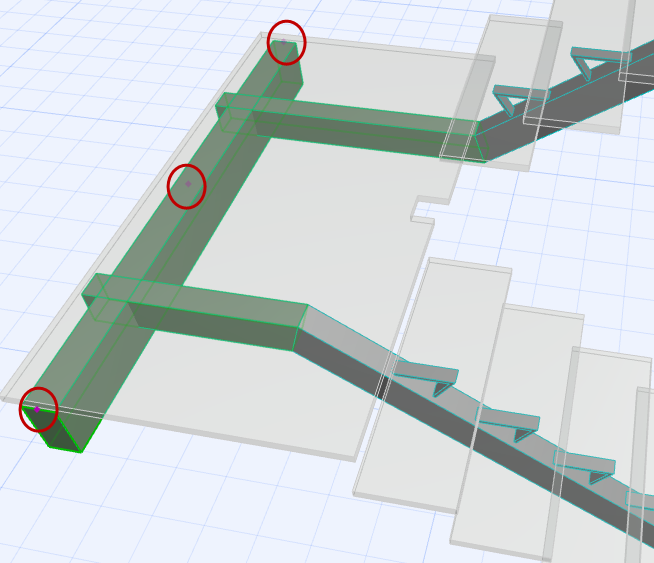

Modificar a Viga Secundária graficamente no Modo de Edição

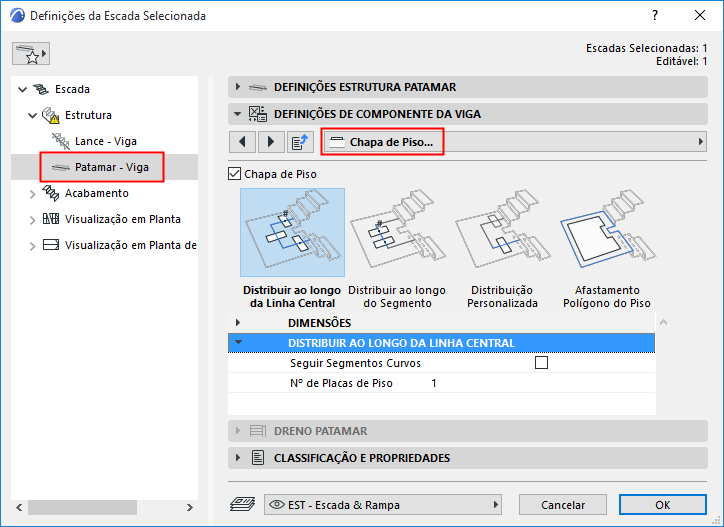

Adicionar Chapas de Piso na Viga do Patamar

Chapa de Piso na Viga do Patamar
