Estrutura Em Balanço de Lance e Patamar

Essas definições estão disponíveis se você escolhe um tipo de Estrutura em Balanço para o Lance e/ou Patamar.

Consulte Escolher o Tipo de Estrutura.

Escolha um tipo de componente em Balanço – por exemplo, Suporte ou Bloco.

Use o Painel Componentes Em Balanço para configurar a estrutura escolhida:

•Defina a estrutura em balanço à esquerda, direita ou em ambos os lados da Escada

•Adicione uma Chapa de Piso opcional


Use o Modo de Edição para adicionar uma Fixação de Parede opcional para Lance ou Patamar, conforme mostrado abaixo:

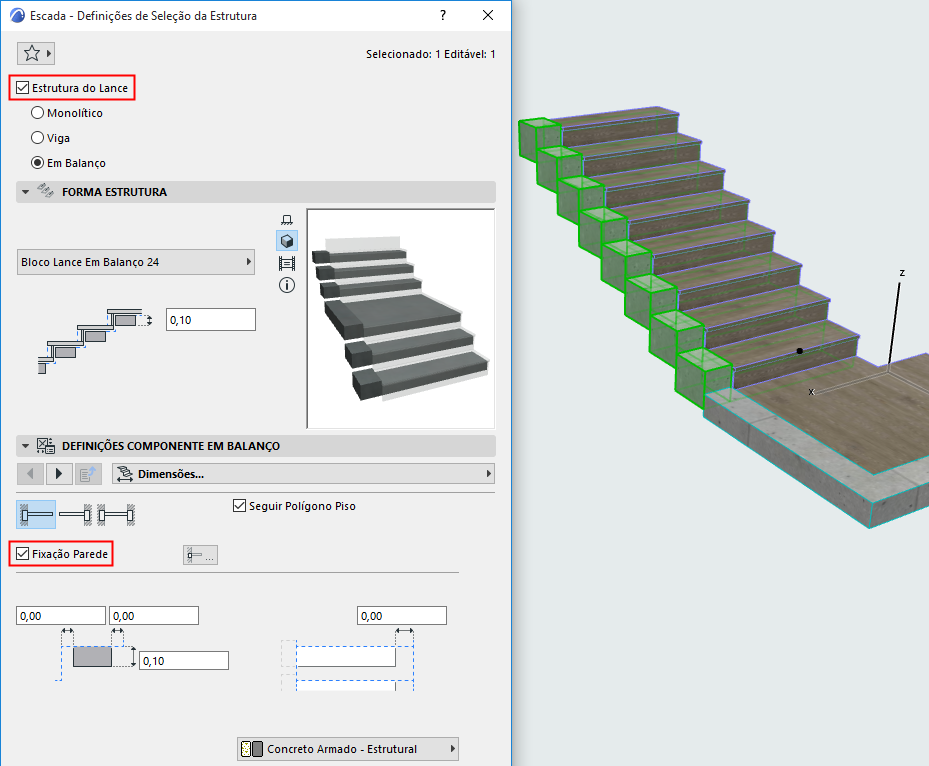

Adicionar ao Lance Em Balanço a Fixação na Parede (Selecione e Edite a Estrutura do Lance no Modo de Edição)

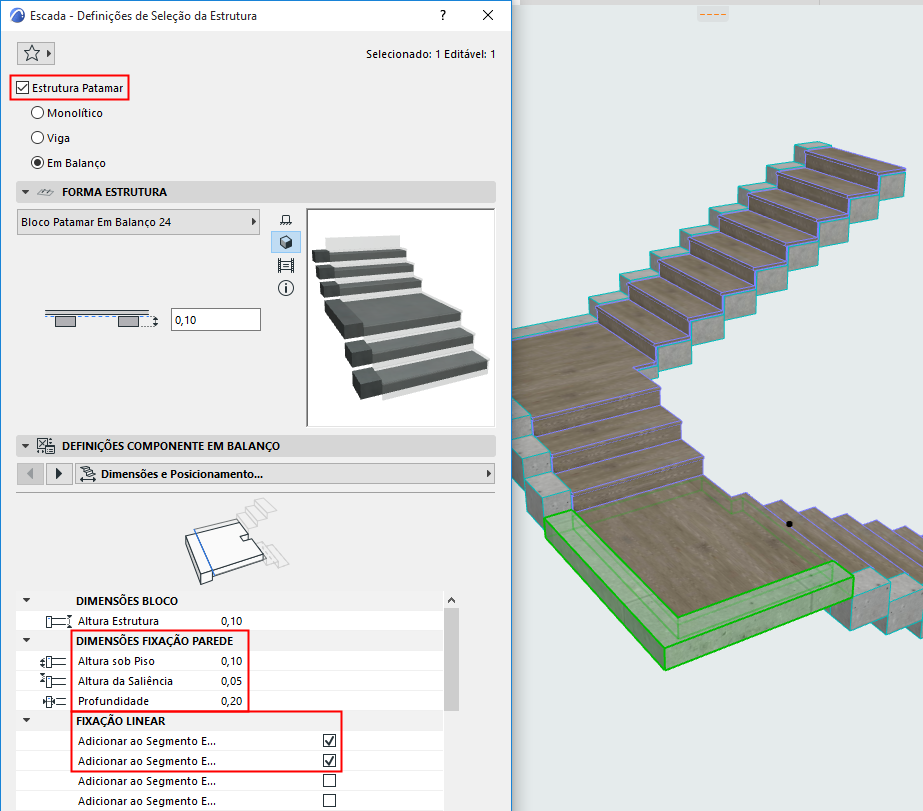

Adicionar Fixações Lineares aos Segmentos de Patamar em Balanço (Selecione e Edite a Estrutura do Patamar em Modo de Edição)
