Definir Estrutura de Pilar/Segmento
Selecione um segmento de Pilar ou um Pilar.

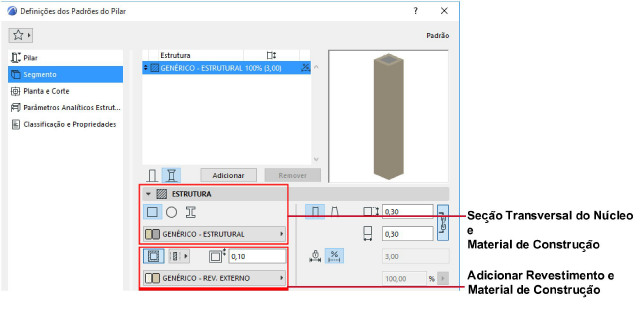

Use o painel Estrutura das Definições de Pilar (página Segmento) para estabelecer suas propriedades de estrutura e seu comprimento (fixo ou flexível).
Para um segmento selecionado: essas Definições também estão disponíveis no modo de Edição de Pilar.
Seção Transversal
Clique em um ícone para definir a seção transversal do segmento.
•Retangular
•Círcular
•Perfil Complexo
Material de Construção
Para um Pilar Retangular ou Circular:
•Use o pop-up para escolher o seu Material de construção.
•Adicione um revestimento opcional. (Consulte também Núcleo e Revestimento.)
Para um Pilar de Perfil Complexo:
•Use o pop-para escolher o perfil.
Nota: Este pop-up mostra apenas os perfis cujo controle “Usar Com” inclui Pilar. Perfis são definidos em Opções > Atributos do Elemento > Gestor de Perfil.
Comprimento de Segmento (Fixo ou Flexível)
Para cada segmento selecionado: Defina seu comprimento como fixo ou flexível, clicando no ícone correspondente no painel Estrutura.

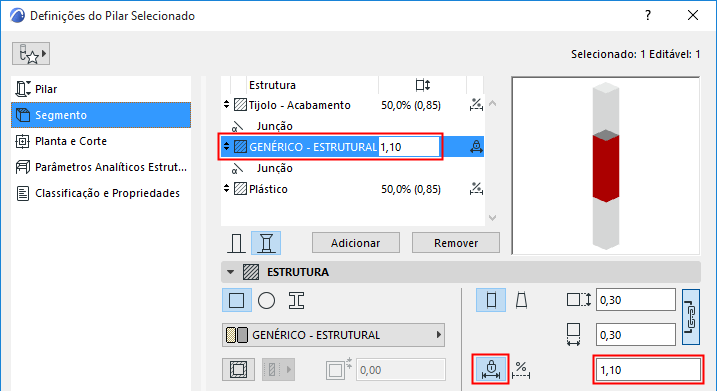

•Para segmento de comprimento fixo: Defina o comprimento. Esse comprimento permanecerá inalterado, mesmo se a coluna encurtar ou alongar. (Você também pode inserir o comprimento de um segmento selecionado na lista Estrutura.)

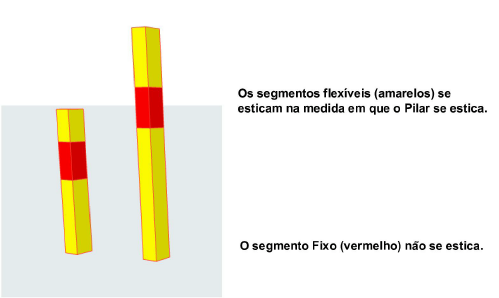

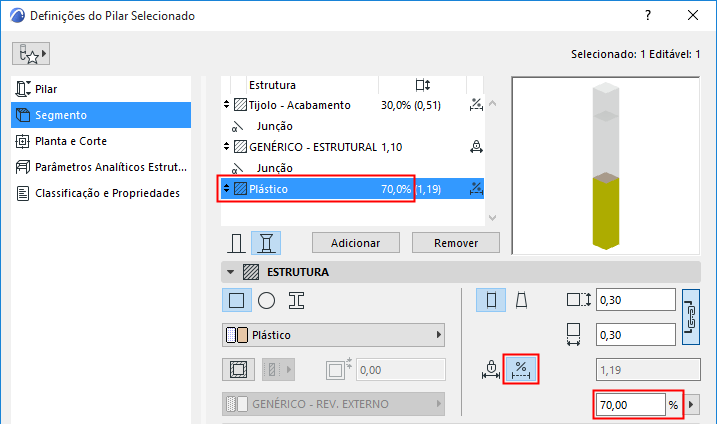

•Para um segmento flexível: Defina seu comprimento como uma porcentagem de todos os segmentos flexíveis. (Os segmentos flexíveis juntos somam 100%.) O comprimento do segmento irá encurtar ou alongar de acordo com o esticamento ou encolhimento do Pilar.
Comprimento de Segmento - Editar em 3D

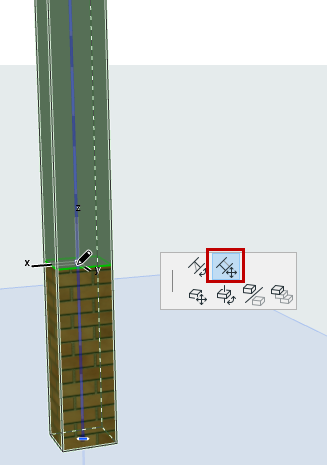

1.Selecione o Pilar na janela 3D.
2.Clique no ponto quente da Junção (no eixo de referência do Pilar).
3.Na paleta de contexto, use a opção Mover Junção de Segmento para ajustar o comprimento do segmento.
Nota: Se você arrastar o ponto quente para o ponto quente do segmento adjacente, isso faz elimina o segmento por completo.
