Selecionar e Modificar Furos da Viga

Modificar Furo Único

1.Faça um dos seguintes procedimentos:

•Com a ferramenta Seta ativa, clique no centro do furo.

•Com qualquer outra ferramenta ativa, clique em Shift no centro do furo.

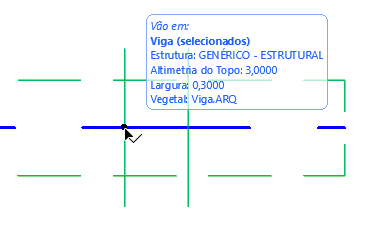

Agora o furo está selecionado.

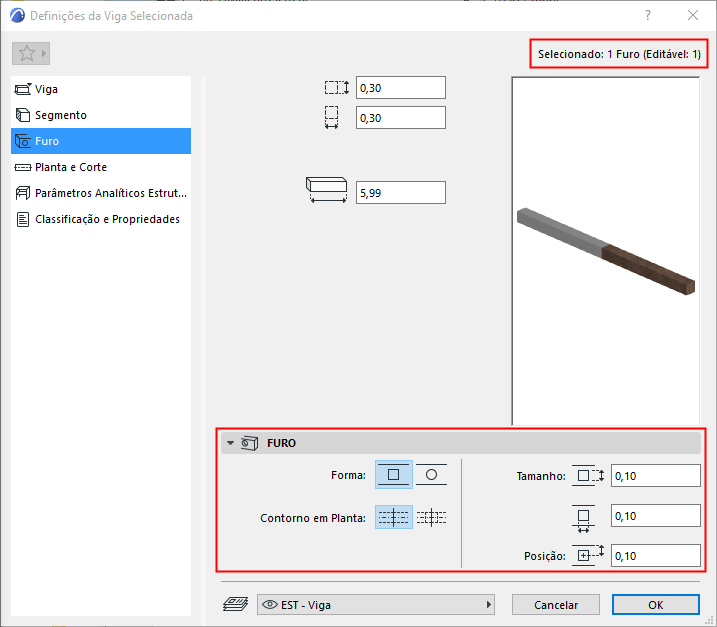

2.Abra Seleção Definições de Viga - Painel Furo para modificar a forma e o tamanho do furo selecionado (ou use os controles na Caixa de Informações).

•Forma: Retangular ou Circular

•Contorno em Planta: Escolha o símbolo em planta: mostrar o contorno ou mostrar apenas o eixo

•Tamanho: Introduza a dimensão horizontal e vertical do Furo. Para um furo circular, indique o diâmetro.

•Posição: Distância do centro do Furo a partir do topo da Viga.

Modificar todos os Furos

1.Selecione a Viga. Todos os furos da Viga também são selecionados.

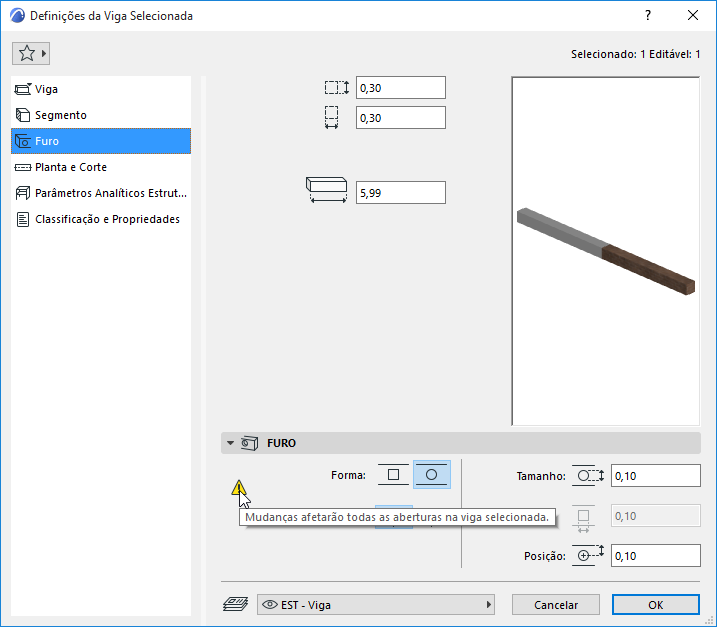

2.Abra as Definições de Seleção da Viga - Painel Furo para modificar todos os furos da Viga simultaneamente (ou use os controles na Caixa de Informações).

Mover Graficamente o Furo da Viga

•Mova um furo lateralmente ao longo da Viga (em Planta ou 3D)

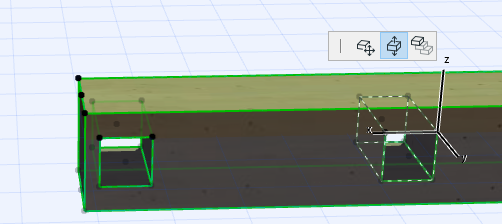

•Move um furo para cima e para baixo ao longo do Eixo Z (3D)

Furos em Vigas Curvas

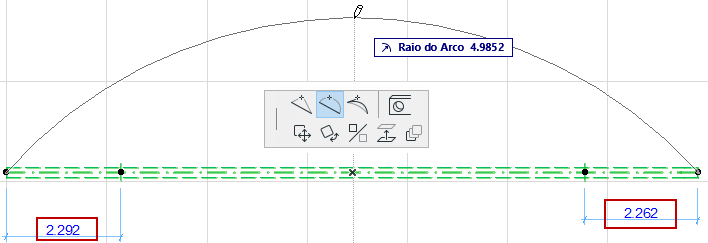

Supondo que você tenha inserido furos em uma viga reta (a partir de distâncias de qualquer um dos lados), e então você curva esta viga (conforme desenho abaixo).

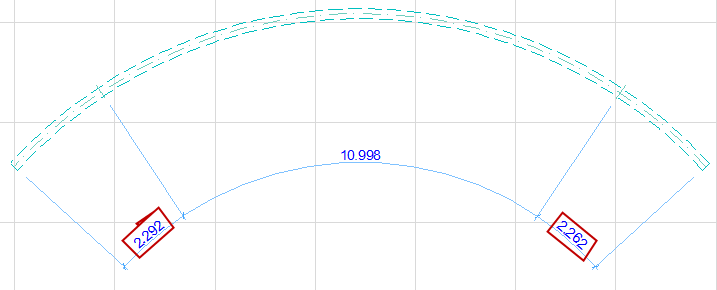

A caixa de diálogo Posição de Aberturas da Viga permite selecionar como os furos se comportarão em sua nova posição na viga curva:

Manter distância: As distâncias medidas a partir das terminações da viga mais próximas dos furos (medida ao longo do arco do centro da viga) permanecem inalteradas.

Manter proporção: Os furos permanecem na mesma distância proporcional das terminações da viga como antes.
