Definições de Ferramenta Viga: Pré-visualização e Posicionamento
A caixa de diálogo Definições Viga é dividida em cinco páginas.
A seção Pré-visualização permanece visível em todas as páginas e reflete suas modificações nas definições. Para uma Viga multissegmentada, a seção Pré-visualização inclui em suas definições Estrutura.
Navegue entre as páginas usando a estrutura de árvore à esquerda:

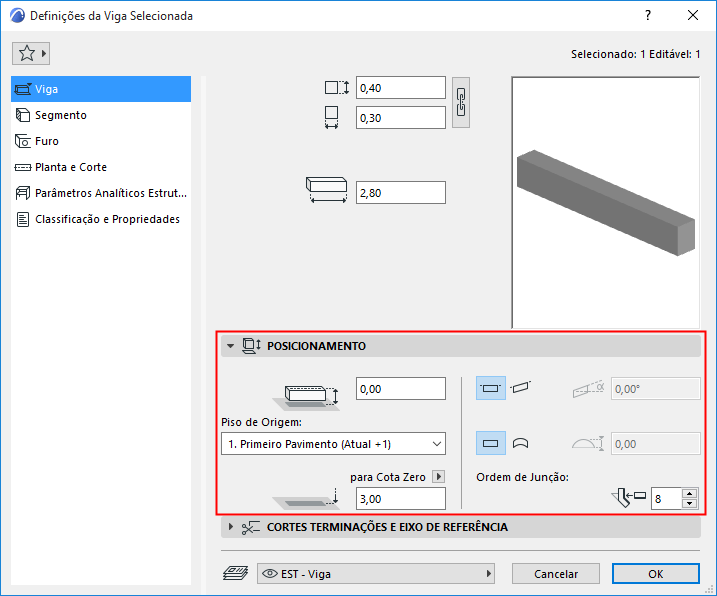

Para uma Viga Individual (segmento único), insira seus valores de geometria:
Largura/Altura Viga
•Use o ícone Corrente para restringir ao mesmo valor
Comprimento Viga
•Comprimento padrão (segmento)
Afastamento ao Piso de Origem
Desloque o eixo de referência da Viga em relação ao Piso de Origem.
Piso de Origem
Consulte Piso de Origem.
Linha de Referência da Elevação [ao nível de Referência]
Calcula a elevação atual do eixo de referência da Viga, medida a partir do nível de Referência (por padrão, este Nível de Referência é a Cota Zero).
Para Vigas Inclinadas, esta elevação é medida a partir do ponto de partida do eixo de referência da Viga.
Clique na seta pop-up para alterar o Nível de Referência, se necessário.
Notas:
–Os níveis de referência são definidos em Opções > Preferências do Projeto > Níveis de Referência.
–Este é um valor calculado, não um vínculo. Se você alterar o nível de referência, a Viga não vai mudar a sua posição.
Para informações gerais sobre o nível, consulte Preferências de Níveis de Referência.
Horizontal ou Inclinada
Consulte Criar uma Viga Inclinada.
Geometria da Viga na direção Z.
•Para uma Viga curva verticalmente, insira sua altura de Arco/Corda.
Consulte Curvar uma Viga Verticalmente.
Ordem de Junção
Um número de Ordem de Junção mais alto tem prioridade sobre o inferior.
A ordem de Junção é relevante
•quando duas Vigas cujos Materiais de Construção têm a mesma prioridade se encontram
•quando 3 ou mais Vigas se encontram em uma junção: a Ordem da Junção determina quais das Vigas serão unidas primeiro
