Sobreposições Gráficas Pelo Estado de Renovação

O ARCHICAD é fornecido com Estilos de Sobreposição predefinidos para cada um dos três Estados de Renovação.

Para alterar os estilos padrão, use a caixa de diálogo Regras de Sobreposição Gráfica (Documentação > Sobreposições Gráficas > Regras de Sobreposição Gráfica).

Ver Regras de Sobreposição Gráfica.

Nota: A caixa de diálogo Regras de Sobreposição Gráfica está também disponível a partir da caixa de diálogo das Opções de Filtro de Renovação (clique na opção “Regras de Sobreposição Gráfica”).

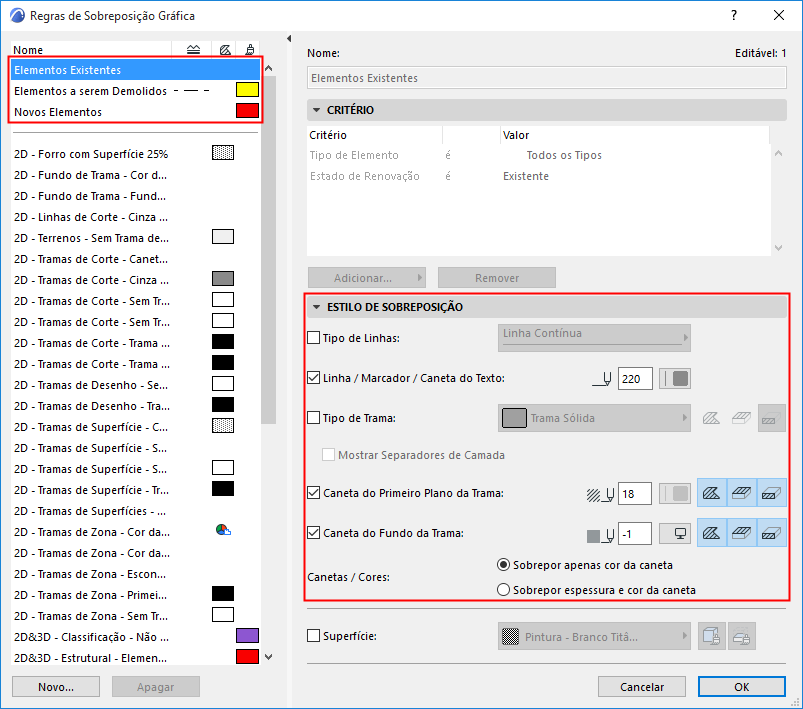

As três primeiras Regras (na parte superior esquerda da caixa de diálogo) correspondem aos três Estado de Renovação: A Construir, Existente, e A Demolir.

Selecione a regra para a qual deseja redefinir o estilo de Sobreposição.

Para regras baseadas na Renovação, o painel "Critério" não é editável. (Estado de Renovação é atribuído a elementos do modelo individualmente, em vez de por critérios.)

Use o painel Estilo de Sobreposição para ajustar as definições de estilo para cada regra de Renovação:

•Tipo de Linha

•Linha/Marcador/Caneta de Texto

•Tipo de Trama

•Caneta de Trama do Plano da Frente

•Caneta Fundo da Trama

•superfície

Para mais detalhes, ver Definir Estilo de Sobreposição.

Consulte Também Exceções: Quando as Sobreposições Não se Aplicam.

Adicionalmente às definições de sobreposição aqui enumeradas, poderá pretender incluir uma ou mais definições de sobreposição adicionais no seu Filtro de Renovação. Elas podem ser escolhidas na caixa de diálogo Opções de Filtro de Renovação.

Ver Acrescentar Sobreposições Adicionais ao Filtro de Renovação.
