Visualização em Planta (Definições do Elemento)
Relevante para Parede, Viga, Pilar, Cobertura, Membrana, Morph.
Use o menu Visualização em Planta no Painel Planta e Corte da caixa de diálogo de definições dos elementos.
As opções variam dependendo do elemento.
Vista, Corte e Projeção
Mostra o plano cortado do modelo 3D do elemento (p.ex. como corte ao nível do Plano de Corte em Planta) e a sua parte superior (ou seja, a parte do elemento que fica acima do Plano de Corte em Planta) e a parte em vista (para baixo).
Nota: “Vista, Corte e Projeção” é a opção por padrão para paredes e pilares complexos ou inclinados, e para todas as coberturas e vigas.
Vista e Corte
Mostra a área em corte do modelo 3D do elemento e a parte em vista (para baixo).
Se selecionar qualquer uma destas opções “projetadas” (Vista, Corte e Projeção ou Vista e Corte), você pode definir a extensão da Projeção, utilizando as opções Mostrar Projeção.
Para mais informações, consulte Mostrar Projeção.
Só é visualizada a área em corte, ao nível do Plano de Corte em Planta. (Disponível para elementos construtivos; indisponível para janelas ou portas.
Estão disponíveis mais algumas opções abstratas:
Corte Simbólico
(Apenas disponível para Paredes retas simples, Aberturas, e para pilares verticais ou complexas.)
Toda a projeção em planta é visualizada em corte, utilizando os atributos da linha e trama de corte, independentemente da posição vertical do elemento.
Esta opção só está disponível se o controle Mostrar nos Pisos estiver definido como Apenas no Piso de Origem. As definições do Plano de Corte em Planta não afetam a visualização destes elementos.
Tudo em Vista

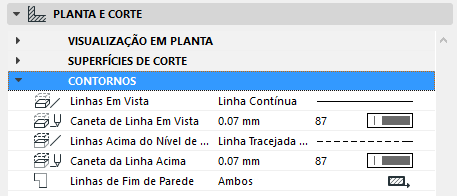

Todo o contorno do elemento é visualizado, com os atributos de contorno. (Os atributos são definidos para cada elemento, utilizando os controles “Contorno” do painel Planta e Corte.)
Tudo em Projeção
Todo o contorno do elemento é visualizado, com os atributos da projeção superior. (Os atributos são definidos para cada elemento, utilizando os controles “Contorno” do painel Planta e Corte.)
