Exibição dos Marcadores de Cortes nas Planta

Exibição da Linha de Corte e Marcador

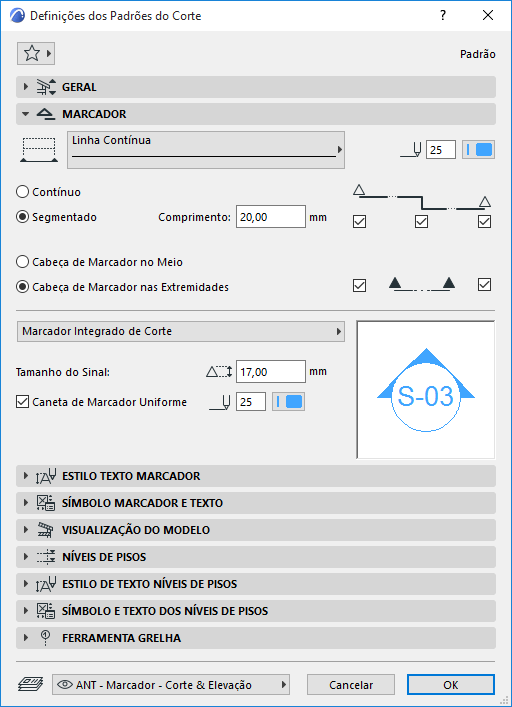

Para personalizar os atributos da Linha de Corte e marcador, use as Definições de Corte.

Ver Painel Marcador e Símbolo do Marcador e do Painel de Texto.

Realçar Marcadores de Origem

 Os Marcadores de Origem distinguem-se na tela por uma trama semi-transparente opcional. (Use Visualização > Opções de Visualização na Tela > Realçar Marcadores de Origem para ativar ou desativar esta trama para todos os Marcadores de Origem. A cor desta trama pode ser definida em Opções > Ambiente de Trabalho > Opções de Tela.)

Exibição das Linhas Limite e Linha de Elementos Distantes

Tanto a Linha Limite de Corte como a linha de Elementos Distantes são elementos apenas para visualização na tela que indicam a “Região do Marcador”.

•Para mostrar ou esconder as linhas limite de Corte e as linhas limite de Elementos Distantes na Planta, utilize o comando em Visualização > Opções de Visualização na Tela > Região do Marcador.

•Para alterar estas linhas/cores, utilize o comando em Opções > Preferências do Projeto > Opções de Tela.

Para mais informações, ver Visualização de Linhas de Região do Marcador.
