Aparência do Modelo (Vistas do Tipo Corte)

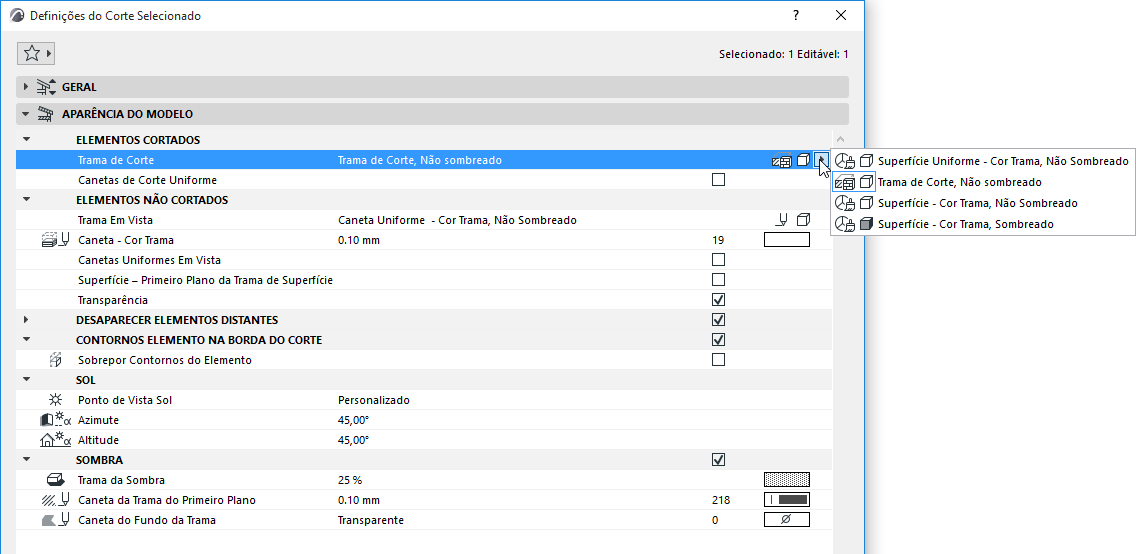

Use o Painel de Aparência do Modelo das Definições de Corte para estabelecer a aparência do modelo em uma vista do tipo Corte.
Disponível para Recursos do tipo Cortes e Elevações, Documentos 3D e Elevações Interiores.
Use os seguintes controles:
Desaparecer Elementos Distantes
CONTORNOS ELEMENTO NA BORDA DO CORTE/ELEVAÇÃO
Consulte também:
Nota sobre Trama Transparente na Saída do Plotter
Escolha como exibir os elementos cortados nesta Seção.
Nota: Para Elevações e Elevações Interiores: Você pode esconder completamente elementos cortados desmarcando a caixa Elementos Cortados.
|
TRAMA DE CORTE DOS ELEMENTOS NO CORTE |
|
|
Superfície Uniforme - Cor Trama,

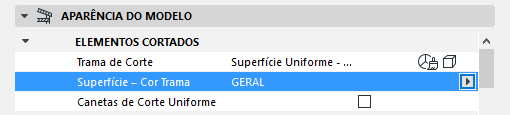

Use uma única superfície para exibir todos os Elementos Cortados. Use a Superfície - Controle da Cor da Trama para escolher a cor.
|
|
|

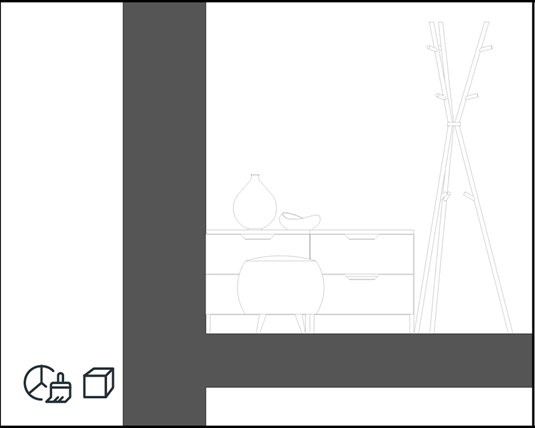

Trama de Corte, Não sombreado
Trama de Corte de material de Construção |
|
|
Superfície - Cor Trama, Não Sombreado

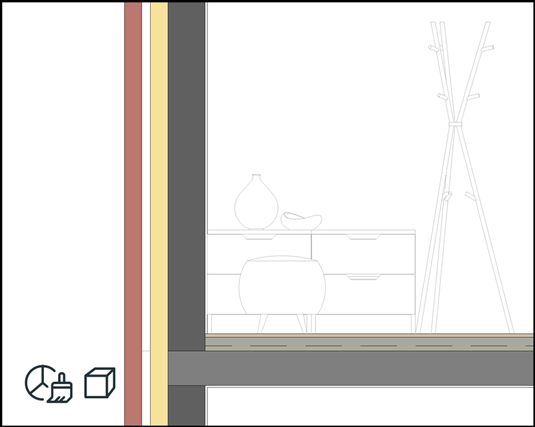

Superfície de Material de Construção |
|
|
Superfície - Cor Trama, Sombreado
Superfície de Material de Construção |
|
Canetas de Corte Uniforme
Use as mesmas canetas para todos os elementos cortados (caneta de linha em corte e canetas de trama de primeiro plano/fundo, conforme aplicável).
Escolha atributos de trama para elementos não cortados.
Nota: Ao aplicar tramas pode resultar no aumentar dos tempos de reconstrução de modelos grandes. Se isto representar um problema, selecione “Nada”.
|
TRAMA EM VISTA DE ELEMENTOS EM CORTE |
|
|

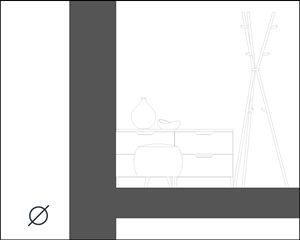

Nada
Nenhuma cor é aplicada às superfícies em vista. |
|
|
Caneta Uniforme - Cor Trama, Não Sombreado

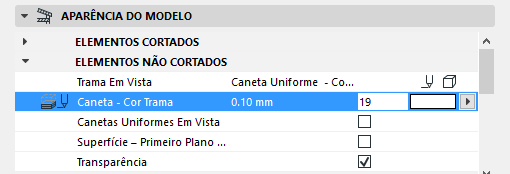

Trama em todas as superfícies em vista com uma única cor. Use o controle Cor da Caneta da Trama para escolher a cor.
|
|
|
Superfície - Cor Trama, Não Sombreado
Superfície do Material de Construção (sem efeito de sombreamento) |
|
|

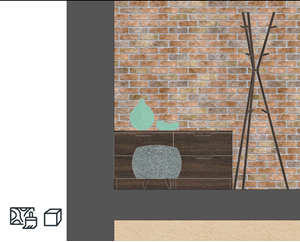

Superfície – Trama da Textura, Não Sombreado
Superfície mais textura do Material de Construção (sem efeito de sombreamento) |
|
|
Superfície - Cor Trama, Sombreado
Superfície de Material de Construção (com efeito de sombreamento) |
|
|

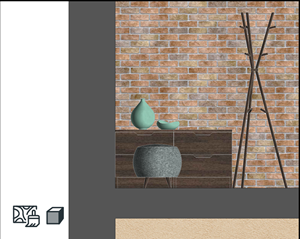

Superfície – Trama da Textura, Sombreado
Superfície mais textura do Material de Construção (com efeito de sombreamento) |
|
Canetas Uniformes Em Vista
Todas as linhas em vista usam a mesma caneta. Escolha a caneta desejada no seletor Caneta de Linha em Vista, abaixo.
Superfície – Primeiro Plano da Trama em Vista
Ative também o primeiro plano da Trama em Vista da superfície. (Pode ser definido para cada atributo de Superfície.)
Transparência
Exibir superfícies transparentes (por exemplo, vidro) como transparentes.
Desaparecer Elementos Distantes
Marque esta caixa para dividir a Seção em áreas “proximo” e “distante”.
Você pode então diferenciar a área distante aplicando uma trama separada para esta.
Para definir o limite onde termina “perto” e “distante”, vá para a Planta e arraste a linha de marcador “distante”.
A linha do marcador “distante” é um elemento apenas na tela.
•Mostrar ou esconder em Visualização > Opções de Visualização na Tela > Região do Marcador
•Altere o seu tipo/cor de linhas em Opções > Ambiente de Trabalho > Opções de Tela, em Cor do Marcador de Origem.
CONTORNOS ELEMENTO NA BORDA DO CORTE/ELEVAÇÃO
Marque esta caixa para aplicar um contorno a qualquer elemento exibido que se estenda além do limite horizontal do Corte.
Este contorno marca o limite do elemento, como é mostrado no corte, embora o elemento realmente não termine aí.
Escolha um Tipo de Linha e de Caneta para o contorno.
Selecione uma das duas posições possíveis do Sol, em relação à Linha de Corte/Elevação:
•Como na Janela 3D: utilize esta opção para manter a posição do Sol, definida na caixa de diálogo Definir Perspectivas/Projeções 3D.
Consulte Também Janela 3D.
•Personalizado: use os controles Azimute/Altitude para definir uma posição personalizada do Sol para este Corte/Elevação.
Nota: Estes valores personalizados apenas se aplicam a este Corte/Elevação e são calculados de modo distinto dos valores definidos na caixa de diálogo de Projeção 3D/Definir Perspectivas.
Azimute Solar
O valor de Azimute é um valor de ângulo em graus. A linha que está em ângulo reto em relação à linha de Corte/Elevação representa zero grau. À medida que se aumenta o azimute, através do aumento do valor deste do ângulo, o Sol desloca-se para a direita - significando que as sombras começam a alongar-se para a esquerda das superfícies que projetam sombra.
Se você não desejar que a face visível do edifício seja coberta pela sombra, deverá usar um valor Azimute entre -90 e +90 graus.
Marque esta caixa para ativar as sombras (ou efeito da Sombra).
As sombras não têm contornos, mas você pode personalizar sua aparência.
Escolha uma Trama e uma Caneta da Trama para a Sombra. Estas podem ser diferentes para elementos em Vista e Distantes.
Nota: Se a sua trama estiver definida para qualquer uma das opções de “Sombreamento” você não poderá personalizar a Trama de sombra ou suas canetas.
Nota sobre Trama Transparente na Saída do Plotter
Os Plotters não suportam Tramas Transparentes. As tramas do tipo textura, sombras e sombreamentos são baseados na Trama transparente - estas aparecerão como Tramas Sólidas na saída do plotter.
Nas tramas baseadas na Cor da Superfície, sombras e sombreamentos são criados usando a mistura de cores e não são afetados por essa limitação - estas ficarão bem na saída da plotter também.
