Edição de Linhas de Corte/Elevação/EI na Planta
Você pode esticar, afastar e quebrar todos os tipos de linhas de Corte/Elevação na Planta, como:
•a linha principal do Corte e qualquer linha de quebra
•a linha Desaparecer Distante, se houver
•a linha limite (quebra de Profundidade), se o alcance horizontal do Corte/Elevação for limitado
Afastamento do Segmento da Linha de Corte
1.Selecione a Linha de Corte.
2.Clique em qualquer lugar do segmento da linha para ser afastado.
3.A partir da paleta de contexto, escolha Afastar Aresta.
4.Arrastar e clicar no afastamento.

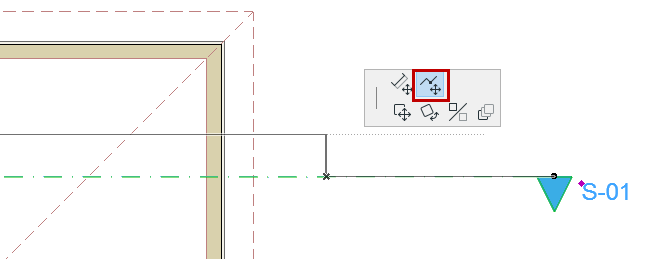

Quebrar e Deslocar Linha
1.Selecionar a Linha de Corte.
2.Clique no ponto onde você quer Inserir a quebra.
3.A partir da paleta de contexto, escolha Inserir Quebra e Afastamento.
4.Arraste e clique no afastamento o segmento quebrado.
Quebrar Todas as Linhas de Corte
Se o Corte tiver uma Linha de Limite e/ou linha de Desaparecer Distantes exibida, use o comando paleta de contexto: Inserir Quebra em Todas as Linhas para quebrar e afastar todas as linhas simultaneamente.
Alongar Linha
1.Selecionar a Linha de Corte.
2.Clique em um ponto final de qualquer segmento.
3.Da paleta de contexto, escolha Alongar.
Nota: Nas Elevações Interiores, os pontos finais da linha da EI não podem ser esticados, porque o seu comprimento depende do Contorno do Compartimento.
Consulte Visualização e Edição de Marcadores de Linhas de Elevação Interior e Região do Marcador.
Remover Quebra
Para remover uma interrupção na linha, selecione o segmento e faça um dos seguintes procedimentos:
•Use o comando Afastamento na Paleta de Contexto para realinhá-lo com outra linha do mesmo tipo
•Selecione a aresta da quebra e arraste-a para fora do limite horizontal do Corte/Elevação
