Atribuir o Estado da Reconstrução do Corte

Nota: O processo de atribuição de um estado é idêntico nos Cortes, Elevações e Elevações Interiores. O estado do Documento 3D pode ser Reconstruído Automaticamente ou Manualmente, mas não o Desenho.

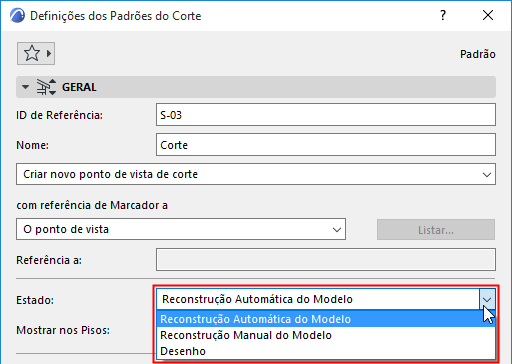

Quando cria um novo Corte, é-lhe atribuído um estado no painel Geral de Definições de Corte. Um Corte pode ter um dos três estados: Reconstruir Modelo Auto, Reconstruir Modelo Manual, e Desenho.

O estado de cada Corte define a associação e o método de reconstrução entre o Corte e o modelo em Planta.

•Nos dois estados Modelo (Reconstruir Auto e Manual), a Janela consiste em elementos de construção; quaisquer alterações efetuadas em uma Janela de Corte podem ser atualizadas na Janela da Planta, assim como na Janela 3D e em outras Janelas de Corte, e vice versa.

•Em um Corte no estado Desenho, os elementos de construção são explodidos em tramas 2D, arcos e linhas. As alterações efetuadas neste tipo de Janela não são atualizadas em outras Janelas. Você pode, no entanto, atualizar o desenho de modo a que este traduza as alterações mais recentes do modelo.

Elementos Construtivos são editáveis em ambas as janelas de corte, Reconstrução Automática e Reconstrução Manual. Você não pode criar novos elementos do modelo para a maioria dos tipos aqui, mas você pode duplicá-los, ver e modificá-los. Você pode, no entanto, criar novos Morphs e Paredes Cortinas nestas Janelas.

Nota: Se apagar um elemento de construção em uma Janela de Corte no estado Modelo (Reconstruir Auto ou Manual), este será também apagado na Planta e no modelo 3D.

Independentemente do estado do Corte, é sempre possível adicionar elementos 2D, anotações e cotas.

Para mais informações, ver Atualizar Cortes.
