Existem três formas para redefinir um Documento 3D depois de tê-lo criado. Cada método é descrito abaixo:
Redefinir Documento 3D: Abrir e Editar Vista da Origem
Redefinir Documento 3D baseado na Atual (3D ou Planta)
Redefinir Origem Usando as Definições de Documento 3D
Redefinir Documento 3D: Abrir e Editar Vista da Origem
Se a janela do Documento 3D estiver na frente:

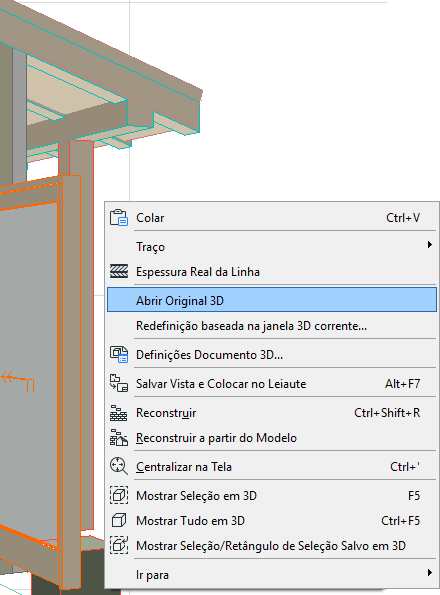

No menu de contexto, use Abrir a Origem em 3D (para projeções em 3D) ou Abril Piso de Origem (para Projeções da Planta).
Ou: clique com o botão direito do mouse no ponto de vista do Documento 3D ou na vista a partir do Navegador, depois clique no comando Abrir Vista Original:
Aplique as mudanças a partir da Vista Original:
•Editar elementos, configuração de vegetais, orientação ou projeção
•Alterar a visibilidade do elemento utilizando a Seleção/Retângulo
•Se a Vista Original é uma Janela 3D, é possível modificar as configurações de Filtros de Elementos (Visualização > Elementos Vista 3D > Filtrar e Cortar Elementos em 3D) e ajustar Planos de Corte
Utilize então o comando Redefinir e faça o seguinte:
•No menu de contexto do Documento 3D no Mapa de Projeto do Navegador

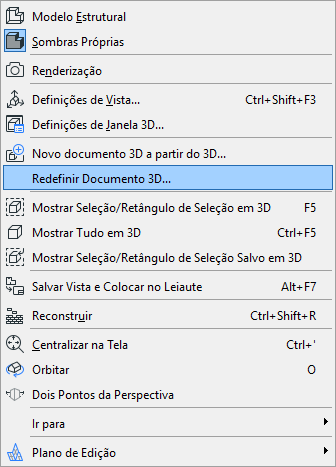

•Menu de contexto da Janela 3D ou Planta

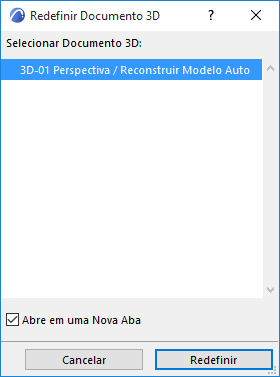

Isto chama a caixa de diálogo Redefinir Documento 3D.

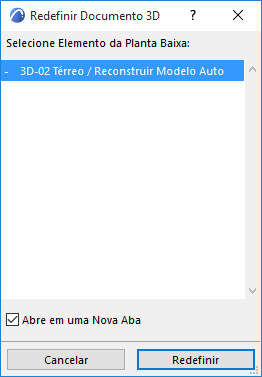

Selecione o Documento 3D, que pretende redefinir com base na janela 3D atual ou na janela da Planta atual.
Clique em Redefinir.
Um aviso lembra a você que esta operação de Redefinição não pode ser desfeita.
Clique em Redefinir de Qualquer Forma para proceder.
Redefinir Documento 3D baseado na Atual (3D ou Planta)
Acesse este comando da seguinte forma:
•Menu de contexto da janela Documento 3D
•No menu de contexto do Documento 3D no Mapa de Projeto do Navegador
•Nas Definições Documento 3D, verifique a caixa para Redefinir a projeção, planos de corte, e elementos visíveis do Documento 3D baseado na janela 3D atual (disponível para documentos 3D com base em uma projeção em 3D.)
Redefinição baseada na Projeção 3D corrente:
O Documento 3D é redefinido com base nas seguintes definições de janela 3D atual:
•A projeção 3D atual, inclui zoom
•Filtrar e Cortar Elementos para Mostrar em 3D (Visualização > Elementos Vista 3D)
•Limitações de Seleção/Retângulo
•Planos de Corte
Nota: A janela atual não é necessariamente a mesma que a da origem original do seu Documento 3D. “Atual” é o que está atualmente aberto, ou o último que foi aberto.
Redefinição baseada na Projeção da Planta corrente:
O Documento 3D é redefinido com base nas seguintes definições de Planta atual:
•Limitações de Seleção/Retângulo
•Orientação
•Zoom
•Piso
Redefinir Origem Usando as Definições de Documento 3D

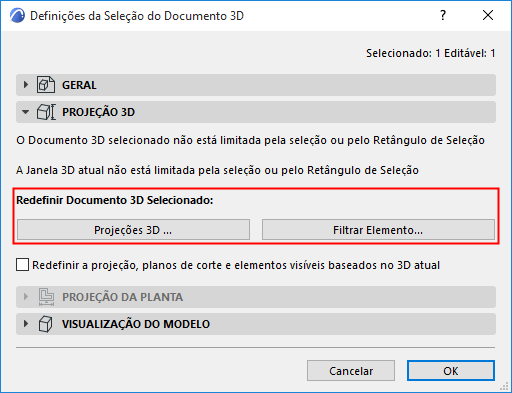

Em Redefinir Documento 3D Selecionado: acesse as caixas de diálogo para modificar o Documento 3D e a sua origem na janela 3D.
As alterações no seu Documento 3D irão ter efeito quando clicar em OK para sair das Definições Documento 3D. A atual Janela 3D permanece inalterada.
Em Redefinir Projeções 3D: Clique para acessar a caixa de diálogo e ajustar a projeção 3D da origem na janela 3D.
Consulte Também Tipo de Projeções.
Em Redefinir Filtrar Elemento: Clique para acessar a caixa de diálogo Filtrar e Cortar Elementos em 3D . Faça os ajustes necessários para as filtragens dos elementos da origem na Janela 3D.
Consulte Também Caixa de Diálogo Filtrar e Cortar Elementos em 3D.
