O Mapa de superfície é o terceiro tipo de mapa interativo juntamente com a Listas de Elementos e Listas de Componentes.
Nota: Antes de usar o recurso do Mapa de Superfície, certifique-se de que você não está trabalhando no modo de interseção “herança”. (Desmarque esta opção em Opções > Preferências do Projeto > Herança.)

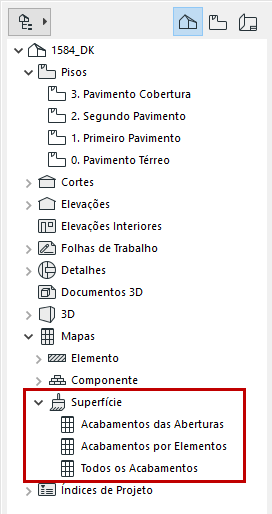

Os esquemas predefinidos para Mapas de superfície são otimizados para listar acabamentos e suas áreas expostas em vários formatos.
Neste modelo:

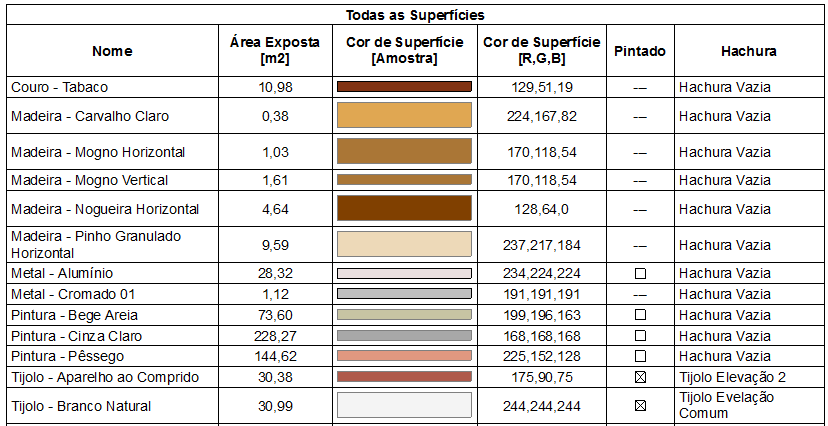

•Todos Acabamentos enumera todas as superfícies visíveis no modelo com sua área total exposta.

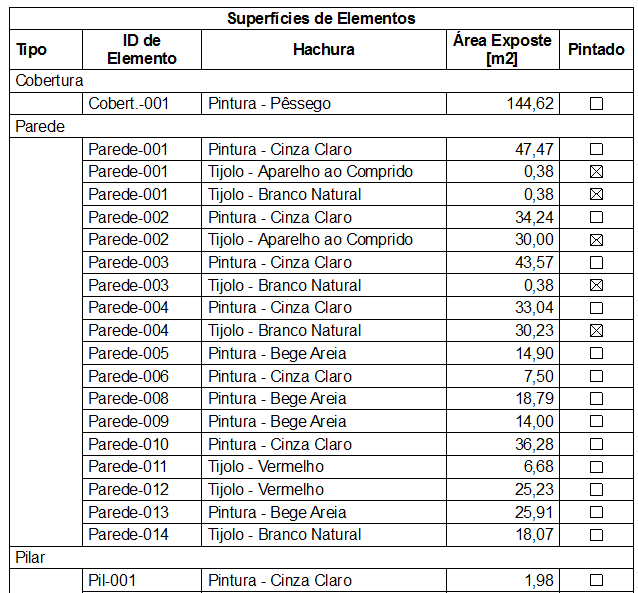

•Acabamentos de Elementos lista as superfícies visíveis utilizadas por cada tipo de elemento, com as respectivas áreas expostas.
A caixa de seleção refere-se ao fato de a superfície referida diferir daquela do Material de Construção da superfície do elemento - isto é, se o mesmo foi “pintado em cima”.

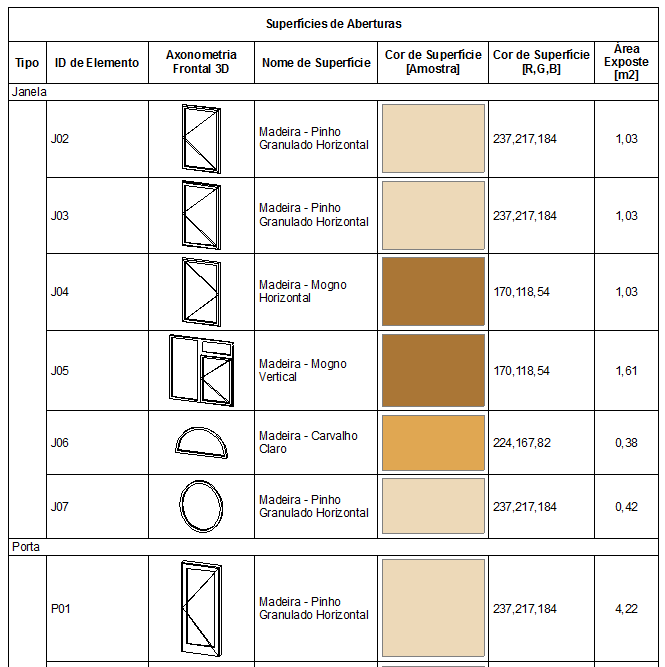

•Acabamentos das Aberturas lista as superfícies (excluindo vidro) de Portas e Janelas. Isto é, o mapa lista as superfícies utilizadas para batente, guarnição e acessórios (tal como persianas, bordas e Peitoril/Soleira).

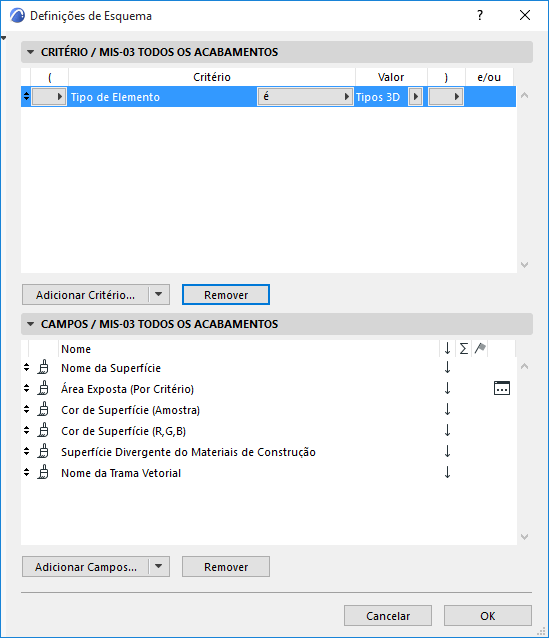

Em Definições de Mapa, use os campos disponíveis conforme necessário para ajustar o conteúdo de suas listas de superfície.
Para mais detalhes sobre a criação de um esquema, ver Caixa de Diálogo Definições de Esquema (Mapa Interativo).

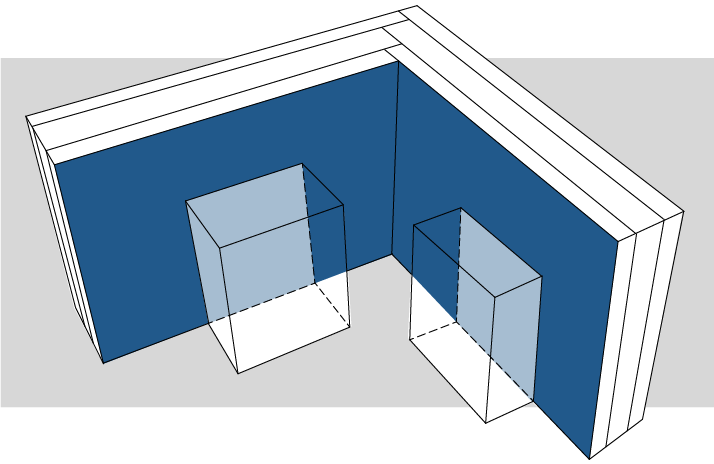

Área Exposta é apenas isso: que parte da superfície de um elemento que seja coberto por uma bomba de tinta. No seguinte diagrama, a área azul escura é considerada como “Exposta”, a área azul clara é considerada como “Coberta”.
Você pode definir exatamente o que deve ser considerada como exposto, usando o controle de Redução de Área Exposta nas Definições do Esquema da sua Lista de Superfície (ver abaixo).

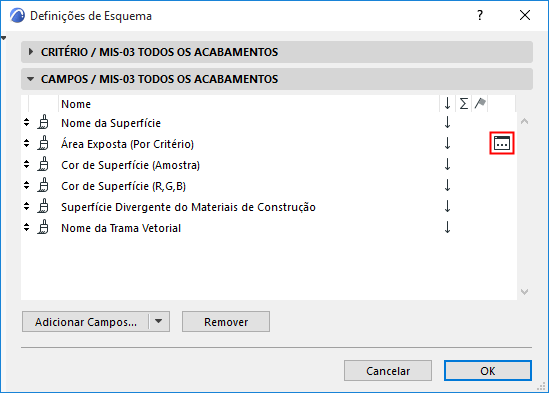

Nas Definições do Esquema, clique no botão de três pontos à direita do nome do campo para abrir a caixa de diálogo Redução da Área Exposta.
Use esta caixa de diálogo para estreitar a definição do que deve ser considerada como “exposta” quando listada a Área Exposta no mapa de Superfície.
Na caixa de diálogo Redução da Área Exposta, são definidos critérios para os elementos que devem ser considerados como revestimentos da superfície.
Por Exemplo: elementos de construção normais são posicionados pelos projetistas, e se estes se sobreporem uma superfície de parede, esta área de superfície de parede é reduzida proporcionalmente.
No entanto, neste exemplo, objetos, lâmpadas e zonas não devem afetar a área exposta de uma parede, de modo que estes estão expressamente excluídos.
Esconder Superfícies com Área Exposta Zero: esta é marcada por padrão. Áreas que não são expostas e, por conseguinte, têm áreas visíveis zero não são mostrados no mapa.
