Parâmetro
Descrição curta
Descrição longa
Parâmetro
Comprimento de Ligação Cúpula
Comprimento de arestas cujo Tipo é definido para "Transição de Cobertura - Cúpula" na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de um ângulo convexo.
Comprimento Beirais
O comprimento total de todas as arestas cujo tipo é definido para "Beirais," na caixa de diálogo Definições de Aresta Personalizada.
Comprimento de Ligação de Fim de Parede
Comprimento total de todas as arestas cujo Tipo é definido para "Fim de Parede," na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, uma aresta que liga uma Parede e percorre a Parede horizontalmente.
Comprimento Água
Comprimento total de todas as arestas cujo Tipo é definido para "Água," na caixa de diálogo Definições de Aresta Personalizada.
Método de Geometria
Plano Simples, Multi-plano
Método de Geometria Cobertura
Área da Superfície da Base da Cobertura (Bruta)
Área de superfície da base da Cobertura, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. As OES são ignoradas.
Área da Superfície das Bordas da Cobertura (Bruta)
Área de superfície das arestas da Cobertura, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. As OES são ignoradas.
Área da Superfície do Topo da Cobertura (Bruta)
Área de superfície do topo da Cobertura, incluindo a superfície de quaisquer vãos.
Reduzido por cortes. As OES são ignoradas.
Comprimento Arestas
Comprimento de arestas cujo Tipo é definido para "Aresta," na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, aresta de dois planos adjacentes que se encontram como uma aresta
Área de Superfície dos Furos
Área total da superfície de todos os vãos da Cobertura.
Comprimento Ligação Concavidade
Comprimento de arestas cujo Tipo é definido para "Transição de Cobertura - Concavidade" na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de um ângulo côncavo.
Área de Superfície da Base da Cobertura (Líquida)
Área de Superfície da Base da Cobertura
Reduzido por furos e Operações Elementos Sólidos.
Número de Furos
Número de Furos na Cobertura
Os furos são criados manualmente na Cobertura, ou são cortadas pelas Claraboias colocadas na Cobertura.

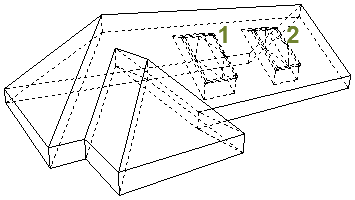

Número de Claraboias
Número de claraboias colocadas na Cobertura.
Área de Superfície das Aberturas
Área total da superfície de todas as Claraboias colocadas na Cobertura.
Comprimento no Cume
Comprimento de borda cujo Tipo está definido como "Cume" na caixa de diálogo Definições Personalizada da Borda .
Normalmente, a borda no topo de uma de Cobertura de Plano-único.
Inclinação
Inclinação da cobertura.
A inclinação é definida no Painel Geometria e Posicionamento mas pode ser personalizada para qualquer Plano da Cobertura.
Comprimento Cumeeiras
Comprimento de arestas cujo Tipo é definido para "Cumeeira," na caixa de diálogo Definições de Aresta Personalizada.
Normalmente, a aresta de dois planos de Cobertura adjacentes que se encontram sob a forma de uma cumeeira.
Nível da Cobertura
No caso de uma Cobertura multi-nível, indica o Nível da Cobertura ao qual o plano da Cobertura listada pertence.
Os números do Nível da Cobertura podem ser vistos no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações.
Comprimento da Conexão da Parede Lateral
Comprimento total de todas as bordas cujo Tipo é definido para "Parede Lateral" na caixa de diálogo Definições de Borda Personalizada.
Normalmente, uma borda de Cobertura que liga uma Parede e percorre a Parede horizontalmente.
Espessura
Espessura da cobertura, medida perpendicularmente a partir da sua superfície de referência.
O valor da espessura é definido no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações. (Pode ser exibido como uma medida perpendicular ou vertical).
Corpo de Corte
Linhas Pivô abaixo ou Contornos Abaixo
Define no painel Modelo das Definições de Cobertura.
Determina a geometria do Corpo de Corte que atua por cima de outros elementos quando são cortados por esta Cobertura.
Comprimento Águas-Furtadas
Comprimento das bordas cujo Tipo é definido para "Revessa," na caixa de diálogo Definições de Bordas Personalizada.
Espessura Vertical
Espessura da cobertura, medida verticalmente a partir da sua superfície de referência.
O valor da espessura é definido no painel Geometria e Posicionamento das Definições da Cobertura ou da Caixa de Informações (Pode ser exibido como uma medida horizontal ou vertical).
