Geodetický bod

Objekt Geodetický bod ARCHICADu můžete použít jako referenční bod pro přizpůsobení souřadnic modelu z jiného programu.

V některých zemích je konkrétní referenční bod standardním požadavkem při vytváření modelu.

Geodetický bod můžete dále využit pro

umístění počátku XREFu (v okně Připojit XREF)

umístění modulu (v okně Vložit modul)

umístění IFC Site exportovaného IFC modelu(viz Umístění IFC modelu:)

Geodetický bod do ARCHICADu integruje také práci se souřadnicemi, včetně práce s formáty BCF, DXF, DWG a IFC které využívají také data nativního Geodetického bodu.

V Teamworku: Pokud chcete upravit Geodetický bod, zarezervujte si nejprve nastavení Umístění.

Geodetický bod ve standardní nástrojové paletce

SurveyPointToggle.png     ShowSurveyCoordinates.png

Zobrazit/skrýt geodetický bod

Klikněte na ikonu pro zobrazení nebo skrytí geodetického bodu.

Implicitně se geodetický bod nachází v projektovém počátku.

Kliknutím ho uchopte a přemístěte.

Zamknout geodetický bod

Použijte tento příkaz, aby nedošlo k nechtěné úpravě nebo posunutí Geodetického bodu.

Přiblížit na geodetický bod

Přesune zobrazený výřez půdorysu na geodetický bod.

Zobrazit souřadnice geodetického bodu

Zobrazí souřadnice geodetického bodu v půdorysu, napravo od symbolu geodetického bodu.

Souřadnice používají délkové pracovní jednotky projektu.

Nastavení umístění: viz Symbol a umístění geodetického bodu.

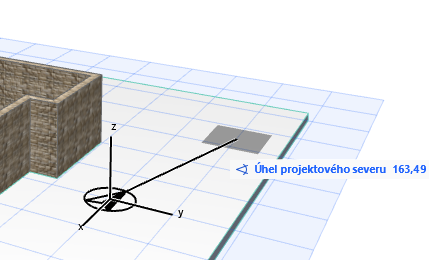

Nastavit projektový sever

V půdorysu nebo ve 3D okně:

1.Klikněte pro zobrazení ikony projektového severu.

2.Kurzorem nastavte směr severu.

Informace geodetického bodu se nově nastavené hodnotě přizpůsobí.


Upravit souřadnice geodetického bodu

Použijte jeden z následujících postupů:

Klikněte levým tlačítkem na Geodetický bod a zadejte souřadnice do zobrazeného informátoru

Klikněte a přesuňte geodetický bod

Natočte geodetický bod (viz níže)

Použijte Nastavení umístění (Volby > Předvolby projektu)

Symbol a umístění geodetického bodu

1.Otevřete záložku Geodetický bod v okně Nastavení umístění

v menu Volby > Předvolby projektu > Nastavení umístění

v kontextové nabídce názvu projektu v navigátoru


2.Vyberte typ symbolu geodetického bodu.

3.Nastavte umístění. Hodnoty Easting, Northing a nadmořská výška jsou měřené od projektového počátku.

Georeference

Toto jsou data používaná pro sdílení projektu pomocí IFC; exportují se jako Vlastnosti IFC. Neovlivňují umístění geodetického bodu v ARCHICADu.

Export IFC 2x3: Tato data jsou exportována jako dvě nové sady IFC vlastností.

Export IFC4: Jsou vytvořeny nové entity: IFC mapová konverze a IFC zobrazení CRS.

Více informací viz User Guide for Geo-referencing in IFC.

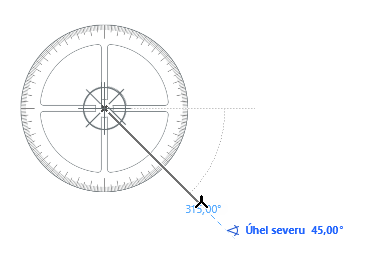

Otočit geodetický bod

V půdorysu:

1.Najeďte na geodetický bod kurzorem tak, aby se zvýraznil.

2.V kontextovém menu (pravé tlačítko myši) zvolte Otočit geodetický bod. Nastavte úhel graficky

RotateSurveyPoint.png  RotateSurveyPoint2.png

Použít můžete také klasickou funkci v menu Úpravy > Pohyb > Otočit, nebo zadat úhel v informátoru.
