Sady per

V ARCHICADu je několik přednastavených sad per. Můžete je zobrazit a spravovat přes menu Volby > Atributy prvku > Pera a barvy.

nebo

Dokument > Sady per > Pera a barvy.

V závislosti na účelu potřebného výstupu můžete použít výchozí sadu per nebo můžete nastavit jinou sadu per.

Výkres a model mohou odkazovat na různé tabulky per. To znamená, že můžete definovat samostatné sady per pro použití ve výkresech, abyste dosáhli nejlepších výsledků při tisku a plotrování.

Poznámka: Sada per výkresu ovlivňuje prvky vložené přímo do výkresu (položky schématu výkresu, například rohové razítko). Sada per kresby ovlivňuje obsah vložených kreseb a je přiřazena v nastavení kresby.

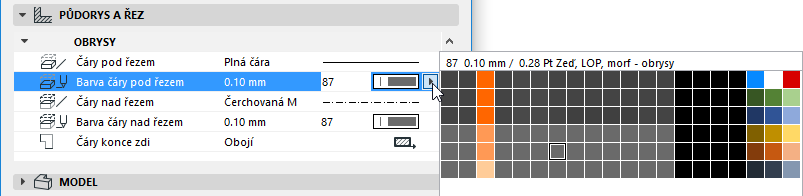

Pro přiřazení pera k prvku, otevřete nabídku barva pera (v okně nastavení prvku nebo v Infopaletce vybraného prvku) a zvolte požadovanou barvu prvku nebo jeho části - například barvy čáry řezu přiřazené k desce na následujícím obrázku:


Dostupná pera v nabídce jsou odvozena z aktuální projektové sady per.
