Sady per a pera (Správce atributů)

Označte sadu per, jejíž pera chcete zobrazit ve spodní polovině okna.

Každá sada per musí obsahovat 255 per.

Sady per (horní polovina okna)

•Úprava jména (pouze jednoduchý výběr) Kopírujte/vložte text pomocí kontextové nabídky.

•Zobrazení seznamu per ve spodní části okna (Pera).

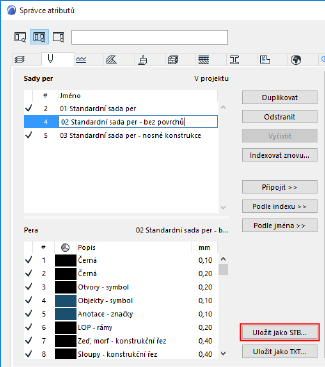

Uložení sady per ve formátu STB

Příkazem Uložit jako STB můžete zvolenou sadu per uložit pro AutoCAD v souboru Plot Style Table (*.stb).

Tuto tabulku AutoCAD používá pro správné přiřazování všech barev vaší kresby k tloušťkám čar při tisku/plotrování.

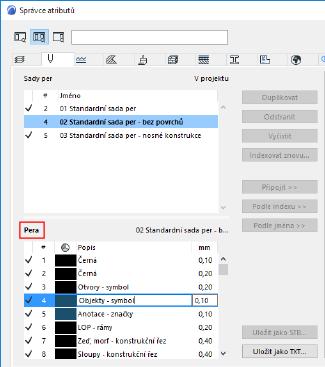

Pera (spodní polovina okna)

Pera označené sady per (zvýrazněná a zobrazená tučně v horní polovině) můžete zobrazit a editovat ve spodní části okna.

•Úprava jména (pouze jednoduchý výběr) Kopírujte/vložte text pomocí kontextové nabídky.

Per můžete označit více a editovat je současně:

•Barva: Dvojklikem na náhled barvy otevřete okno výběru barvy.

•Úprava popisu

•Tloušťka pera: Nastavte tloušťku v mm nebo bodech (záleží na nastavení v okně Volby > Atributy prvků > Pera a barvy).

Poznámka:

–Příkazy Správce atributů nejsou pro jednotlivá pera dostupné.

–Pero můžete odstranit z dočasného seznamu: pero bude nastavené jako nedefinované a bude zobrazené šedě.

–V projektu musí být aspoň jedna sada per.
