Kontrola lineárních přesahů - Experimentální funkce

Zkontrolujte kvalitu svého modelu, než začnete připravovat dokumentaci.

Doplněk vyhledává vzájemně překrývající se prvky: Pokud se referenční čáry prvků částečně nebo úplně překrývají, jsou vyhodnocené jako přesah. Takové dvojice prvků jsou pak zvýrazněné pomocí anotací, takže je můžete prověřit a podle potřeby upravit.

Poznámka: Jedná se o experimentální funkci, která ještě není dokončená: Nefunguje na zakřivených prvcích.

Zapnutí funkce

Jedná se o experimentální funkci v updatu ARCHICADu 25.

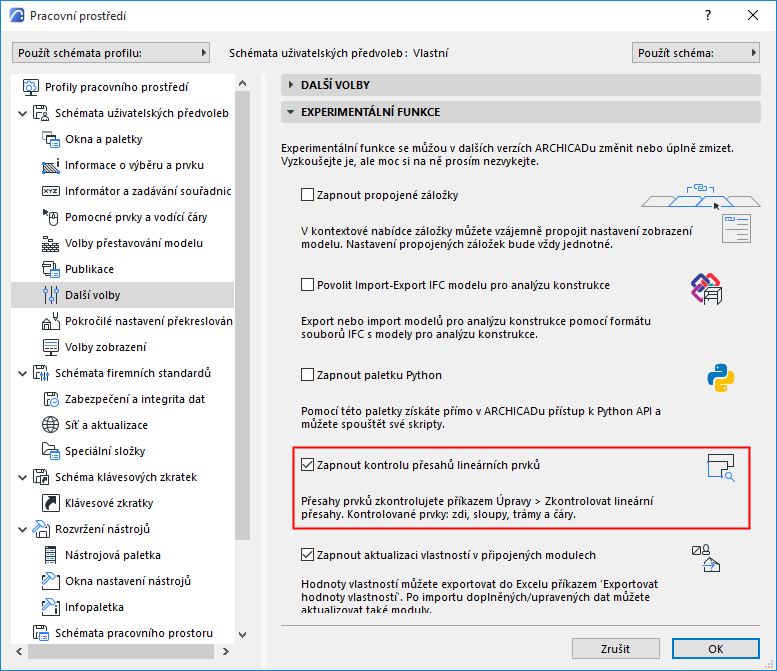

Abyste ji mohli používat, musíte jí zapnout v nastavení pracovního prostředí: Volby > Pracovní prostředí > Další volby > Experimentální funkce:

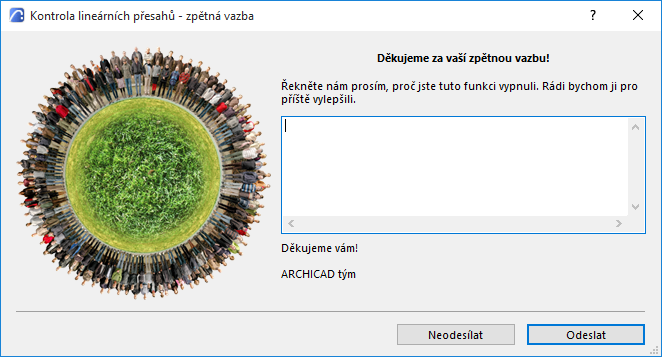

Pokud chcete poskytnout zpětnou vazbu, zapněte funcki, vyzkoušejte ji, a pak vypněte volbu 'Povolit kontrolu přesahů lineárních prvků' a napište svůj komentář. Děkujeme za vaší zpětnou vazbu!

Doporučený pracovní postup

1.Příkazem Upravit > Zkontrolovat lineární přesahy otevřete paletku Zkontrolovat lineární přesahy.

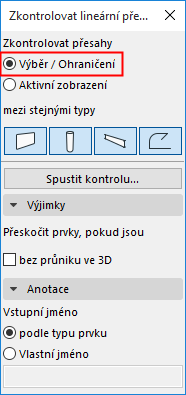

2.Vyberte část modelu, kterou chcete zkontrolovat: buď aktivní zobrazení nebo výběr/ohraničení

Aktivní zobrazení: Zkontroluje všechny prvky, které jsou viditelné v aktuálně otevřeném zobrazení.

Výběr / Ohraničení:Zkontroluje pouze prvky, které jsou aktuálně označené nebo jsou v ohraničení.

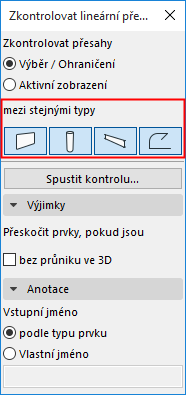

3.Aktivujte ikony nástrojů, které budou při kontrole prověřeny: Zdi vs. Zdi, Sloupy vs. Sloupy, Trámy vs. Trámy a/nebo Čárové prvky vs. Čárové prvky.

4.Klikněte na 'Spustit kontrolu...'

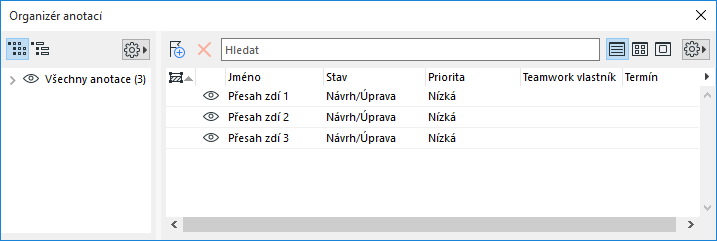

5.Výsledky budou zobrazeny v Organizéru anotací (Okno > Paletky > Organizér anotací).

Ve výchozím nastavení jsou všechny anotace viditelné, v otevřeném stavu a s nízkou prioritou.

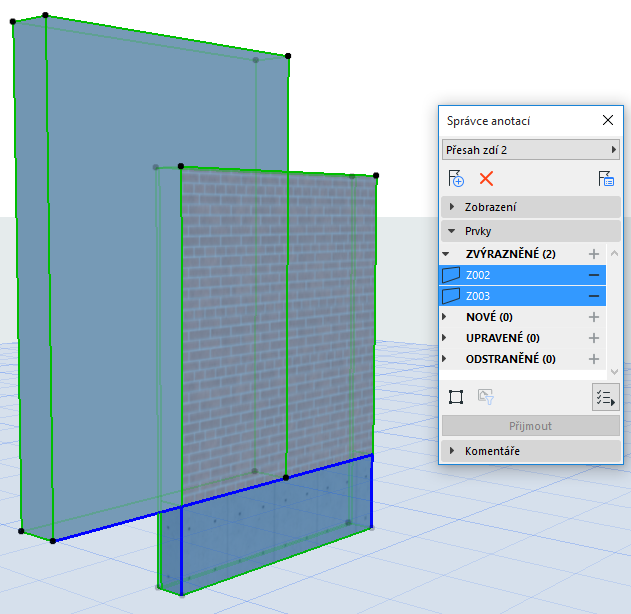

6.Dvojklikem na anotaci ji zobrazíte ve Správci anotací. Přibližte na zvýrazněné prvky a upravte model podle potřeby.

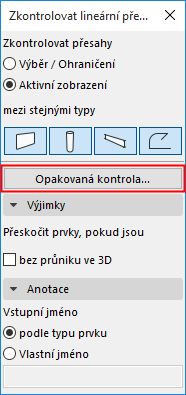

7.Opakovanou kontrolu spustíte tlačítkem Spustit znovu. Veškeré vyřešené problémy se již ve Správci anotací neobjeví.

Poznámka: Příkaz "Spustit znovu" bude aktivní do zavření projektu.

Další volby

Vynechat nekolidující prvky

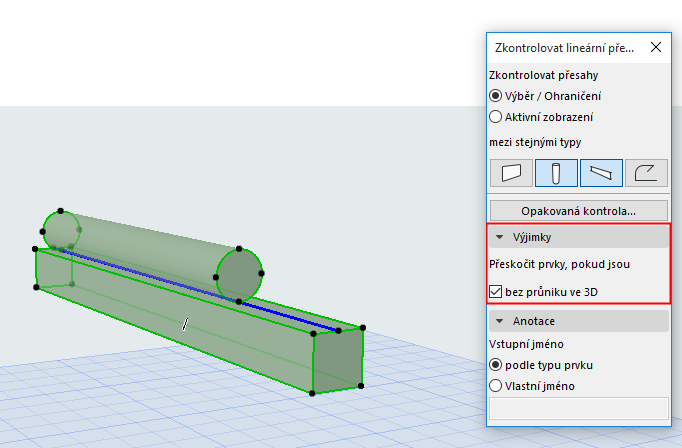

V některých případech můžou mít dva prvky překrývající se referenční čáry, přesto nekolidují ve 3D svou hmotou. Takové případy lze z kontroly vyloučit příkazem 'Vynechat prvky, které nekolidují ve 3D'.

Referenční čáry kolidují, ale jejich 3D hmota ne. Takové prvky jsou z kontroly vyloučeny, není vytvořena anotace.

Automatické pojmenovávání anotací

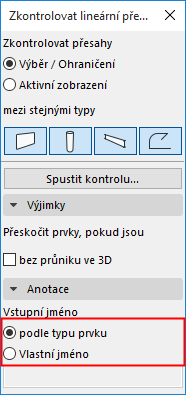

Ve výchozím nastavení jsou anotace pojmenovávány podle typu prvku. Jsou doplněné o číslování.

Nicméně pokud zvolíte 'Vlastní jméno', můžete zadat libovolné jiné jméno na panelu Anotace. Všechny vytvořené anotace tak budou mít shodné jméno, ale budou rozlišené číslem.

Výchozí jména pak můžete upravit každé anotaci zvlášť ve Správci anotací.
