Počátky

Jako ve všech souřadných systémech, i se zde všechna měření vztahují k jeho počátku. Umístění počátku je vždy bráno jako (0, 0).

V ARCHICADu jsou definovány tři počátky souřadného systému:

Projektový počátek

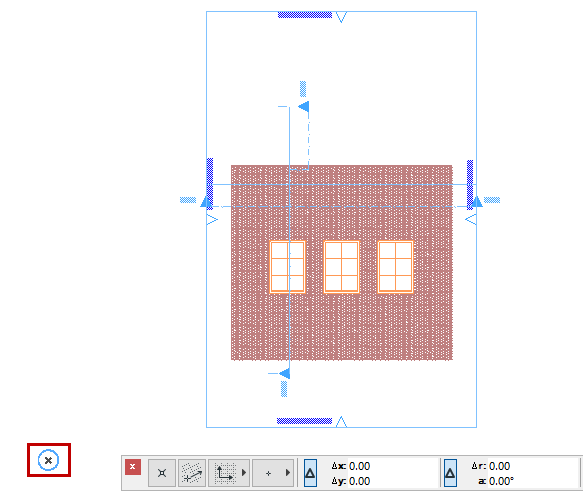

Projektový počátek je místo, které je fixní po celou dobu práce na projektu. Projektový počátek, označený značkou X, je v implicitním pohledu výchozí šablony blízko levému dolnímu rohu v okně půdorysu. (Paletka Souřadnice zobrazuje souřadnice (0, 0).

V půdorysu a ostatních 2D pohledech je počátek vždy označený tučným X.

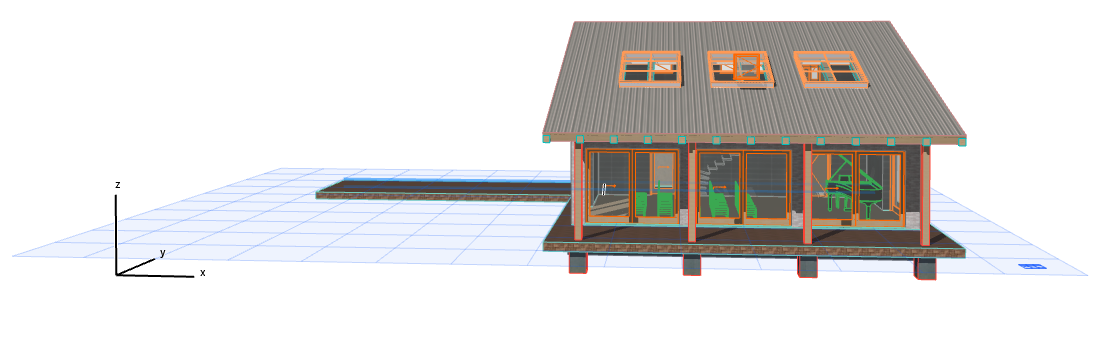

V 3D pohledech jsou počátky a jejich osy X, Y a Z zobrazené pomocí tučných černých čar.


Úprava počátku

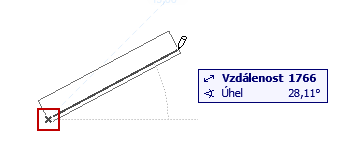

Úprava počátku se automaticky zobrazí, když kliknete. Jedná se o dočasný počátek, který je zobrazen jako X pouze při kreslení a úpravách.

V informátoru jsou souřadnice měřeny od upraveného počátku standardně: jedná se o relativní souřadnice.

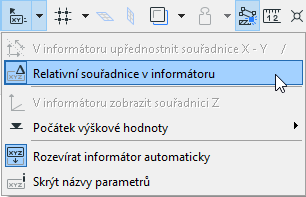

Poznámka: Pomocí nabídky Informátor z panelu nástrojů Standardní zapněte nebo vypněte předvolbu Relativní souřadnice v informátoru.


Uživatelský počátek

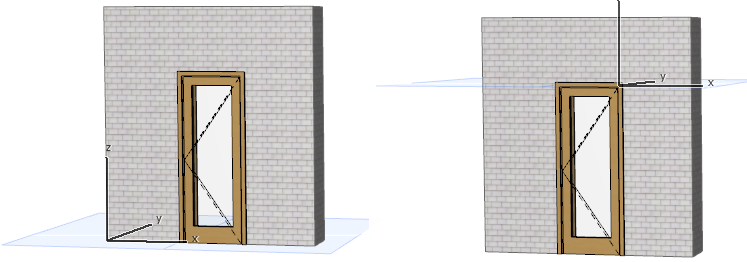

Implicitně se uživatelský počátek nachází v projektovém počátku. Uživatelský počátek však můžete přesunout do jiného místa a „resetovat nulový bod“ na libovolné místo.

Jsou tři způsoby, jak změnit umístění uživatelského počátku:

V libovolném uzlu: klikněte s klávesami Alt + Shift (Mac: Opt + Shift).

V libovolném místě okna modelu: Klikněte na tlačítko Posunout uživatelský počátek (Standardní nástrojová liště nebo paletka Souřadnice), pak na libovolné místo v okně. Počátek se na dané místo okamžitě přemístí.



Viz také Pracovní rovina ve 3D okně.

Jako uživatelský počátek použijte referenční pomocný bod:

Pokud se při zadávání přichytíte k pomocné čáře, uživatelský počátek se automaticky přesune do nejbližšího pomocného bodu. Dočasně se zobrazí modré X, které znázorňuje uživatelský počátek pro aktuální zadávání.


Poznámka: Pokud jste ručně přesunuli uživatelský počátek, nebude pomocný bod jako uživatelský počátek použit.

Vrácení uživatelského počátku do původního umístění

Chcete-li uživatelský počátek vrátit do projektového počátku, poklikejte na tlačítko Uživatelský počátek ve standardní nástrojové liště.
