Přitažlivost

Při vkládání nové zdi, sloupu, trámu nebo objektu vám funkce přitažlivost umožňuje vkládat tyto nové prvky přímo na existující desku, střechu, skořepinu nebo síť, tzn. prvek převezme výšku prvku, na který je vložen.

Přitažlivost je užitečná při vkládání prvků v půdorysu. Stejným způsobem funguje přichytávání povrchů ve 3D okně. Viz Přichytávání k povrchům ve 3D.

Chcete-li některou z voleb zapnout, použijte ovládací prvky přitažlivosti v panelu nástrojů Standardní nebo ikony v souřadnicové paletce.


Poznámka: Přitažlivost ovlivňuje jen nově vytvářené prvky a nelze ji použít pro úpravu existujících prvků.

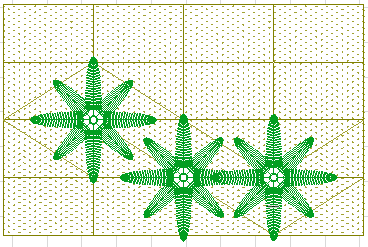

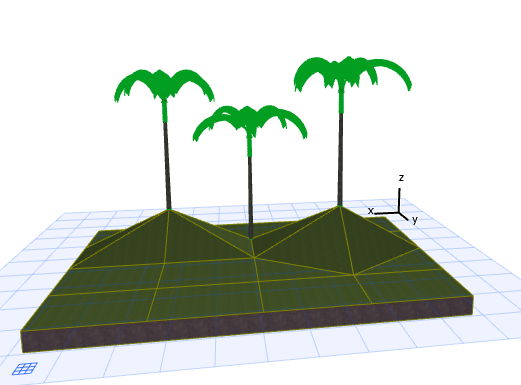

Pokud budete chtít například umístit stromy na povrch terénu (vytvořený nástrojem síť), vyberte pomocí nástroje Objekt prvek stromu, a poté aktivujte příkaz "Přitáhnout k síti" z nabídky "Přitažlivost" ve standardní nástrojové paletce. Vkládané stromy se pak budou umísťovat do výšky odpovídající výšce terénu v bodu vložení.

TreesonMesh.png   TreesonMesh3D.png

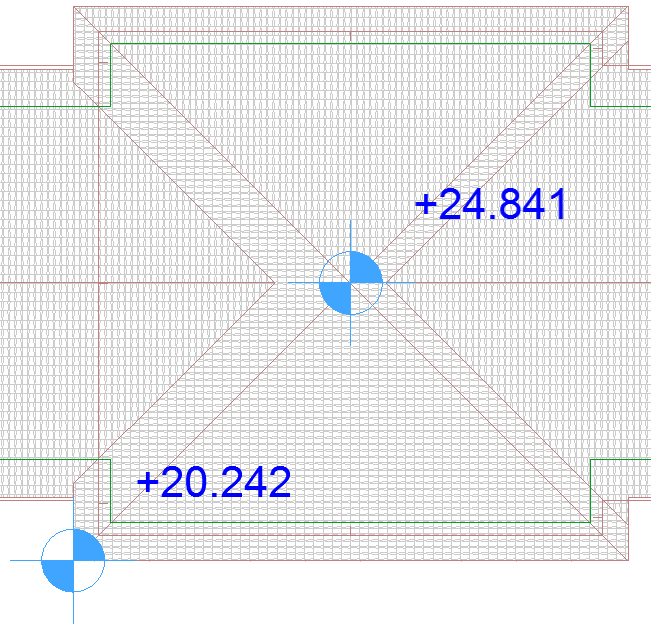

Pokud pomocí přitažlivosti umístíte výškovou kótu na desku, střechu, skořepinu nebo síť, bude tato výšková kóta asociativní.


Je-li při umísťování prvku zapnuta funkce gravitace (ikona gravitace je aktivní), ale v místě vkládání není žádný podklad (deska, střecha, skořepina nebo terén), bude nový prvek vložen do nuly aktuálního podlaží.
