Nastavit orientaci

Pomocí této funkce můžete natočit celé zobrazení na vaší ploše do potřebné polohy.


Viz Obnovení orientace, níže.

Natočení můžete použít pro půdorys, pracovní list, detail a 3D dokument. Hodnota natočení je uložena společně s “přiblížením” daného zobrazení a je zobrazena i při výstupu daného zobrazení.

Natočení pohledu nemění vlastnosti projektu jako jsou; projektové souřadnice - zůstanou nezměněny. Je otočen pouze obsah okna, takže je na monitoru zobrazen v příhodnějším úhlu.

Poznámka: V nastavení zobrazení je zaškrtávací políčko: Ignorovat přiblížení a natočení při otvírání tohoto zobrazení. Pokud je toto políčko zaškrtnuté, zobrazení je po otevření zobrazeno s nastavením okna, které bylo zobrazeno před ním. Takže se neprojeví ani natočení pohledu. Pokud chcete zobrazit uložené přiblížení i s natočením pohledu při otevření zobrazení, zrušte zaškrtnutí tohoto políčka. (Při vkládání na výkres jsou zobrazení vždy zobrazena s uloženým nastavením přiblížení a natočení.)

Témata v této části:

Obnovení orientace

Grafické nastavení orientace

Natočení do nejbližší ortogonální pozice

Přiblížení a natočení

Sítě v natočeném zobrazení

Text v natočeném zobrazení

Obnovení orientace

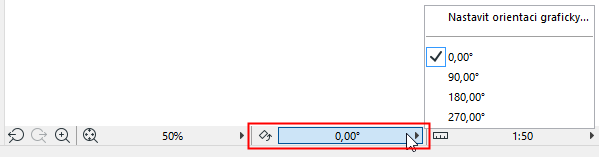

1.Klikněte na tlačítko Orientace ve spodní části okna nebo na tlačítko Nastavit orientaci.


2.Vyberte si ze seznamu přednastavených hodnot a předchozích hodnot orientace.

Poznámka: ARCHICAD uchovává čtyři poslední vlastní natočení v souboru předvoleb (uložené hodnoty nejsou vázané na projekt a nejsou uložené v souboru vašeho projektu). Pokud nastavíte další (páté) natočení, bude jedna z předchozích, uložených voleb odstraněna.

Grafické nastavení orientace

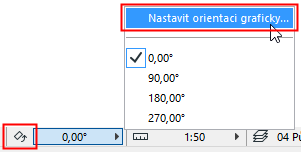

1.Klikněte na tlačítko Nastavit orientaci nebo na příkaz Nastavit orientaci graficky v nabídce.


2.Na ploše dvěma kliknutími vytvořte vektor otočení.

3.Myší natočte obrazovku o požadovaný úhel nebo zadejte hodnotu číselně v plovoucí paletce. Třetím kliknutím natočení dokončíte.

Úhel natočení ukazují dvě šipky v levém spodním rohu okna.

Natočení do nejbližší ortogonální pozice

1.Klikněte na tlačítko Nastavit orientaci nebo na příkaz Nastavit orientaci graficky v nabídce.

2.Přesuňte kurzor nad hranu prvku.

3.Ctrl+klik na vybranou hranu.

4.Obsah okna se natočí do nejbližší ortogonální pozice.

Přiblížení a natočení

Pohled současně natočíte a přiblížíte nebo oddálíte následovně:

1.Klikněte na ikonu přiblížení ve spodní části pracovního prostoru.

2.Stiskněte klávesu Ctrl.

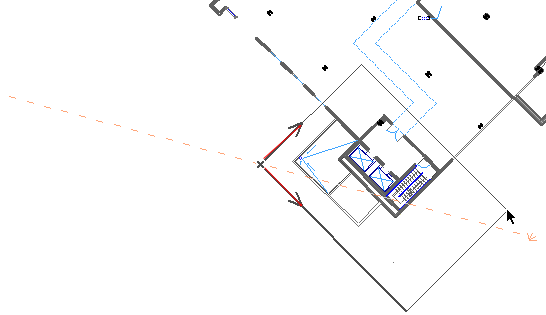

3.Třemi kliknutími nakreslete na obrazovce obdélník natočený pod libovolným úhlem.


Jakmile obdélník třetím kliknutím dokončíte, pohled se přiblíží a natočí zároveň.

Sítě v natočeném zobrazení

Původně pravoúhlá nenatočená síť zůstane po natočení zobrazení dále nenatočená. Pokud je síť natočená, zůstává po natočení zobrazení natočená vzhledem k objektu stejně.

Text v natočeném zobrazení

Textové bloky

Způsob, jakým se chová text v natočených zobrazeních, se nastavuje v okně nastavení textu na panelu formátování textového bloku

Viz Panel formátování textu.

Textové popisky

Viz Panel Textová popiska.

Texty kóty

Text kóty je automaticky nastaven tak, aby byla zajištěna jeho snadná čitelnost bez ohledu na natočení zobrazení. (Pokud textu nastavíte vlastní úhel, text se pod tímto vaším úhlem zobrazí.)

U kót, kde je pro text nastavena hodnota “Vodorovný” v okně nastavení, zůstane text vzhledem k obrazovce vodorovný nezávisle na natočení zobrazení.

Viz Nastavení nástroje kóta.

Text plochy výplně

Bude zobrazen vždy vodorovně vzhledem k obrazovce.

Viz Přidání výpisu velikosti plochy k výplni.

(Pokud nastavíte vlastní úhel, zobrazí se text pod tímto vaším úhlem.)

Texty GDL objektů v natočeném zobrazení

GDL objekty můžou obsahovat texty, které jsou ovlivněny natočením zobrazení. Volby týkající se Orientace textu v symbolu zahrnují:

Čitelný: Jakmile je natočené zobrazení, je podle potřeby natočen i text, aby byl čitelný.

Zarovnat se symbolem: Text je natočen společně se symbolem - bez dalších úprav.

Vždy vodorovně: Text zůstane fixně ve vodorovné pozici vzhledem k obrazovce, bez ohledu na natočení zobrazení.

Text značky řezu/pohledu/detailu/pracovního listu

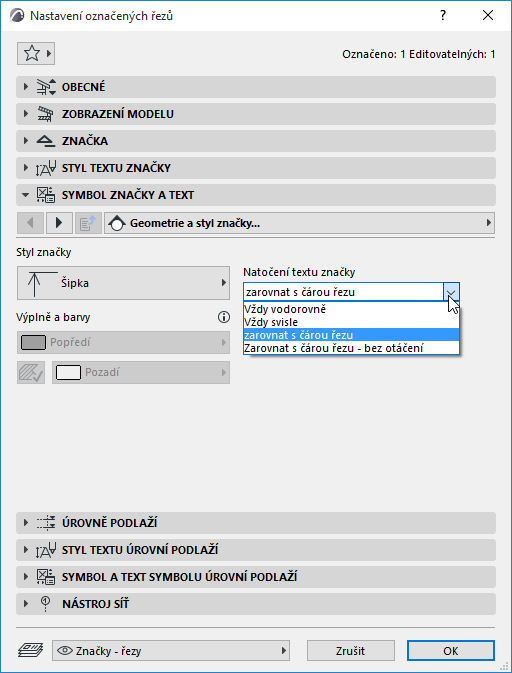

V okně nastavení (panel Značka) použijte parametr Natočení textu značky. V závislosti na typu značky může zahrnovat následující hodnoty:


Hodnoty Vždy vodorovně a Vždy svisle zobrazí text podle volby v příslušné poloze.

Volba Zarovnat s čárou řezu ponechá text souběžně s čárou řezu, přizpůsobí se jakémukoli natočení pohledu a případně přehodí text, aby byl čitelný.

Volba Zarovnat s čárou řezu - Bez otočení ponechá text souběžně s čárou řezu, aniž by jej jakkoli otáčela, aby byl čitelný.

Text značky dveří a oken

V závislosti na typu značky může parametr orientace textu zahrnovat následující hodnoty:

Normální: Text je vždy vodorovný se zdí a je automaticky čitelný (tzn. že je v závislosti na natočení pohledu přehozen).

Zarovnat s čárou značky: Text zůstane v pozici vodorovné s čárou značky a je automaticky čitelný.

Vodorovně/Svisle: Šířka/výška/nadpraží/požární odolnost/neprůzvučnost jsou automaticky čitelné texty.
