Tvorba polygonální zdi

Chcete-li definovat blok polygonální zdi libovolného tvaru, vyberte v Info paletce geometrickou metodu Polygonální zeď. Polygonální zdi mohou obsahovat dveře nebo okna. Pro polygonální zdi jsou dostupné pouze jednoduché výplně (ne sendvičové).


Poznámka: Pokud polygonální zeď obsahuje okno, které má zapnutý parapet, zobrazí se v nastavení okna možnost, která umožňuje nastavit hranu parapetu tak, aby buď kopírovala hranu polygonu (vodorovně s polygonem zdi) nebo zůstal vodorovný s oknem.

Viz Vnitřní parapet v polygonálních zdech.

Nakreslete obrys polygonální zdi pomocí možností plovoucí paletky (jako při kreslení řetězce zdí). Dovoleny jsou přímé i zakřivené hrany.

Po uzavření polygonu dokončete zeď klepnutím kurzorem ve tvaru kladívka.

Můžete také přeměnit obyčejnou zeď na lichoběžníkovou: označte zeď a přepněte geometrickou metodu na polygonální.


Nyní můžete použít příkazy z plovoucí paletky pro další úpravy.


Pokud definujete polygon, jehož hrany se navzájem protínají, ARCHICAD zobrazí varování, zeď ale přesto vykreslí.

Hrany stěny bude obsahovat jednu referenční hranu (jako u referenční čáry přímé zdi).

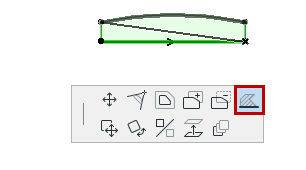

Chcete-li vytvořit referenční hranu z jiné hrany, vyberte její koncový bod. Malá paletka obsahuje příkaz, pomocí kterého můžete přesouvat koncové body referenční hrany na jiné uzly polygonální zdi.

RefEdge2.png     RefEdge3.png

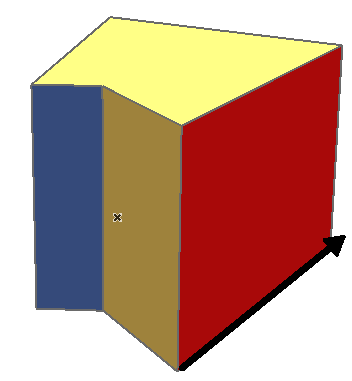

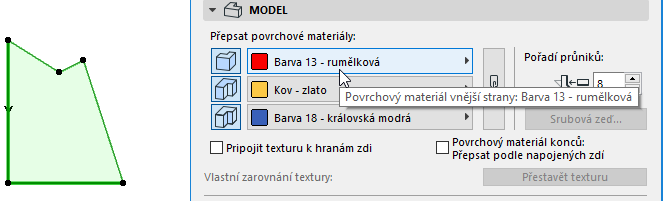

Pokud na panelu model přepíšete povrchový materiál polygonální zdi, budou povrchové materiály přiřazeny podle umístění referenční hrany zdi.

“Vnější povrch” je povrch u referenčního povrchu; zde červeně.

“Povrchový materiál hrany” je přiřazen na dva povrchy přiléhající k referenční hraně; zde zlatě.

“Povrchový materiál vnitřního povrchu” je pak nastaven na všechny ostatní povrchy (ty, které jsou naproti referenční hraně), v tomto případě modré.



Chcete-li editovat polygonální zdi, klepněte na uzly a hrany označených zdí a k editaci použijte malou paletku.

Při připojení k jiným, rovným zdem, si polygonální zdi implicitně zachovávají svůj původní obrys.

Více informací naleznete v tématu Rohy polygonálních zdí.
