Nastavení vlastního zkosení a povrchového materiálu hrany desky

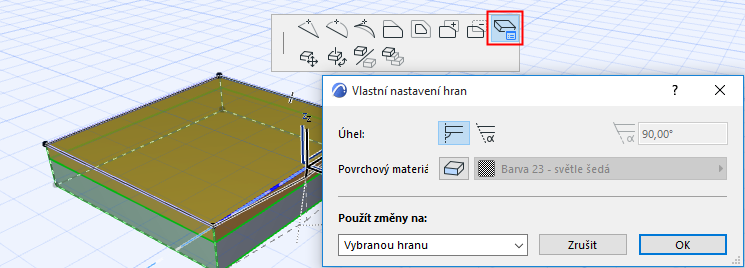

Pokud chcete hraně (hranám nebo otvorům) desky přiřadit vlastní povrchový materiál, případně úhel hrany, klikněte na hranu desky kurzorem ve tvaru mercedesu. Na plovoucí paletce vyberte ikonu vlastní nastavení hran.
Úprava úhlu hrany desky
Úhel: Vyberte úhel (svislý nebo vlastní) hrany desky. Pokud vyberete vlastní, zadejte požadovanou hodnotu zkosení.

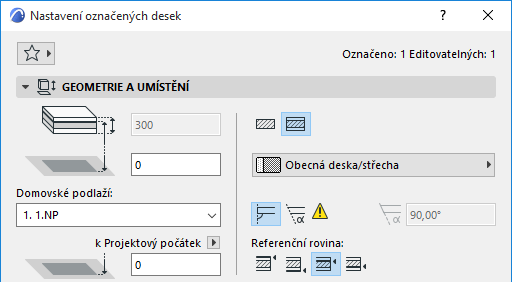

Pokud změníte úhel jakékoli hrany desky na jiný (než je v původním nastavení), zobrazí se na panelu model v nastavení desky upozornění, že byl použit jiný úhel.
Pokud změníte hodnotu úhlu hrany v nastavení desky, zobrazená žlutá značka (znázorňující “vlastní hranu”) bude mít červený stín. To znamená, že úhel hrany desky se změní: chcete použít tuto změnu také na hranu s vlastním úhlem? Pokud ano, zaškrtněte políčko v dolní části nastavení desky (Použít změny také na vlastní plochy/hrany). Pokud políčko nezaškrtněte, vlastní úhly hran zůstanou tak, jak jste je nastavili.
Vlastní povrchový materiál hrany desky:
Poznámka: Standardně je povrchový materiál hrany desky odvozen ze zvoleného stavebního materiálu celé desky. Na panelu model v nastavení desky můžete přepsat povrchový materiál všech hran střechy. Vlastní nastavení hran pak nabízí možnost, jak měnit povrchový materiál dalších hran.

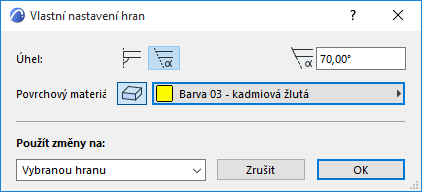

Povrchový materiál: Klikněte na tlačítko přepsání povrchového materiálu a vyberte libovolný povrchový materiál, který má být použit na hrany.

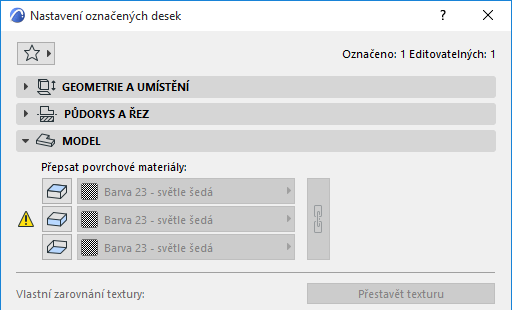

Pokud některým hranám přiřadíte povrchový materiál (nebo stavební materiál) jiný, než je v celkovém nastavení desky, bude na panelu model zobrazena žlutá značka, která bude upozorňovat na to, že byly nastaveny vlastní povrchové materiály hran.

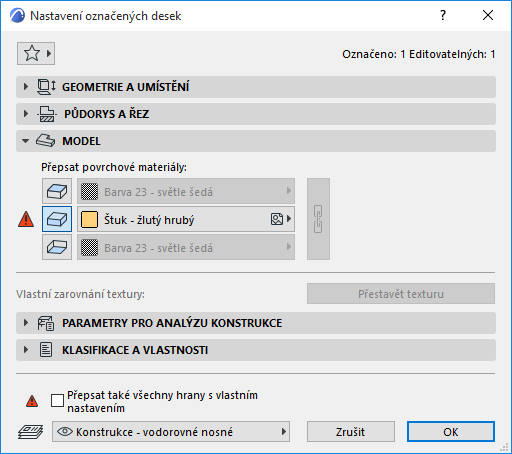

Pokud změníte povrchový materiál hrany v nastavení desky, zobrazená žlutá značka (znázorňující “vlastní hranu”) bude mít červený stín: To znamená, že základní nastavení hrany desky se změní: chcete přepsat všechny hrany, včetně hran s vlastním nastavením?
Pokud ano, zaškrtněte políčko v dolní části nastavení desky (Použít změny také na vlastní plochy/hrany). Pokud políčko nezaškrtněte, vlastní povrchové materiály hran zůstanou tak, jak jste je nastavili.
Použít změny

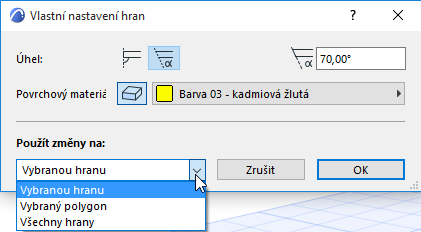

Použít změny na:
•Vybraná hrana změní nastavení (úhel, povrchový materiál) pouze hrany, na kterou jste kliknuli.
•Vybraný polygon změní nastavení celého polygonu (otvoru), do kterého patří hrana, na kterou jste kliknuli.
Viz níže Výběr otvoru desky.
•Všechny hrany změní nastavení všech hran desky - obrys i otvory. (Pokud nemá deska žádné otvory, volby vybraný polygon a všechny hrany mají stejný efekt.)
Pokud chcete upravit hrany otvoru desky, musíte označit tento otvor, ne celou desku.

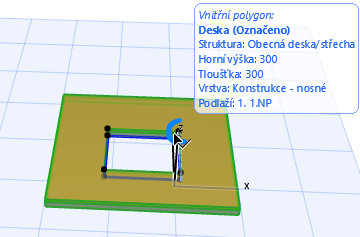

Ujistěte se, že je v bublině informací o výběru zobrazen “vnitřní polygon”:
Pokud chcete změny použít pouze na otvor, vyberte v nabídce možnost Vybraný polygon.
