Tvorba šikmé nebo dvojité šikmé zdi

Pokud chcete vytvořit zeď, jejíž svislá osa je zešikmená na jedné nebo na obou stranách:

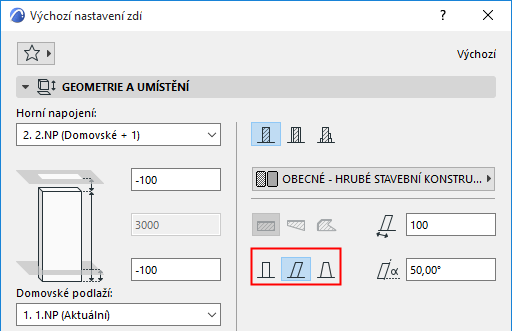

1.Otevřete nastavení zdi (panel Geometrie a umístění).

2.Klikněte na ikonu požadované šikmé zdi.

3.Zadejte potřebný úhel/potřebné úhly.

Šikmá zeď se nakloní v jednom směru; její dvě plochy jsou rovnoběžné. dvojitá šikmá zeď má plochy, které nejsou rovnoběžné.

Výška obou typů šikmé zdi je vzdálenost mezi nejnižším a nejvyšším bodem. Při zadávání úhlů dvojité šikmé zdi jste omezeni minimální tloušťkou horní části zdi. U základní konstrukce to může být nula. Horní část sendvičové zdi však musí být dostatečně široká pro všechny vrstvy.

Při zadávání výšky dvojité šikmé zdi vyvstává zjevné omezení, že šířka horní části zdi nemůže být záporná (tedy jakmile se plochy protnou, nelze již jít výš.)

Tloušťka šikmé zdi je tloušťka v kolmém směru na sklopený vektor (jak je naznačeno ikonou v Infopaletce):

Tloušťka dvojité šikmé zdi je rovna šířce základny zdi.

Jestliže přepínáte z jednoho druhu zdi na jiný, zeď se transformuje následujícím způsobem:

•Jestliže převedete šikmou zeď na dvojitou šikmou zeď, šířka nové zdi (tedy její základny) si ponechá šířku staré šikmé zdil.

•Podobně jestliže změníte dvojitou šikmou zeď na vertikální nebo šikmou zeď, nová zeď bude mít stejnou šířku jako stará dvojitá šikmá zeď.

Dvojitá šikmá zeď v řezu

V řezu má dvojitá šikmá zeď lichoběžníkový tvar.

Pokud je stěna tvořena sendvičovou konstrukcí, budou se její vrstvy chovat stejně jako u lichoběžníkové zdi.

Viz Lichoběžníkové sendvičové zdi.

Viz také Úpravy šikmé zdi.
