Zobrazení zón v půdorysu

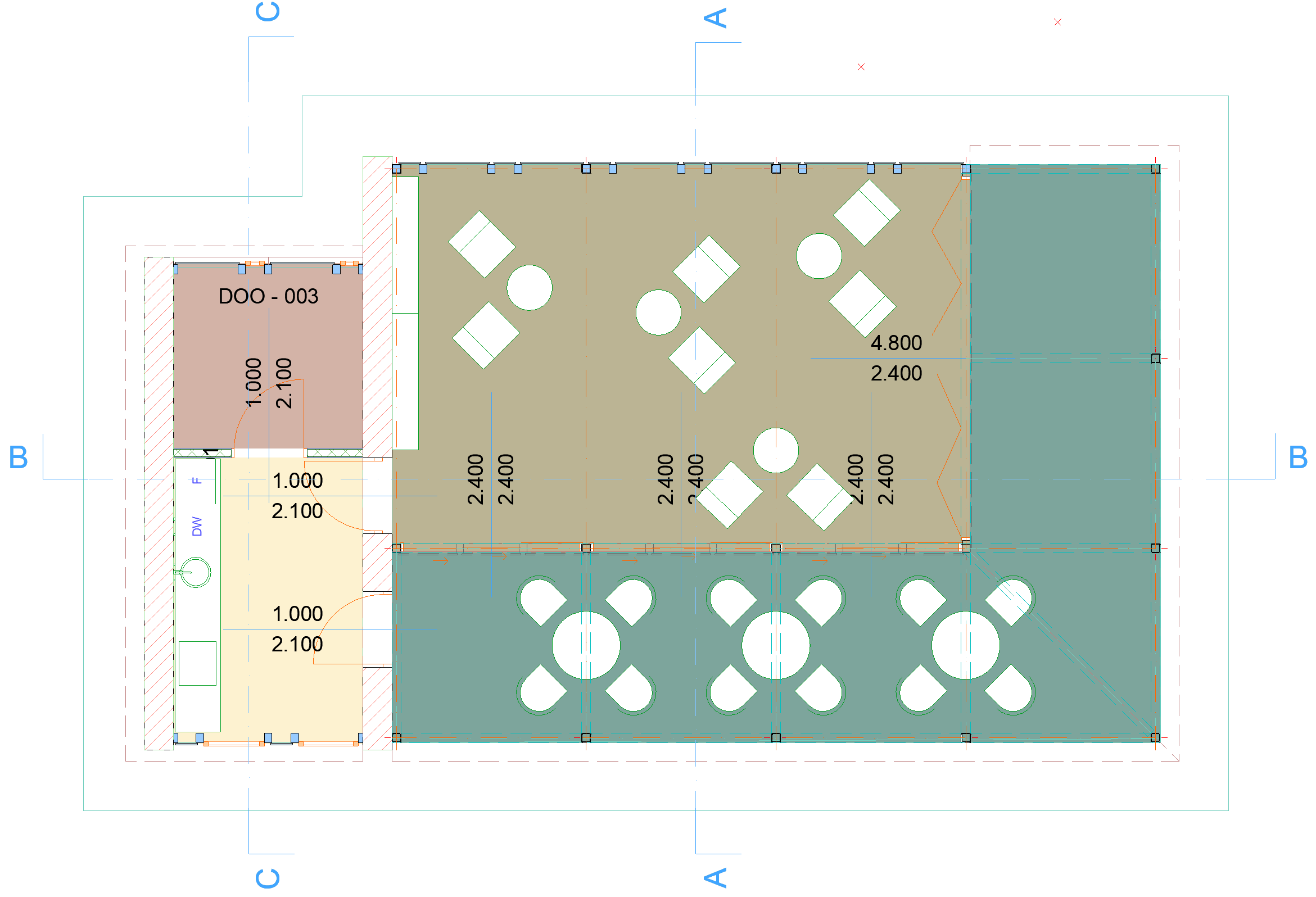

Ve výchozím nastavení jsou zóny zobrazeny v barvě své kategorie.


Viz Kategorie zón.

Zóně můžete nastavit libovolnou jinou výplň - použijte libovolnou povrchovou výplň.

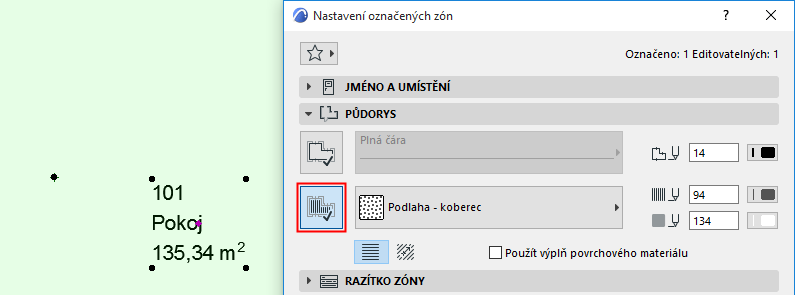

1.V panelu nastavení zóny přejděte do půdorysu.

2.Aktivujte ikonu Povrchová výplň na levé straně.


3.Zvolte vzor výplně z rozevírací nabídky výplně.

Pokud jste výplň zóny přiřadili, zobrazí se implicitně v půdorysu.

Poznámka: Pozadí zón (a další výplně) můžou používat grafické styly.

Viz Pravidla grafických stylů.

Zobrazení zón se šikmými zdmi

Zóny ohraničené jednou nebo více šikmými zdmi budou přesně dodržovat šikmou geometrii. Takové zóny se zobrazí v půdorysu dvěma samostatnými polygony zón:


Polygon s editovatelnými aktivními body určuje viditelnou část zóny v půdorysu (tento polygon lze upravit, změna ale nemá vliv na skutečný 3D model zóny) a

Polygon s běžnými aktivními body znázorňuje skutečný rozsah základny 3D zóny (tvar zóny nelze pomocí těchto bodů upravovat

Poznámka: Zóny, které jsou vytvořené metodou Referenční čára, lze v půdorysu zobrazit buď jako “Hrubou” nebo “Čistou” plochu pomocí volby v nastavení zóny. Viz Polygon zóny.
